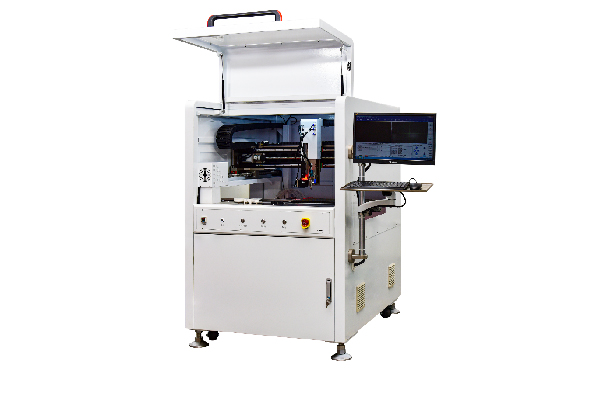

高速在线点胶机

高速在线点胶机

设备参数

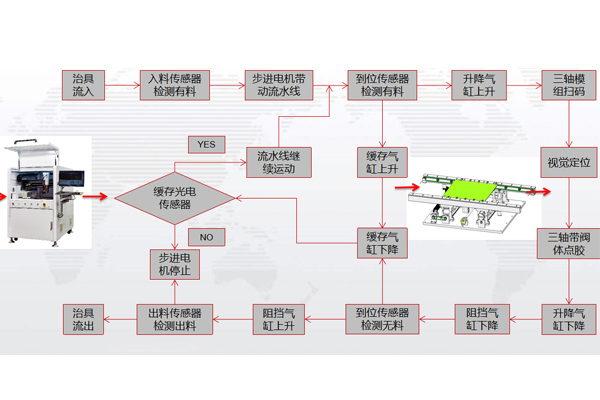

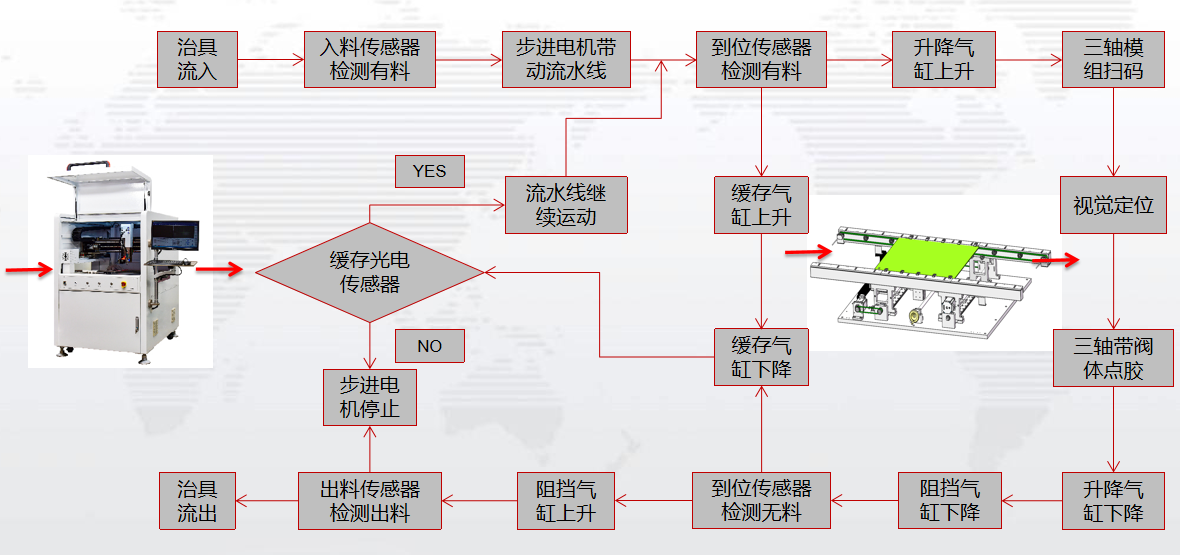

动作流程

设备优势

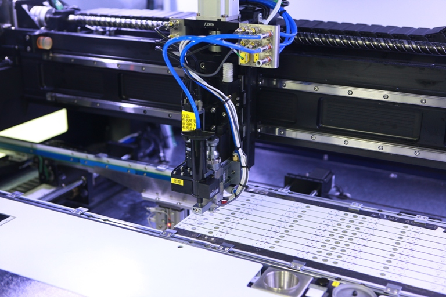

设备简介:

高速在线点胶设备整合各类点胶技术，提供了各种不同的全自动

在线点胶方案。Au系列全自动喷射点胶方案，在高要求的生产环境

中久经考验，使之能够从容应对复杂产品的高精度包封、填充、粘

接、组装等应用。重点应用在消费类电子，比如热熔胶粘接、 底部

填充胶、表面贴装、堆栈封装、 围坝与填充、 FPC元器件补强、

增强材料等

高性价比：一体化机架设计，结构稳定，系统运行更持久，停机时间短，效率更高；

灵活性：全自动点胶设备能够处理多种不同基板尺寸的产品；双轨、双阀、倾斜、底部加热等多种功能模块灵活配置；通用的平台可适用多种点胶工艺及胶水，可快速更换机种。

模块化配置:搭配合适的模块，可一键使用离线/在线模式。即可直接对接上工艺机台，也可实现离线式弹匣送料，全自动/半自动随心所欲。

提高生产力：减少人工干预，提高设备稼动率；精准的胶量控制，精确的视觉算法，提高了点胶作业良率。

高精度阀阀体：撞针阀、螺杆阀、气动喷射阀，压电喷射阀

可搭配不同阀体，适应不同的应用场合，速度最高250点/s，是传统点胶的3~7倍；

高精度CCD：采用海康威视高精度CCD配置，定位精度可达0.01mm。高帧率、无畸变、大广角，使检测精度更高。同时可选的点胶后AOI配置，可实现点胶后的胶路检测，实时对产品点胶品质进行跟踪，便于随时掌控工艺状态。

设备配备功能

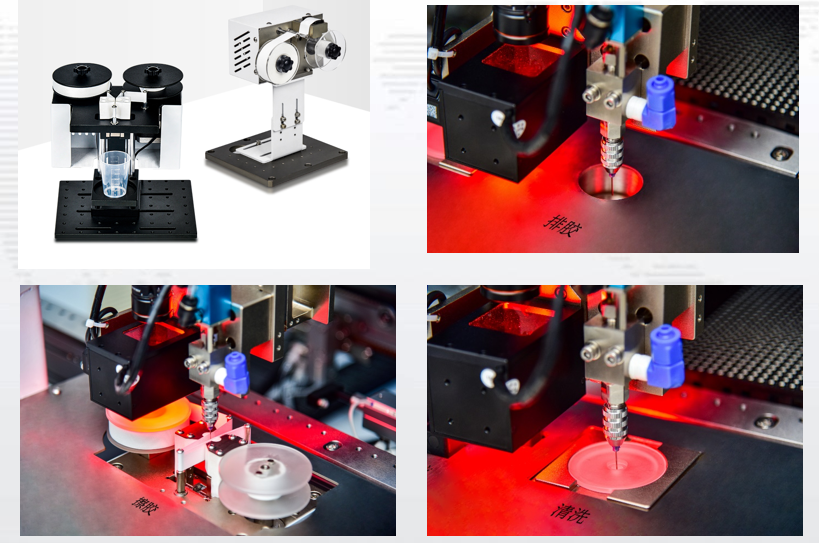

擦胶机功能介绍

自动排胶设计，使用更具人性化；

自动清洗功能，可适用多种阀体的针头清洁；

自动擦胶功能，防止针头/阀体带胶,杜绝挂胶隐患；

功能介绍

丰富的阀体配置功能，轻松应对各种点胶环境。

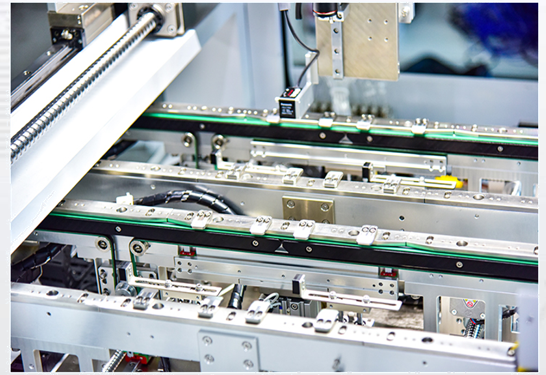

双轨道进料

单轨双轨可选：

设备基本型包括单轨型和双轨型，客户可以根据产品尺寸自由选择。

单轨宽度：50-500mm电动可调

双轨宽度：50-250mm*2电动可调

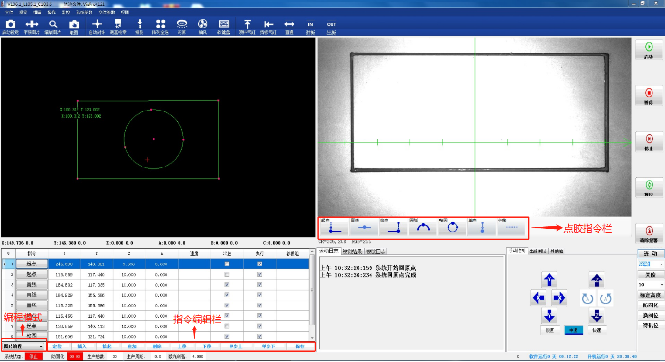

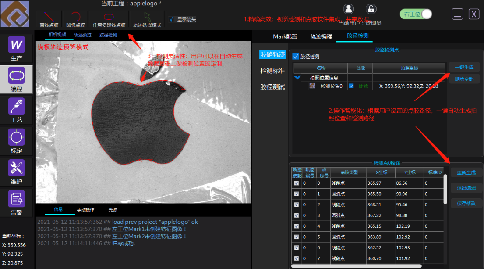

功能介绍-视觉软件

支持路径编辑、CAD导入、设备程序互考、图像拼接路径编辑、填充、拍照点阵列、轨迹阵列、MARK阵列、MARK+轨迹阵列、旋转复制等多种点胶路径编辑方式。

视觉抓边

通过对产品零件特征精准识别定位，并根据测算偏移量，自动调整点胶轨迹，实现高精密点胶应用

AOI检测点胶效果点胶结果自动检测、分析、提醒及分类

自动批量处理点胶检测结果

节省人力，替代人工检测

支持检测胶路异常：

缺胶

溢胶

断胶飞胶

胶路偏离

前段溢出

收胶溢出

胶路大小头

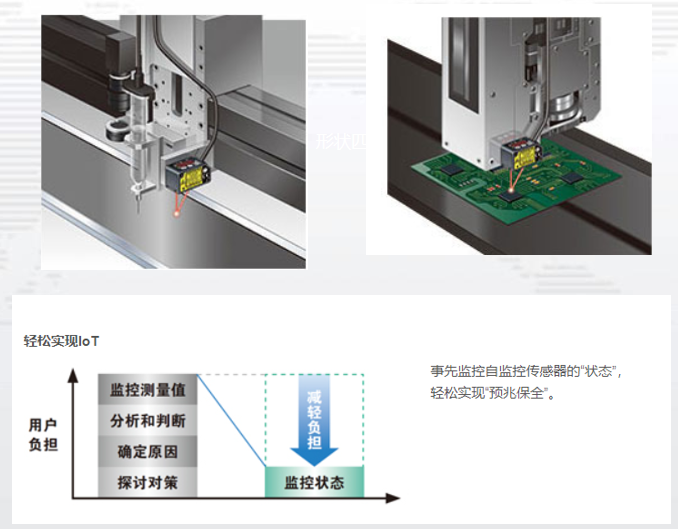

激光测高功能

●平台自动测高

●焊点位测高

●焊前位置引导

●焊后焊点高度检查

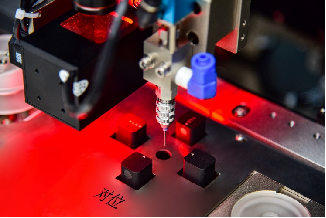

设备特点-自动对针

重复精度可达0.01mm

双轴同校

可同时校准三个坐标，X、Y和Z轴同时精确定位

产品安装后无需再进行校准

一体化设计，结构紧凑

所有信号通讯集中在一个接口，布线简单，安装便捷

可实现背景光自动补偿，抗强光干扰

极短的反应时间

开关检测频率可达2kHz

IP67工业级防护

5秒内对针完成

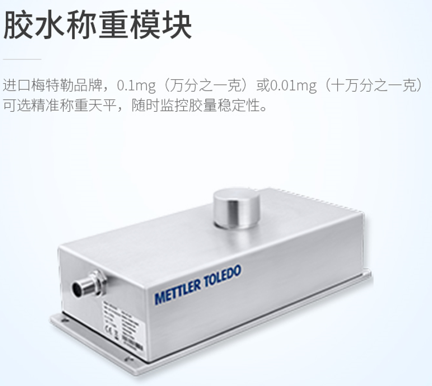

设备特点-自动称重

易于集成：标准界面和集成的电子元件需要更少的工程工作量即可方便快速地完成安装。

高分辨率：采用智能称重传感器技术，可以称重达 2`200`000 个刻度。

内部调整砝码：借助内部砝码，可以随时检查称重模块是否正确运行，即使无法直接访问称重模块也如此。

设备特点-连接MES

1.无缝衔接全厂自动化MES生产系统；

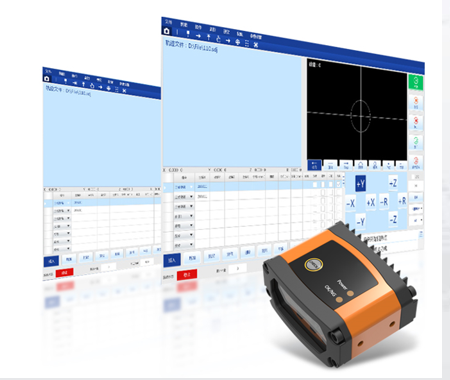

2.独立高精度扫码枪，防护等级IP65；帧率60fps，最小读取2mil小码，专业支持液晶行业Vericode读码；网口连接，信号传送稳定。

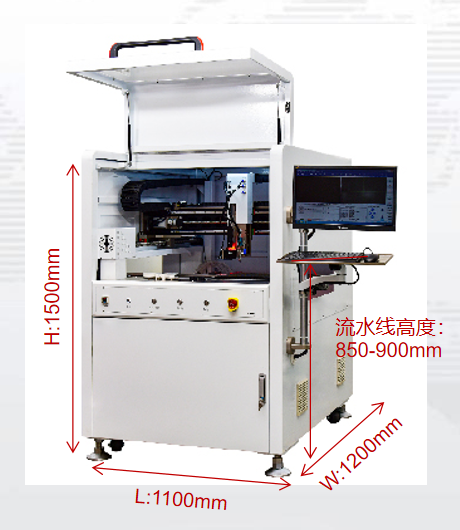

设备配置-硬件参数
