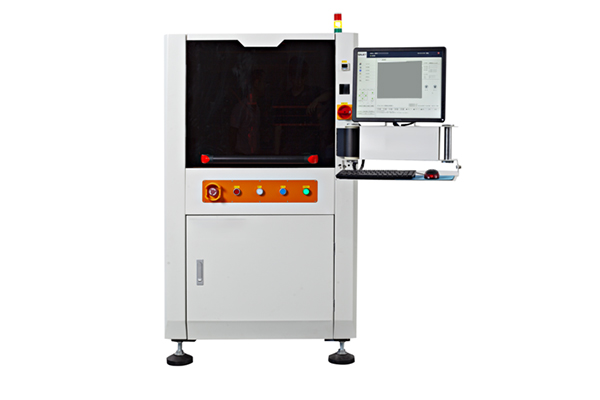

全自动旋转倾斜喷胶机

全自动旋转倾斜点胶机的特点：

高精度

全自动高速点胶检测机主要部件采用国际顶级器件，先进的装配工具、严格的装配工艺及流程、完善的检测工具、苛刻而系统的检测标准,有效保障各轴重复运行精度+0.01mm CPK大于1.33。

高效率

精准的胶量控制,精确的视觉测量算法,先进的3D空间插补算法有效保障机台精准稳定运行,无需Z轴上下移动。

高稳定性

全自动旋转倾斜点胶机兼容接触式计量阀、回吸阀、螺杆阀及喷射点胶方案,将阀体、微量天平、视觉、运动模组数字化通信串联,实现对胶重、胶线长、线宽、胶厚、位置、漏点等实时数据监控与数字化闭环自控技术在高可靠性要求的生产项目中,使之能够轻松快捷应对复杂产品的高精度包封、填充、围坝、填缝等应用。

高性价比

全自动旋转倾斜点胶机可处理各种不同的点胶应用,多种不同间距基板产品;紧凑型设计但有效运行空间不局限于双阀同步、双阀异步、旋转倾斜、胶量闭环管理、三段式底部加热等功能的灵活加载，节约了购机成本及有效避免重复设备投资。

全自动旋转倾斜点胶机的应用解决方案

全自动旋转倾斜点胶机具备并兼容各类点胶及视觉测量技术，提供各种不同的全自动在线式精密点胶及胶路视觉测量解决方案。

全自动旋转倾斜点胶机解决方案,集高精度视觉识别补偿和胶路视觉测量功能于一体,通过点胶过程全数字化控制与处理技术，在高要求的生产项目中，使之能够轻松快捷应对复杂产品的高精度填缝、填充、粘接、围坝等应用。

重点应用在高粘度胶水粘接、 填充、面胶、堆栈封装、 围坝与填缝、 补强等应用。

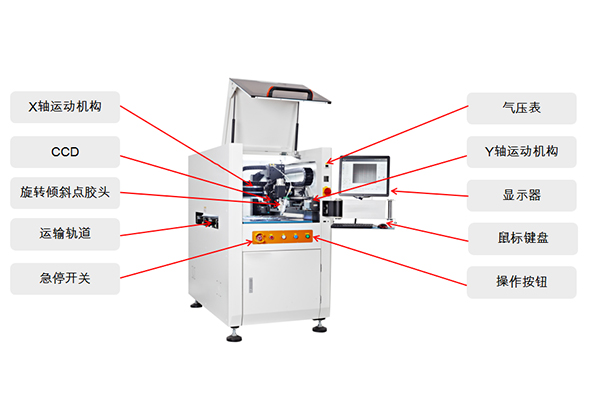

旋转倾斜点胶机构(选配项)

U轴通过旋转气缸实现旋转与旋转角度控制,带动连接杆、倾斜电机、点胶阀旋转,满足前、后、左、右四个方位旋转。

R轴通过伺服电机脉冲信号闭环通信实现旋转，带动连接杆与阀体角度倾斜角度控制与实现。阀体倾斜度0~45°范围内任意角度可设定。可最大程度降低喷胶高度,为严苛的溢胶宽度或侧壁点胶控制提供技术实现。

自动研发S1000压电阀

高 速:最新的精密压电驱动器,超快的点胶频率,极限可达 1200Hz每秒。

快速调试:采用最新模块设计,简化撞针的调试方式,快速的顶端校准。

高 效 率:采用非接触式点胶,消除Z轴的运动,有效的提高生产效率

长 寿 命:可更换超硬合金材质喷嘴与撞针,具备更长的使用寿命。

微 量:最小胶量 0.5n,最小线宽 0.25mm,最小点直径 0.25mm。

一致 性:设置恒温加热模块,高速喷射阀点胶一致性可达士2%。

维护简单:一体式流道设计,极简零配件,可快速拆装,精度不变。

低 成 本:专利设计结构,维护时只需少量耗材,在生产过程中节省维护成本。

稳 定 性:压电阀撞针行程小,喷射力度大,可以有效防止气泡与散点的现象。

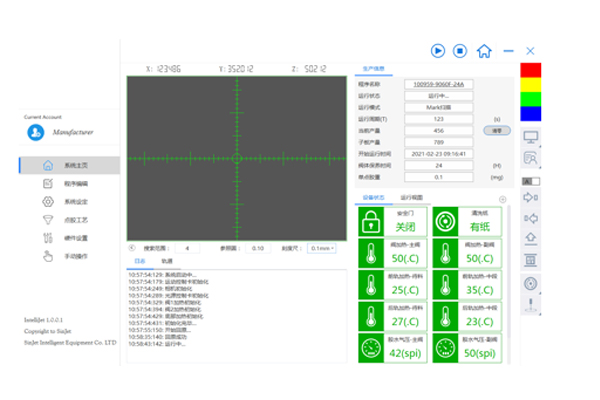

视觉操作软件

独立开发的视觉点胶核心控制系统，适应各种点胶场景

多重标定和本体识别技术，有效保障高精度、高一致性、高可靠性的点胶效果，

先进的产量、胶量、胶路等工艺信息数据化管理与控制,身份自动识别,程序自动调用、防呆、数据统计等功能,实现制造智能化;

可视化胶路编辑，人性化编程界面，简单易学;Bad Mark识别功能,废板点与mark点命合相对独立,可分别设置,可拓展能力强,支持多重可选配置,满足客户定制性功能开发及实现，

 位置同步控胶技术

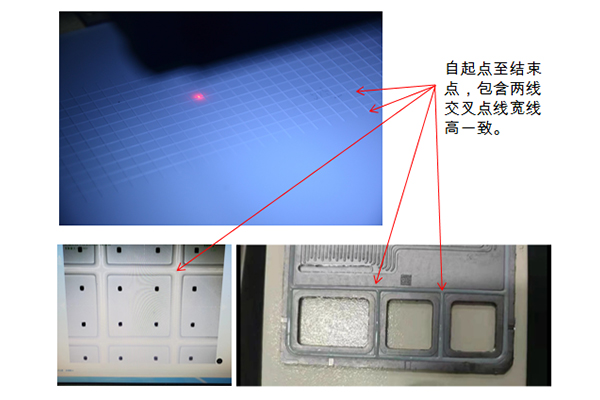

喷胶阀的出胶频率跟随XY轴的运动速度而调整，确保胶线起点，终点和拐弯处、两线交叉处一致:

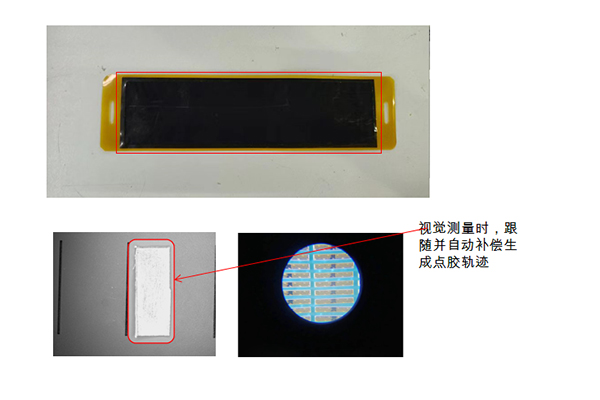

本体测量跟随引导视觉技术

多重标定和本体识别及测量技术，自动生成因产品尺寸而异的点胶轨迹点胶，有效保障高精

度、高一致性、高可靠性的点胶效果:

参数：
