视觉螺杆阀点胶3D检测机

视觉螺杆阀点胶3D检测机

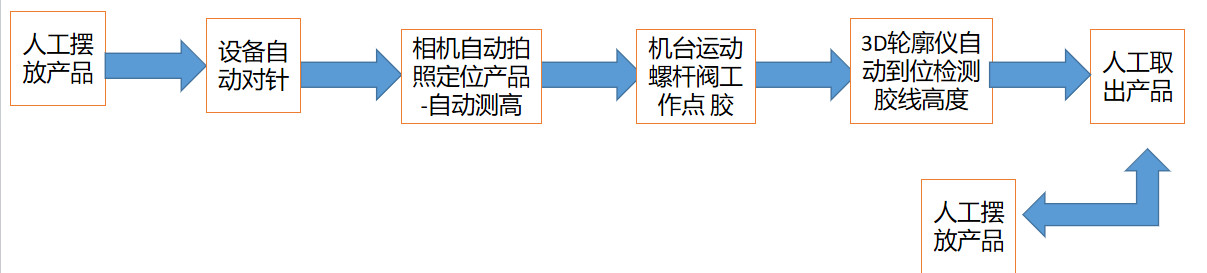

工作流程

设备介绍-点胶机

551激光3D检测设备

 外形尺寸:1040*990*1840mm（ W x D x H ）

 XYZ三轴行程:500mm x 500mm x 100mm

 运行速度: 0-800mm/s

重复精度:±0.02mm

运行轨迹:点、直线、圆弧、整圆、曲线、多段线、螺旋线

驱动方式:伺服电机+丝杆模组

 挂件:3D激光

机身:落地钣金机架

 MES对接:网口

设备重量:300Kg

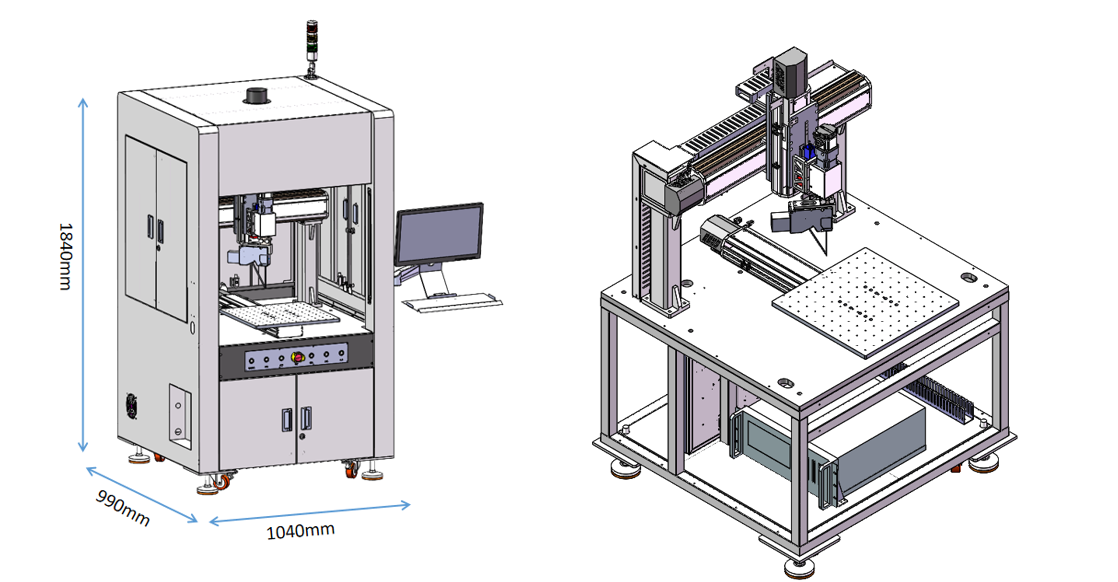

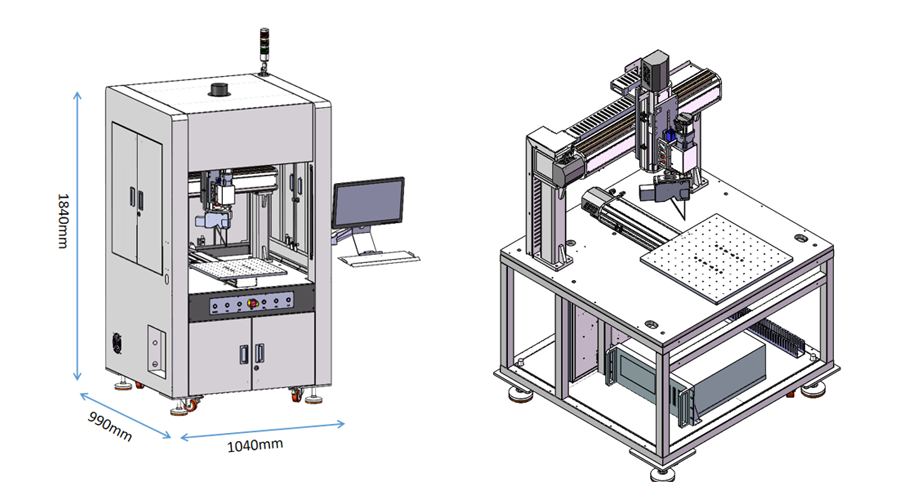

设备介绍-外形尺寸示意

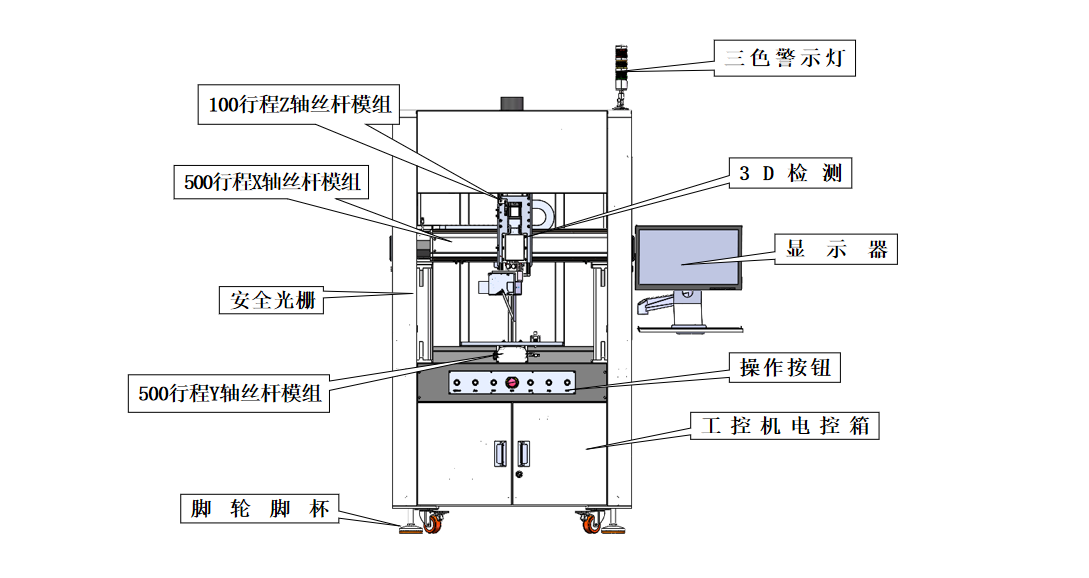

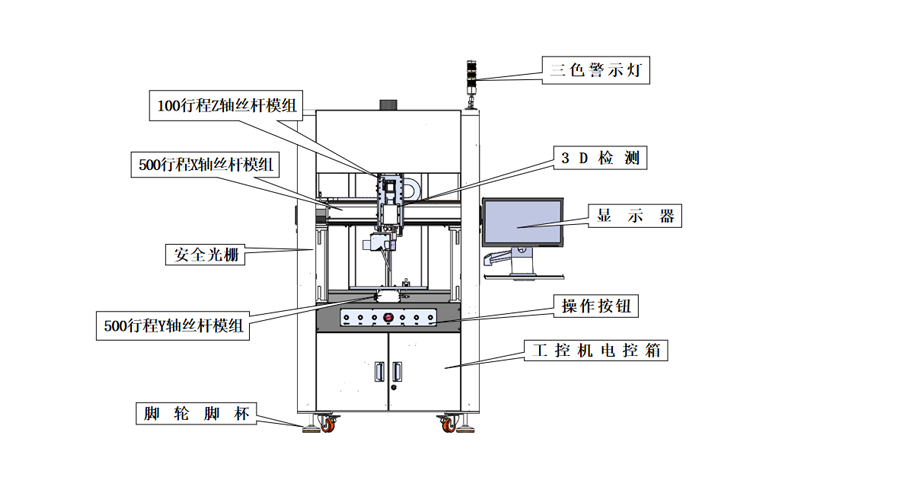

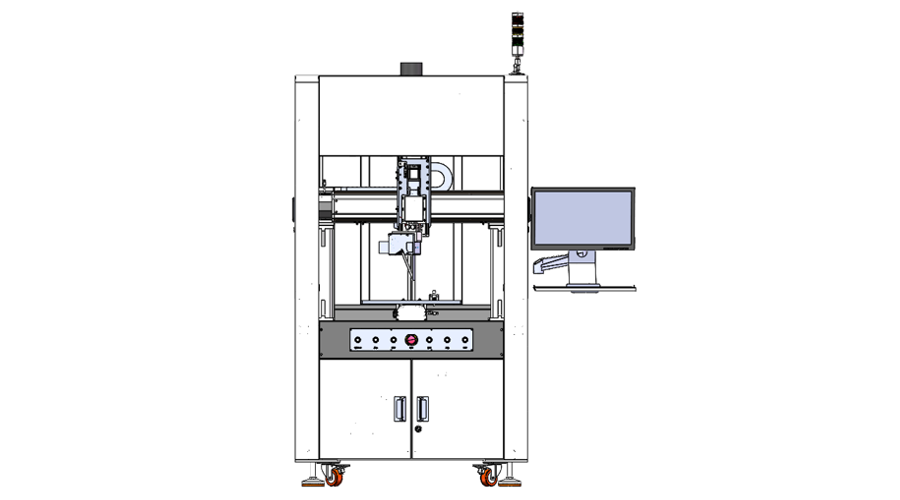

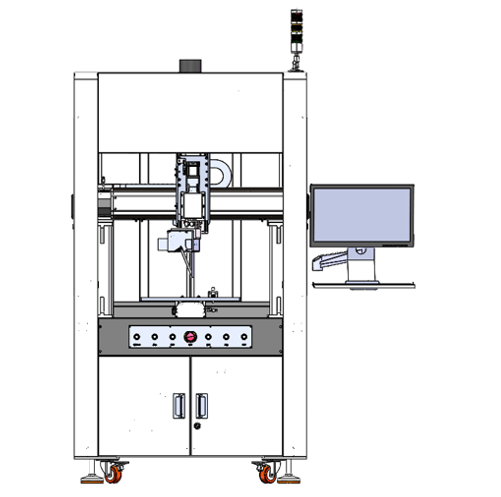

设备介绍-整机介绍

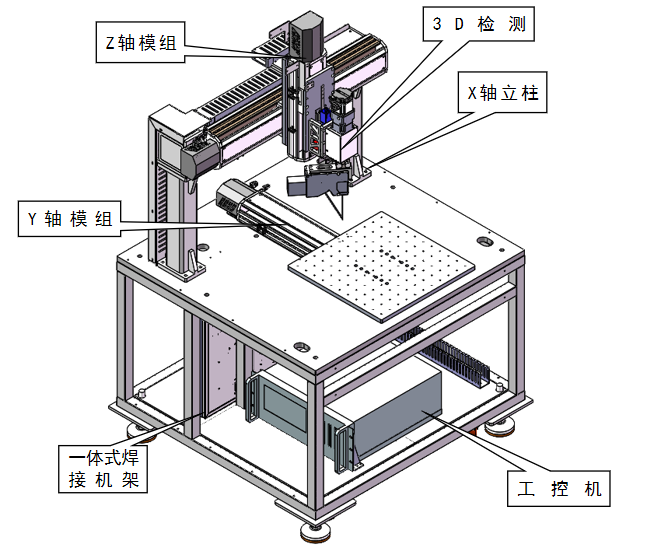

设备功能与原理介绍-内部结构

说明：

1.机架采用方通焊接，Y轴模组跟扶轨面CNC加工，保证双Y支撑面水平，加工完后时效处理。

2.所有模组行程上CNC加工，保证模组平面度。

3.丝杆采用TBI丝杆，导轨采用上银的导轨。

4.XY模组为直线模组，相应快，高精度，运行平稳。

5.X行程500mm，Y轴行程500mm，Z轴行程100mm，重复定位精度±0.02mm。

6.模组组装精度打表，保证安装的垂直度跟平行度。Y1和Y2装配后平行度0.04mm，X轴和Y轴垂直度0.05mm，治具板与X轴平行度0.05mm

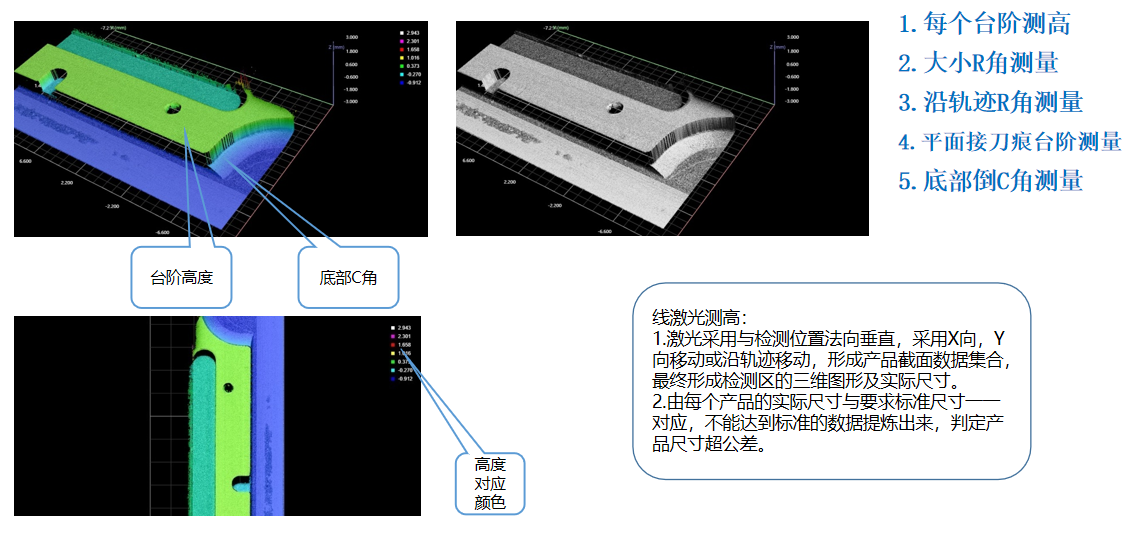

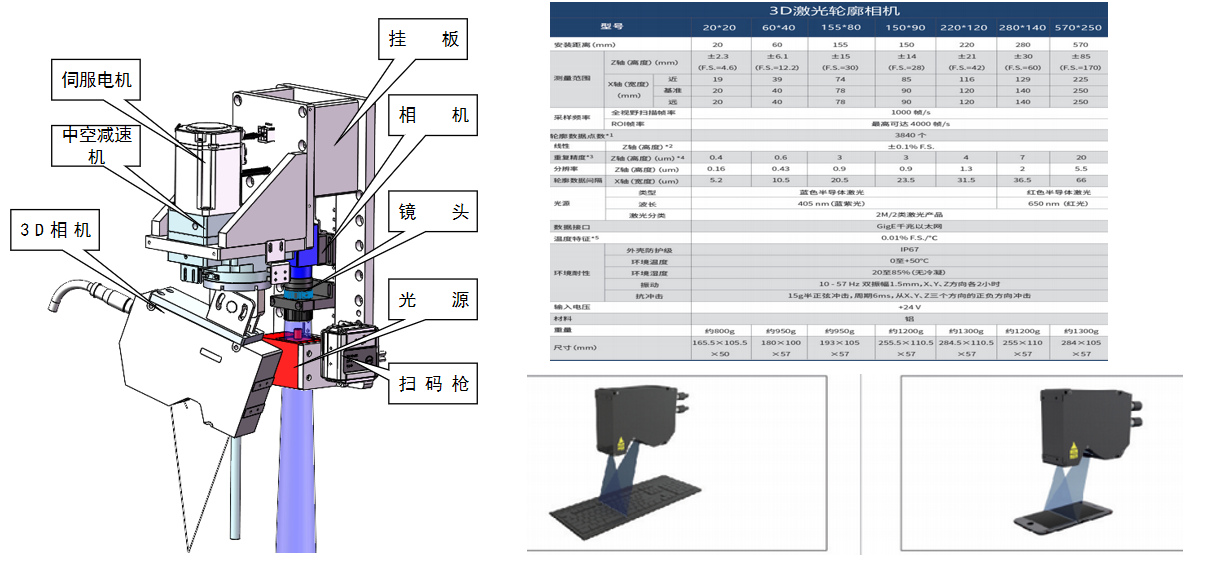

设备功能与原理介绍-3D检测挂件

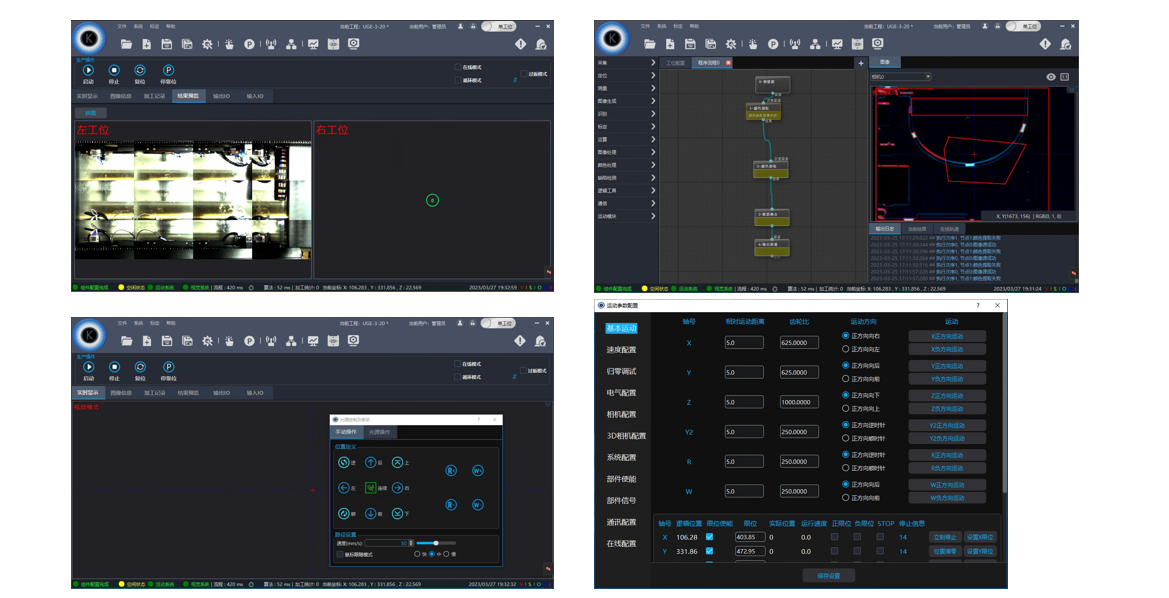

设备介绍-3D检测机-界面介绍

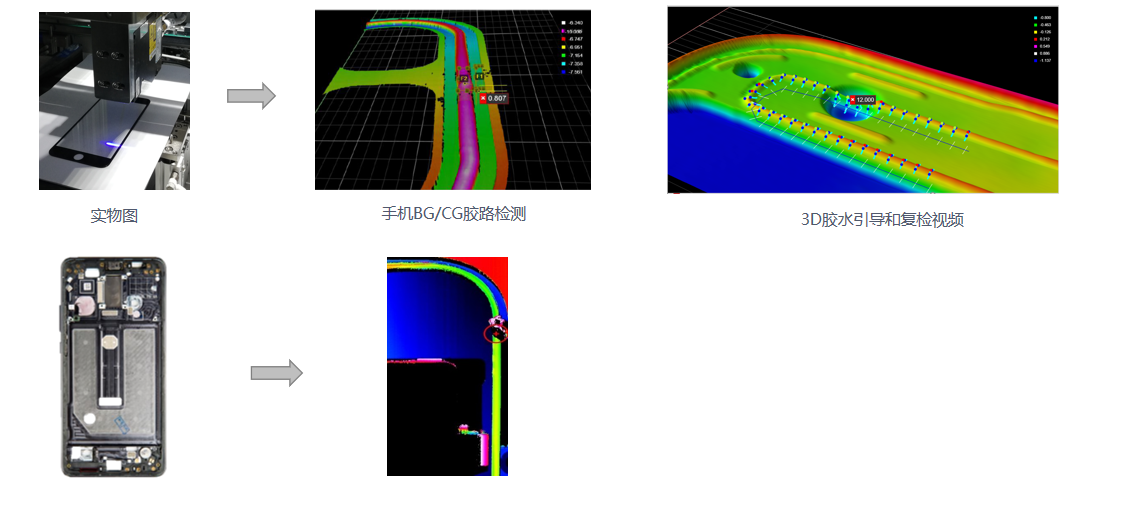

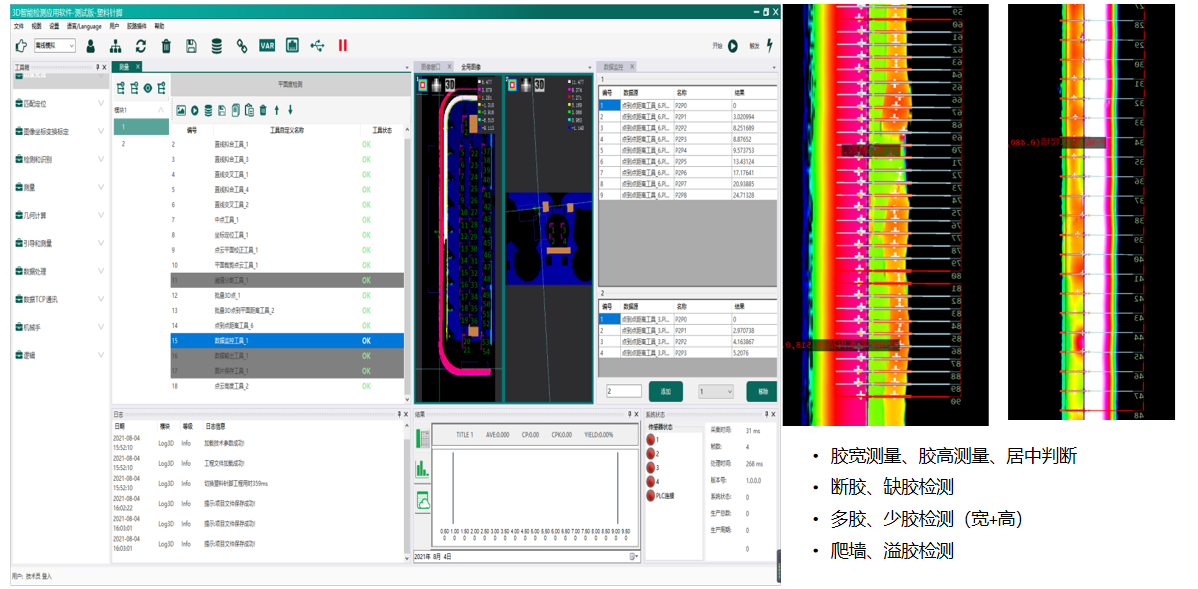

设备介绍-3D检测机-案例介绍

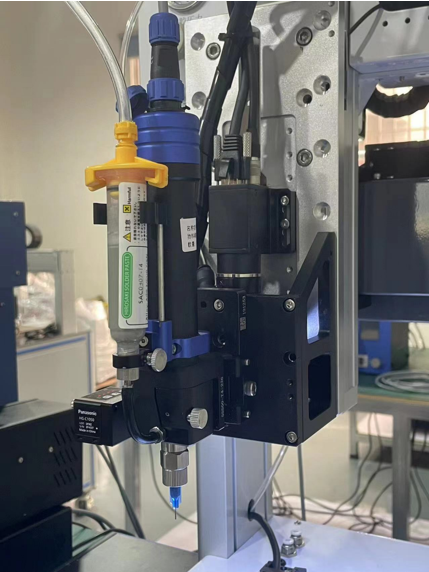

锡膏专用螺杆阀简介说明

接触式点胶模式

螺杆阀简介：

S5500精密螺杆点胶阀，采用精密无刷伺服电机驱动，精密金属齿轮减速机，可提供大扭矩

高效的传动比，本产品采用一次性POM耐磨塑料螺旋组件，可以有效保证点胶精度，同时

维护非常简单，可以在几秒钟完成螺杆组件的拆卸与装配，

产品广泛应用于：STM行业，光电行业，3C数码产品行业，连接器行业，

光电行业等等，适用流体包括：锡膏点胶，硅胶，UV胶，助焊剂，银胶，等高粘度流体。

 产品特点：

      高    速：最新的精密无刷伺服电机驱动，最高转速400转/每分钟。

      快速调试：采用最新模块设计，简化螺杆组件。

      高 效 率：采用高效的螺杆输送模式，有效的提高生产效率

      长 寿 命：可更换超硬合金材质螺杆组件，具备更长的使用寿命。

      微    量：最小线宽0.25mm，最小点直径0.2mm。

      一 致 性：可加装恒温加热模块，点胶一致性可达±2%。

    维护简单：模块式螺杆组件，可实现几秒内拆卸与装配。

    低 成 本：专利设计结构，维护时只需少量耗材，在生产过程中节省维护成本。

    稳 定 性：采用螺旋输送流体方式，长期稳定点胶。

螺杆阀规格：

点胶方式          接触点胶模式

适用于液体类型    锡膏，助焊剂，银胶，UV胶，硅胶，环氧胶 等

适用液体粘度      0 - 200000 cps

工作频率          Max: 400转/每分钟

适用针头类型      塑料针头，TT斜式针头，高精密针头

供胶气压          胶水压力：0.01-0.2Mpa

阀体质量          500g

外形尺寸          L53mm*W40mm*H170mm

控制器规格：

控制方式          电子模拟电路

点胶时间控制      数字电路/参数化

电源/功率        AC220V/50Hz*120W

控制器质量        2kg

外形尺寸          L203mm*W120mm*H135mm

组成部分：

   螺杆阀体        控制器         螺杆组件          连接线缆          维护工具

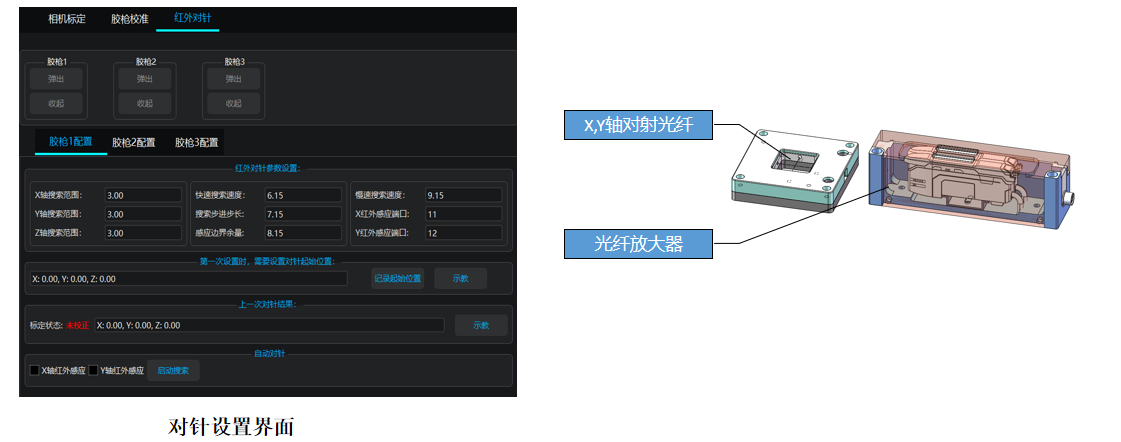

 模块介绍--自动对针（选配）

自动对针功能介绍:

1.实现换针头自动对针后直接或微调后可恢复生产，极大降低针头式点胶机维护难度并提高设备稼动率；

2.对针原理：对针头进行 XYZ 轴三个方向的搜索，确定针尖的位置，自动计算偏差值，校准程序（也可选择胶路中心视觉三点算法进行二次对针）；

3.对针操作流程：

第一次编辑好程序后，自动对针一次，保存对针基准坐标；

换针头后，启动自动对针，计算针头偏差值，自动校准程序。

4.对针一次的时间约5S；

5.对针精度：±0.01mm。

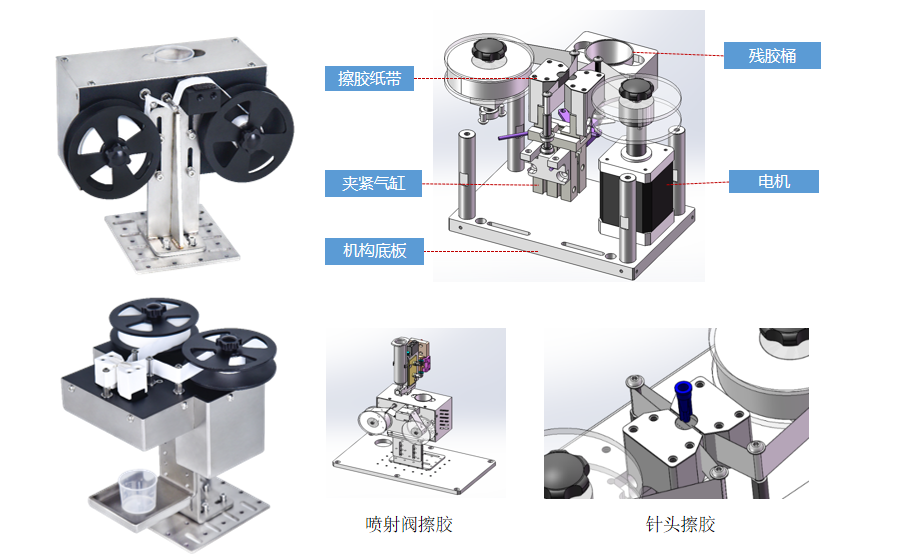

模块介绍--自动擦胶（选配）

自动擦胶介绍:

1.自动擦拭针头残胶，确保点胶一致性；

2.50m卷料擦胶纸带，擦胶干净，使用时间长；

3.接胶杯，定时进行排胶或擦胶前排胶；

4.接胶杯可上下调整高度；

5.选配针头和喷嘴两种擦胶机构。
