在线式视觉压电喷射阀涂覆机

动作流程

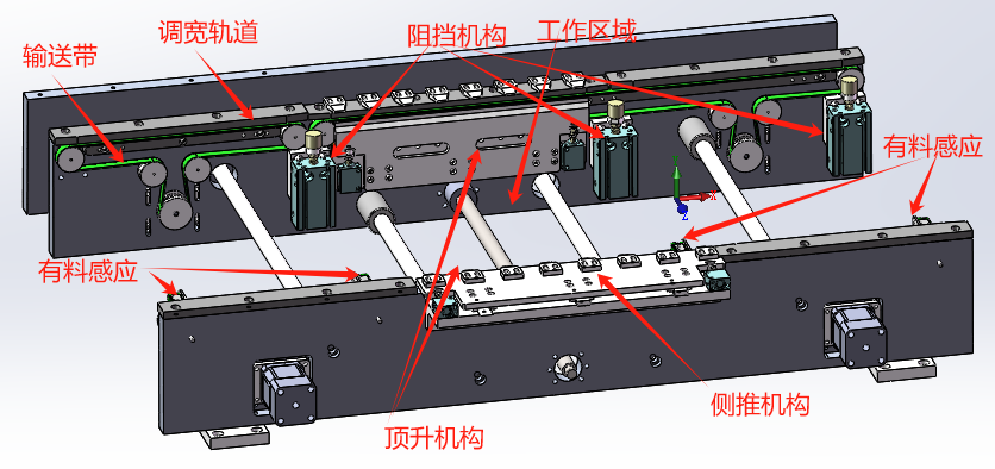

设备结构

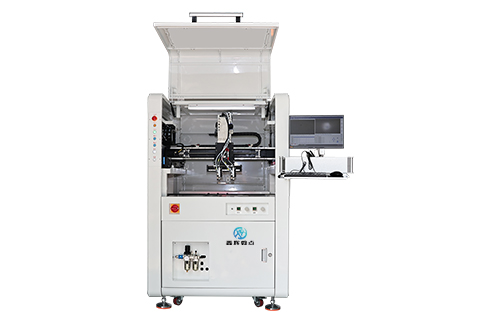

               设备尺寸                                                配装压电阀点胶

点胶机外形尺寸：尺寸仅供参考

820*1150*1520mm（ W x D x H ）                                               精密压电阀喷胶                                                                         以上实物图仅供参考

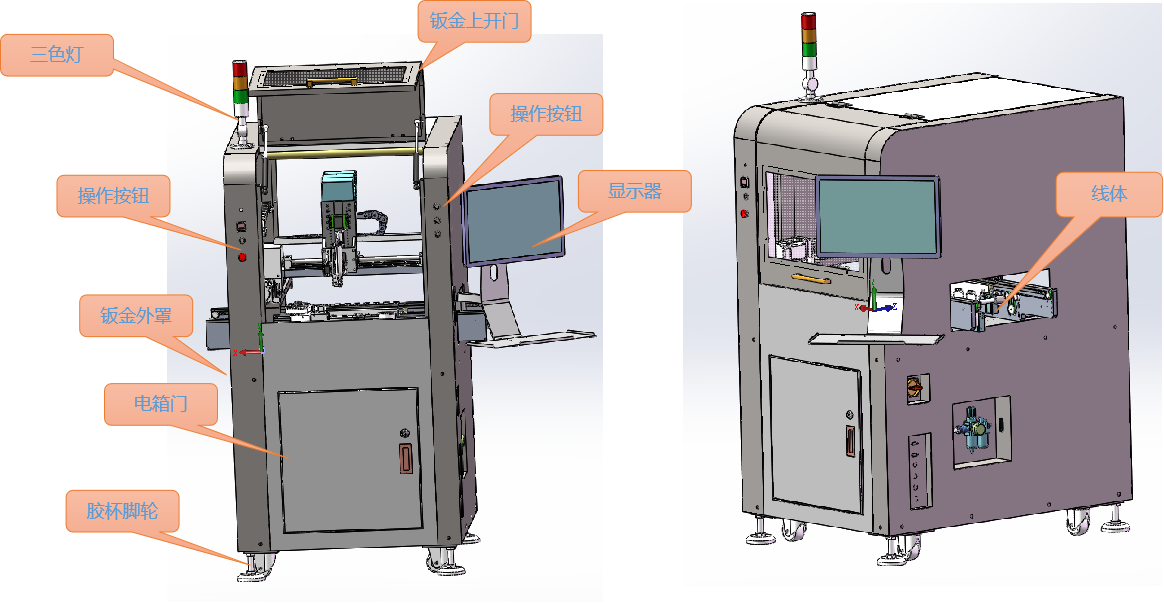

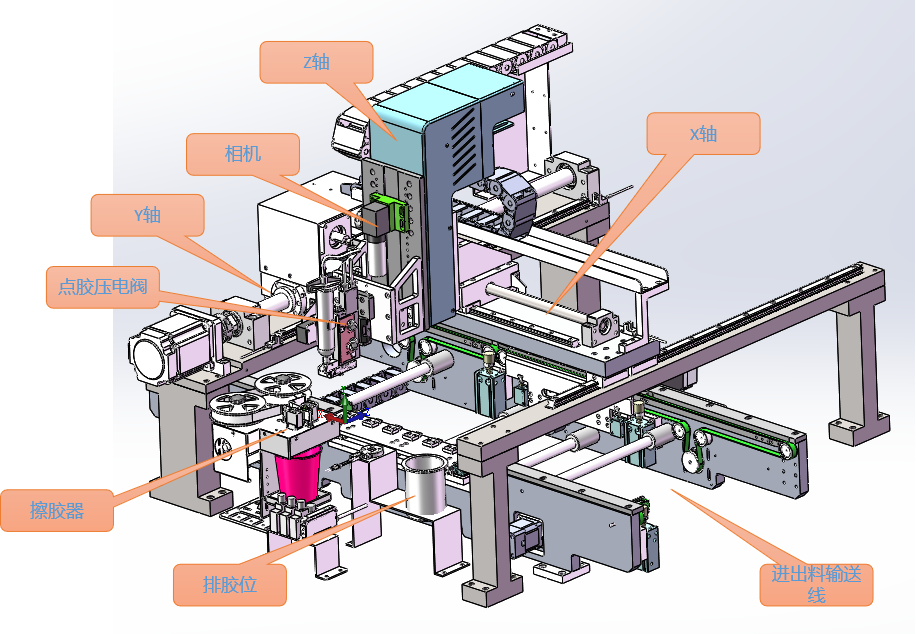

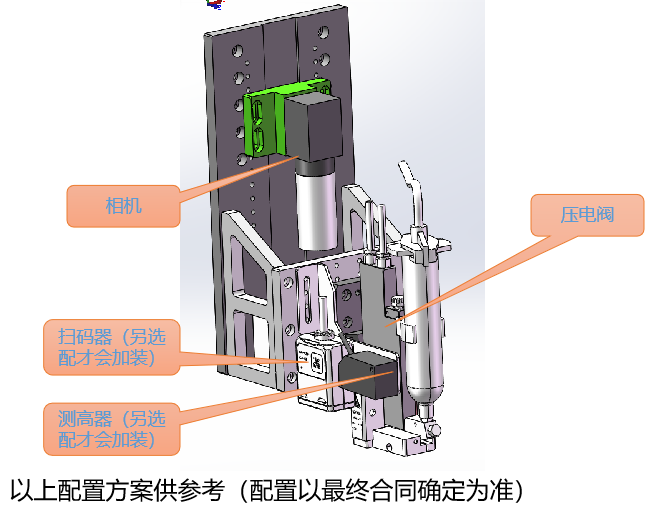

局部结构展示图

设备解析

在线式视觉压电喷射阀涂覆机介绍说明

高性价比

一体式机架设计，强度高，结构稳定，满足高速运行精度要求

国际品牌元器件配置，减少故障发生率，运行效率更高

高度灵活性

可兼容处理多种不同基板尺寸产品

双轨、双阀、倾斜、底部加热等多种选配功能

适配多种点胶阀及胶水，兼容生产不同工艺产品

高度生产力

在线式生产，最大限度减少人工干预，提高设备稼动率

精准胶量控制及视觉算法，提高点胶作业良率

自动扫码切换点胶路径，提高生产产能

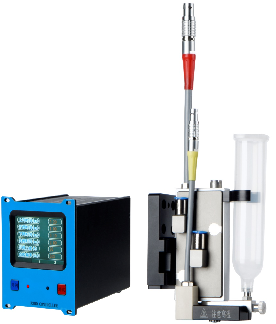

压电喷射阀介绍

 非接触式点胶模式

快速的上端校正方式，消除了传统调试喷嘴的方法。

     高  速 Max:1000 Hz

     微量：10nl /点

     高精度 控胶精度 ±3%

     独创的喷射机构，精致的模块设计。

     实现了打点划线的超微化

     实现了稳定的点胶可重复性

     标准搭载了可调温控结构

     可进行232通讯，实行软件修改控制器参数

设备参数-基础参数

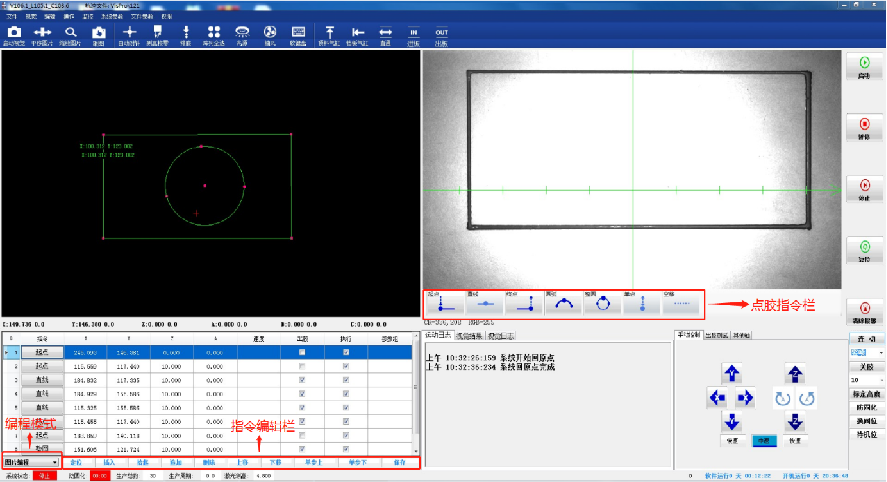

功能介绍-视觉软件

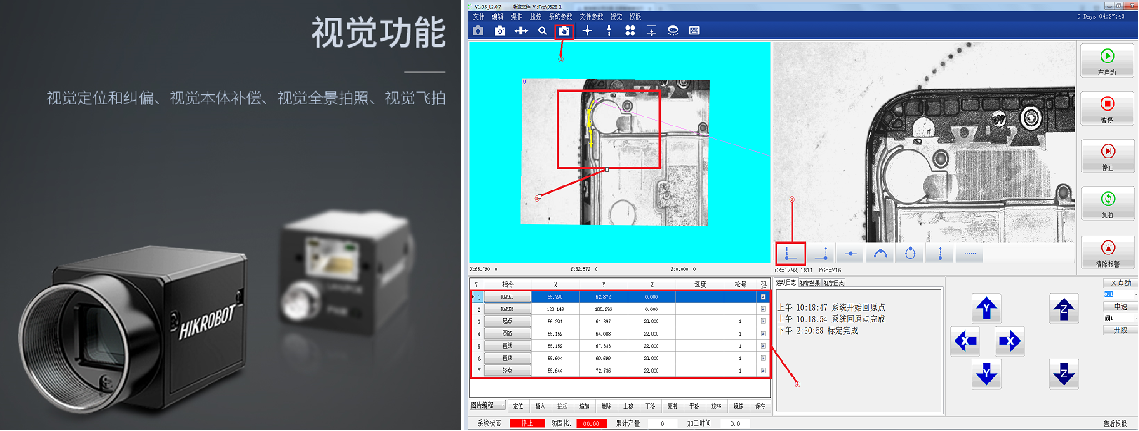

支持路径编辑、CAD导入、设备程序互考、图像拼接路径编辑、填充、拍照点阵列、轨迹阵列、MARK阵列、MARK+轨迹阵列、旋转复制等多种点胶路径编辑方式。

1.支持单MARK定位、双MARK定位、局部区域定位等多种视觉定位纠偏方式；

2.支持形状匹配、圆形匹配、缺板报警、等多种视觉功能。

功能介绍-视觉软件

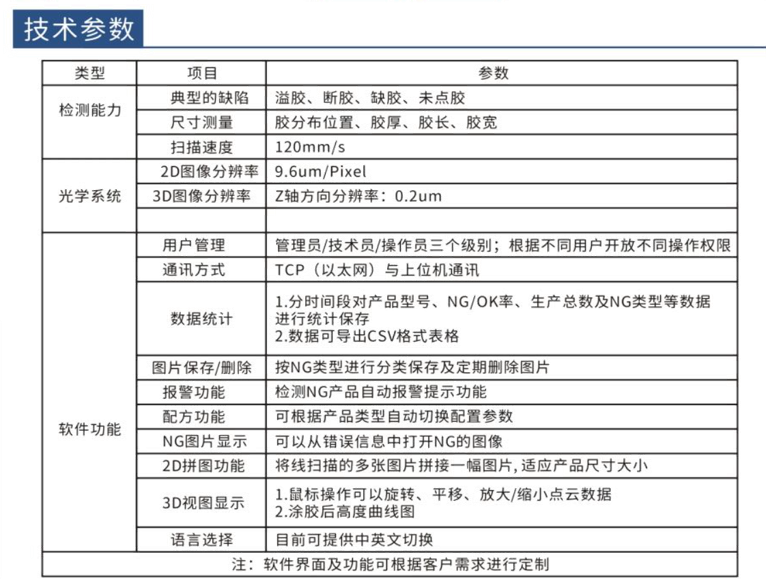

CCD视觉定位胶路检测系统介绍

基础功能

支持单/双工位点胶；

自主研发点胶智能控制系统，包含CCD视觉自动定位系统，自动对针系统，自动称重系统, 激光测高系统、辅助以针头自动清洁装置，MES上传功能

WINDOWS 7中文操作界面，易学易懂;

视觉点胶机具有点，线，面，弧，圆，不规则曲线连续补间及多轴联动等功能;

特色功能

支持在线模式，选择记忆性启动；

预留MES系统接口, 点胶过程的全程智能控制和数据分析；

支持视频校验功能, 视野放大，异常主动告警；

支持最多4胶枪同时工作；

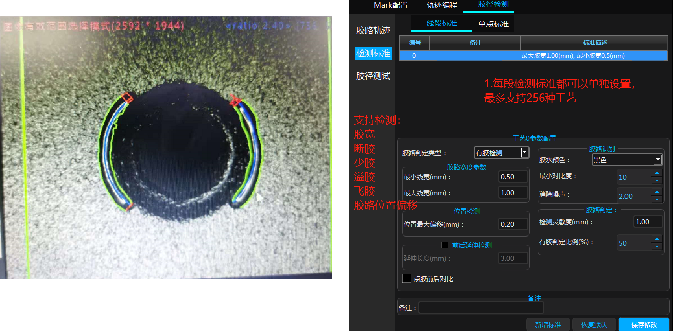

支持特定胶水断胶/缺胶/溢胶/胶路大小检测；

硬件配置：

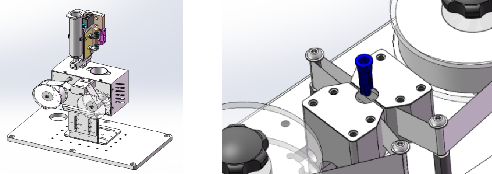

模块介绍--自动擦胶（选配）

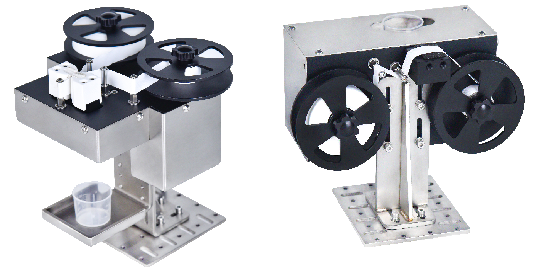

喷射阀擦胶                                                 针头擦胶

自动擦胶介绍:

1.自动擦拭针头残胶，确保点胶一致性；

2.50m卷料擦胶纸带，擦胶干净，使用时间长；

3.接胶杯，定时进行排胶或擦胶前排胶；

4.接胶杯可上下调整高度；

5.选配针头和喷嘴两种擦胶机构。
