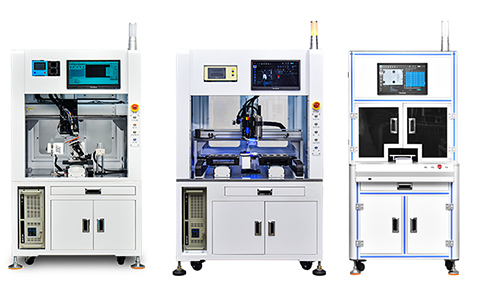

五轴三维旋转视觉喷射点胶机

深圳市鑫辉自动化有限公司主营产品有：压电喷射阀，螺杆式点胶阀，全自动点胶机，等离子表面处理机，代理VERMES压电阀， preeflow螺杆阀等产品皆可定制，详情请咨询在线客服，或者致电19925354382）

公司产品应用行业遍布SMT/EMS、生命科学、医疗器械、汽车电子、手机电子、新能源电池、电声元器件、马达、光学镜头、FPC柔性线路板、箱包、5G物联网产品、日用化工等。

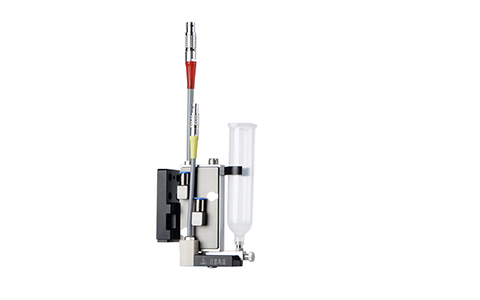

压电喷射阀介绍

•非接触式点胶模式

• 快速的上端校正方式，消除了传统 调试喷嘴的方法。

• 高 速 Max:800 Hz

 • 微量：2nl /点

• 高精度 控胶精度 ±3%

• 独创的喷射机构，精致的模块设计

• 实现了打点划线的超微化

• 实现了稳定的点胶可重复性

• 标准搭载了可调温控结构

• 可进行232通讯，实行软件修改控 制器参数。

点胶方式：非接触式点胶

外形尺寸 ：长 104*宽53*高 260（mm）

阀体质量 ：400g

适用液体类型： 底部填充胶、UV胶、环氧胶、硅胶、红胶等

适用液体粘度： 0 - 200000 cps

工作频率： Max: 800Hz

最大驱动电压： 100%

最小单点直径： 0.2mm

最小线宽： 0.25mm

接触液剂的材料： 特制不锈钢

液剂入口： 鲁尔接头

撞针组件： 钨钢（0.75～2.0）

喷嘴组件 ：钨钢（0.05～0.5）

适用喷嘴类型： 喷嘴：5-0.03mm~5-0.5mm，加长喷嘴：5-0.075- L4~5-0.15-L5.75

流体密封圈： PE

密封件组件的维护周期 ：20000000次

供胶气压： 0.05Mpa~0.5MPa

冷却气压 ：0.03Mpa~0.1Mpa

 喷嘴加热器线缆 ：2.5米或5米

喷嘴加热器类型： DC:24V, 感温：PT100, P:60W 加热组件 20℃～180℃ 控制器线缆 一套两条，2.5米或5米建议使用的工作频率：250Hz～400Hz，电压值75%～95%

压电喷射阀介绍

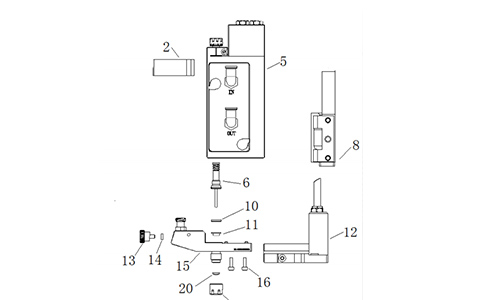

阀体组成与介绍

1 ：----------------

2 ：胶筒卡扣

3 ：----------------

4： ----------------

5： 压电阀体

6： 撞针组件

7 ：----------------

8 ：阀体安装组件

9 ：----------------

10： 密封圈压盖

11： 弹簧密封圈

12： 流道加热器

13 ：堵头

14 ：堵头密封圈

15： 流道

16： 流道螺钉

17 ：----------------

18 ：----------------

19： ----------------

20： 喷嘴

21 ：喷嘴固定帽
