面对面在线3D引导点胶机

设备介绍

客户（手机行业）需求

技术路线对比

传统方案：离线式设备+人工转运上下料+治具定位+人工检测

改进方案： 在线式设备+智能引导+点胶+智能检测+数据采集追溯

设备介绍

总体介绍

技术规格：

（1）设备外形尺寸：1200mm宽X1200mm长X1700mm高

（2）生产周期（C/T生产节拍）：  S/PCS（根据实际产品来确认）

（3）占地面积：1.4M²

（4）产能：约  个/小时（根据实际产品来确认）

（5）电压：AC 220V/380V

（6）气压：0.5-0.7Mpa

设备机器：

（1）双龙门面对面模组；

（2）全钣金机架；

（3）标准模块（自动对针，自动插胶，激光测高，自动称重）；

（4）3D胶路检测系统+2D视觉定位系统+运动控制；

（5）移栽模组+可调宽度流水线；

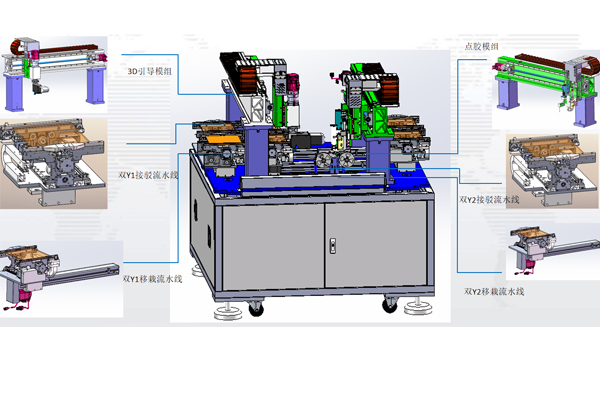

设备结构

设备结构

动作流程

3D引导模组

3D引导

 超高速度，单层数据每秒最多可采集近3000万个点（16000Hz * 1728）高灵敏度, 专属定制高灵敏度芯片

点云重构技术以及高精度智能滤波技术的应用使得完美成像，对于透明材料可同时测量多层数据,

3D引导

宽度动态重复性, 0.05mm以内

高度动态重复性，0.01mm以内

亚微米级的静态精度

线激光测高类型

1.每个台阶测高

2.大小R角测量

3.沿轨迹R角测量

4.平面接刀痕台阶测量

5.底部倒C角测量

线激光测高：

1.激光采用与检测位置法向垂直，采用X向，Y向移动或沿轨迹移动，形成产品截面数据集合，最终形成检测区的三维图形及实际尺寸。

2.由每个产品的实际尺寸与要求标准尺寸一一对应，不能达到标准的数据提炼出来，判定产品尺寸超公差。

3D AOI检测

   胶宽测量、胶高测量、居中判断

   断胶、缺胶检测

   多胶、少胶检测（宽+高）

   爬墙、溢胶检测

点胶模组

丰富的阀体配置功能，轻松应对各种点胶环境。
