落地式视觉螺杆阀点胶机

落地式视觉螺杆阀点胶机

工作流程

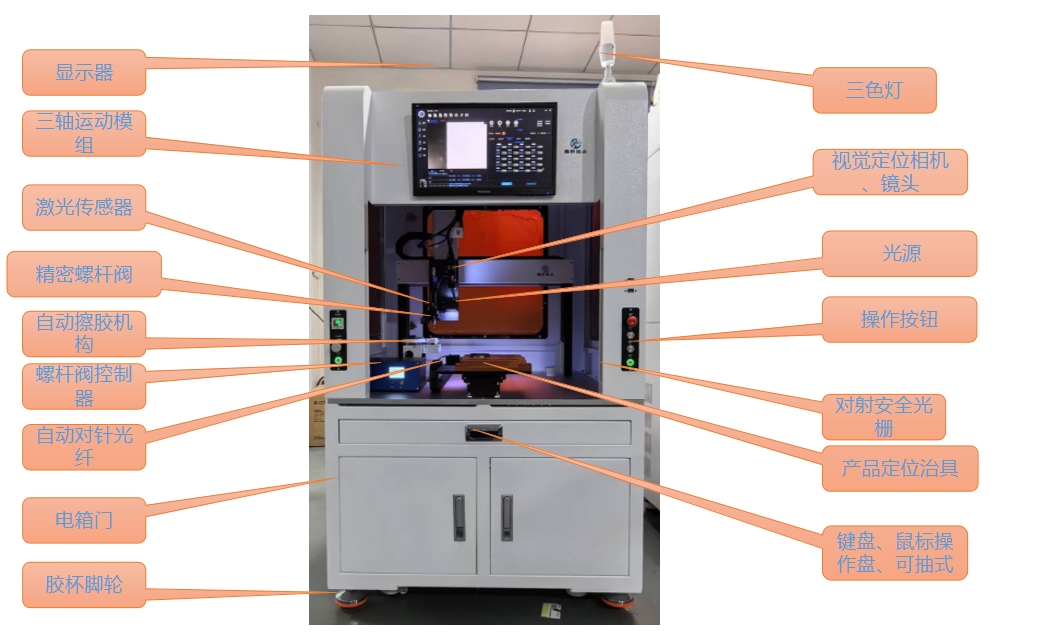

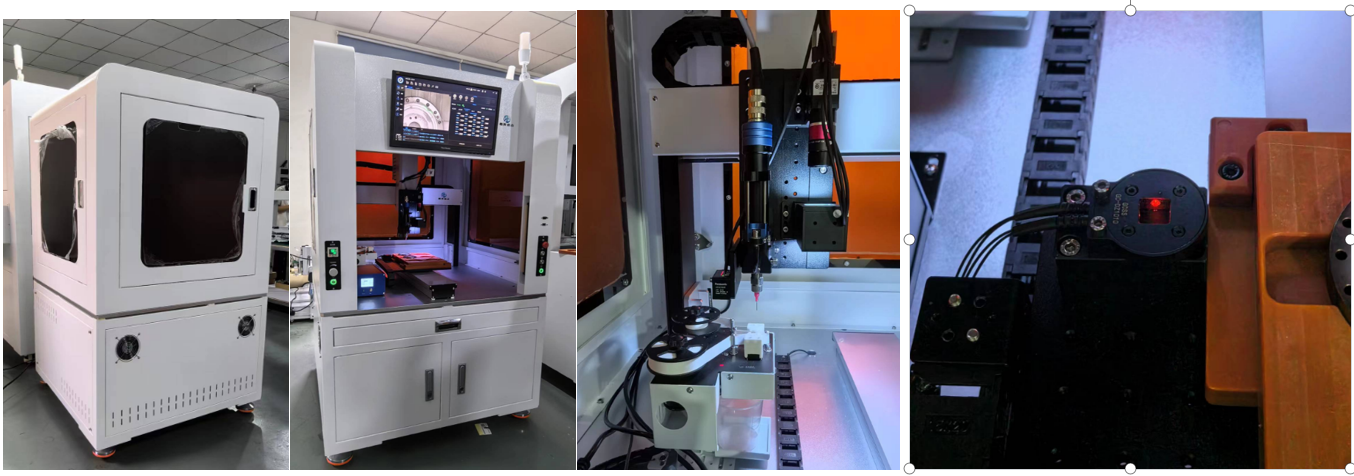

结构展示图

设备技术参数

机台尺寸参考图

锡膏专用螺杆阀简介说明

精密螺杆点胶阀，采用精密无刷伺服电机驱动，精密金属齿轮减速机，可提供大扭矩

高效的传动比，本产品采用一次性POM耐磨塑料螺旋组件，可以有效保证点胶精度，同时

维护非常简单，可以在几秒钟完成螺杆组件的拆卸与装配，

产品广泛应用于：STM行业，光电行业，3C数码产品行业，连接器行业，

光电行业等等，适用流体包括：锡膏点胶，硅胶，UV胶，助焊剂，银胶，等高粘度流体。

 产品特点：

      高    速：最新的精密无刷伺服电机驱动，最高转速400转/每分钟。

      快速调试：采用最新模块设计，简化螺杆组件。

      高 效 率：采用高效的螺杆输送模式，有效的提高生产效率

      长 寿 命：可更换超硬合金材质螺杆组件，具备更长的使用寿命。

      微    量：最小线宽0.25mm，最小点直径0.2mm。

      一 致 性：可加装恒温加热模块，点胶一致性可达±2%。

    维护简单：模块式螺杆组件，可实现几秒内拆卸与装配。

    低 成 本：专利设计结构，维护时只需少量耗材，在生产过程中节省维护成本。

    稳 定 性：采用螺旋输送流体方式，长期稳定点胶。

螺杆阀规格：

点胶方式          接触点胶模式

适用于液体类型    锡膏，助焊剂，银胶，UV胶，硅胶，环氧胶 等

适用液体粘度      0 - 200000 cps

工作频率          Max: 400转/每分钟

适用针头类型      塑料针头，TT斜式针头，高精密针头

供胶气压          胶水压力：0.01-0.2Mpa

阀体质量          500g

外形尺寸          L53mm*W40mm*H170mm

控制器规格：

控制方式          电子模拟电路

点胶时间控制      数字电路/参数化

电源/功率        AC220V/50Hz*120W

控制器质量        2kg

外形尺寸          L203mm*W120mm*H135mm

组成部分：

   螺杆阀体        控制器         螺杆组件          连接线缆          维护工具

模块介绍--激光测高（选配）

1.激光测高的作用：

检测产品高度，自动调整点胶路径Z轴坐标，保证点胶针头离产品距离的一致性；

检测胶路厚度；

检测工件装配位置度。

2.重复测量精度：±30μm ；

3.测量范围：±25mm；

4.激光器品牌：日本松下。

模块介绍--自动对针（选配）

自动对针功能介绍:

1.实现换针头自动对针后直接或微调后可恢复生产，极大降低针头式点胶机维护难度并提高设备稼动率；

2.对针原理：对针头进行 XYZ 轴三个方向的搜索，确定针尖的位置，自动计算偏差值，校准程序（也可选择胶路中心视觉三点算法进行二次对针）；

3.对针操作流程：

第一次编辑好程序后，自动对针一次，保存对针基准坐标；

换针头后，启动自动对针，计算针头偏差值，自动校准程序。

4.对针一次的时间约5S；

5.对针精度：±0.01mm。

模块介绍--自动擦胶（选配）

自动擦胶介绍:

1.自动擦拭针头残胶，确保点胶一致性；

2.50m卷料擦胶纸带，擦胶干净，使用时间长；

3.接胶杯，定时进行排胶或擦胶前排胶；

4.接胶杯可上下调整高度；

5.选配针头和喷嘴两种擦胶机构。

CCD视觉定位胶路检测系统介绍

基础功能

支持单/双工位点胶；

自主研发点胶智能控制系统，包含CCD视觉自动定位系统，自动对针系统，自动称重系统, 激光测高系统、辅助以针头自动清洁装置，MES上传功能

WINDOWS 7中文操作界面，易学易懂;

视觉点胶机具有点，线，面，弧，圆，不规则曲线连续补间及多轴联动等功能;

特色功能

支持在线模式，选择记忆性启动；

预留MES系统接口, 点胶过程的全程智能控制和数据分析；

支持视频校验功能, 视野放大，异常主动告警；

支持最多4胶枪同时工作；

支持特定胶水断胶/缺胶/溢胶/胶路大小检测；

硬件配置：
