落地双平台视觉高速点胶机

设备介绍

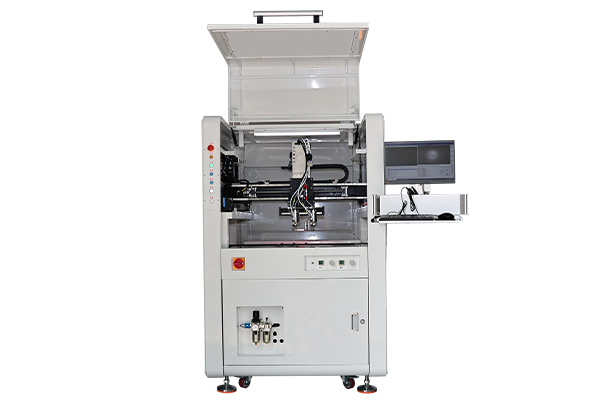

本机采用一体落地机架，双平台交替工作，精密丝杆模组和伺

服电机驱动，优异的SK系列视觉定位运动软件控制。具有高效、高

速、高精度、高稳定性等特点。主要针对于外形比较小的产品。

技术规格：

（1）设备外形尺寸：1000mm宽X800mm长X1600mm高

（2）生产周期（C/T生产节拍）：  S/PCS（根据实际产品来确认）

（3）占地面积：1M²

（4）产能：约  个/小时（根据实际产品来确认）

（5）电压：AC 220V/380V

（6）气压：0.5-0.7Mpa

设备机器：

（1）双Y四轴模组；

（2）全钣金机架；

（3）擦胶机构；

（4）双Y四轴CCD视觉系统+相机光源；

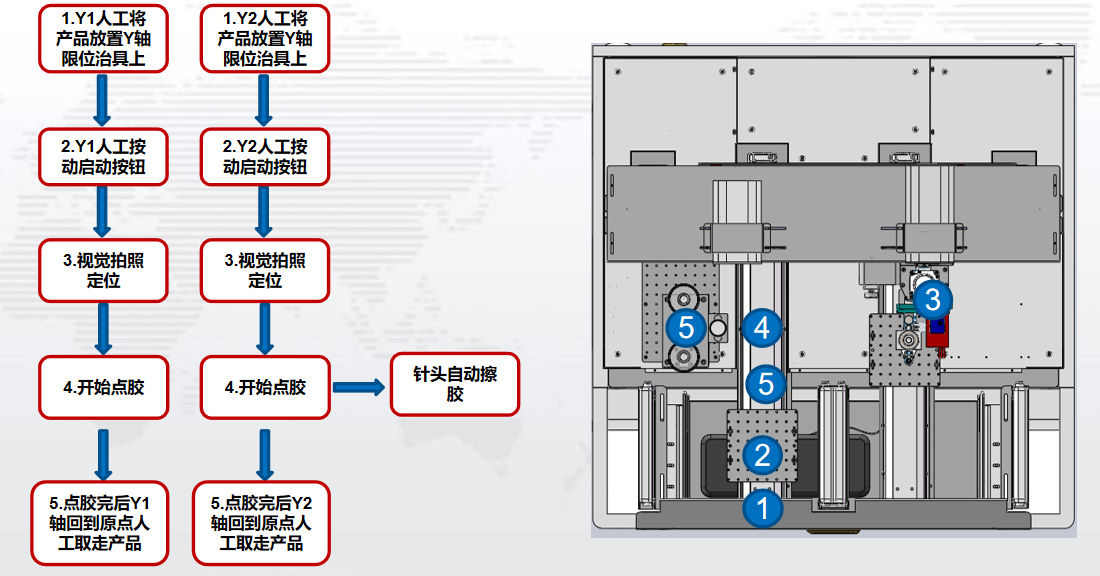

动作流程

设备结构

设备特点-自动擦胶

减少人工作业，提高稼动率

自动送无尘布、自动酒精浸染、自动清洁针头，实现无人化、拟人化作业

高精度卷料结构，便捷换料，不浪费多余耗材

选配点胶阀头（图右）、针头（图左）两种不同擦拭应用模块

激光测高功能

●平台自动测高

●焊点位测高

●焊前位置引导

●焊后焊点高度检查特点：

VERMES压电喷射阀特点

1.全自动点胶机喷射阀采用非接触式喷射点胶、精度高、功能也比较强大，

可根据客户不同的点胶工艺需求，选配不同型号喷嘴

2.采用压电陶瓷技术，消除Z轴运动

3.可以在狭小的缝隙中喷射点胶

4.适用于中高粘度的液体

5.操作简单，易于拆装与维护

6.使用非接触式喷射点胶比传统接触式点胶的良率、效率更高

7.连续操作频率可达500Hz

8.对于不同粘度的胶液，都具有极高的重复精度

设备特点-自动称重易于集成：

标准界面和集成的电子元件需要更少的工程工作量即可方便快速地完成安装。

高分辨率：采用智能称重传感器技术，可以称重达 2`200`000 个刻度。

内部调整砝码：借助内部砝码，可以随时检查称重模块是否正确运行，即使无法直接访问称重模块也如此。

设备特点-连接MES

1.无缝衔接全厂自动化MES生产系统；

2.独立高精度扫码枪，防护等级IP65；帧率60fps，最小读取2mil小码，专业支持液晶行业Vericode读码；网口连接，信号传送稳定。

视觉系统配置说明：2

1.支持单MARK定位、双MARK定位、三MARK定位、局部区域定位等多种视觉定位纠偏方式；

2.支持形状匹配、圆形匹配、缺板报警、飞点、飞拍等多种视觉功能。

视觉抓边

通过对产品零件特征精准识别定位，并根据测算偏移量，自动调整点胶轨迹，实现高精密点胶应用

AOI检测点胶效果

点胶结果自动检测、分析、提醒及分类

自动批量处理点胶检测结果

节省人力，替代人工检测

支持检测胶路异常：

缺胶

溢胶

断胶飞胶

胶路偏离

前段溢出

收胶溢出

胶路大小头

配置以及技术参数

设备参数内容
