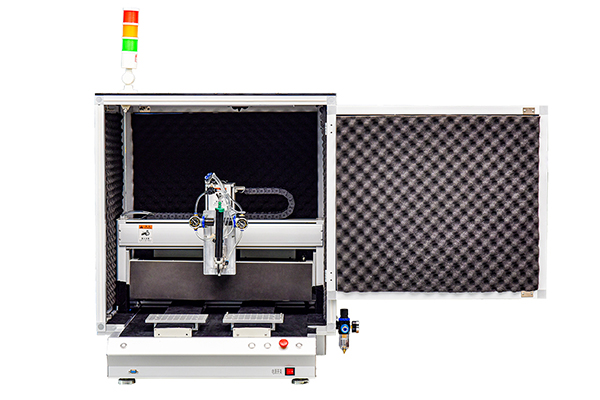

客户需求和设计方案思路(1) 客户需求: 客户需要将UV胶点涂在产品上,通过UV灯固化。 1.机器可以控制UV胶量的大小 2.机器可以画点、直线、圆弧等 3.减少更换胶水的次数,可以将整瓶UV胶放置在 供胶桶内作业,方便清洗 4.采用桌面机器,机械手运动点胶,产品不动, 可以更好的保证点胶品质的稳定性 客户需求和设计方案思路(2) 人工点UV胶 1、手动点胶 2、出胶不均匀,出胶量不可控。 1、UV胶用不锈钢桶装好,避免频繁换胶桶 2、触角采用气动阀喷胶,保证出胶均匀,收胶稳定。 3、双Y轴切换,保证机器稼动率,减少人工上料对效率的影响。 4、UV点胶完成后,UV固化。 型号 桌面式5331UV点胶机 点胶范围X/Y/Z(mm) 500/300/300 编程方式 运动控制卡 可运动图形轨迹 点、直线、圆弧、轨迹 点胶头 顶针阀-705 点胶桶 3L不锈钢压力桶 马达系统 伺服电机 传动方式 精密滚珠丝杆+上银导轨 运动差补功能 3axis(3D立体空间 任意路线) 最大负载 10kg 移动速度 (mm/sec) 0--500 重复精度 ± 0.01 mm 控制方式 运动控制卡+手柄 程序记录数量 99组每组4000points(可支持U盘copy) 显示方式 编程器LCD 编程模式 支持CAD导图+手持教导盒编程 I/O通讯I/O 8 Inputs/8 Outputs 光电开关 / 输入电源 AC220V 工作环境温度/湿度 5-40度/20~90%无结露 输入电源 全电压AC110V ~ 220V 外部控制接口 / 设备整体3D示意以及参数(3) 工艺概述:工艺流程(1) 说明: 1、人工将产品放入治具后,根据编好的程序,按下机器上的启动按钮,机器会自 动点胶。点胶完成设备Y1或Y2治具自动后移至UV灯上固 化 工艺概述:优点(2) 优点: 1.压力桶供胶,减少换胶次数,保证点胶位置的精度,提高效率。 2.气动阀出胶,保证胶水收胶稳定,避免胶水滴胶照成点胶效果不好。 3.产品不动机器动,解决了大尺寸产品不能点胶的难题,机 器通用性更强。 4.根据胶水的特性,选用的供胶系统,可以更好的保证品质 的稳定性。 5.定制化的设计,治具转款专用,定位准确。 UV胶操作指南(3) 1. 粘接的两物体有一个是透明的且表面清洗干净、干燥并无油脂; 2. 将UV无影胶涂在其中的一个表面上,合拢两平面,用合适波长(通常为365nm-400nm)及能量的LED紫外灯或照明用高压汞灯进行照射,光照时要从中央向周边,并确认光线确实能照透至粘合部位; 3. 建议光照6s左右、初步定位时,去除工件上剩余胶水再重新光照至完全固化; 4. 操作时不应用力挤压和反复磨擦需粘接的材料,并建议使用固定工具 5. 气温低时固化时间应适当延长 6. 固化时间应根据不同的备战材料、胶厚、紫外线强度的不同而有所区别。桌面四轴点UV胶
