落地式视觉螺杆点锡机

落地式视觉螺杆点锡机

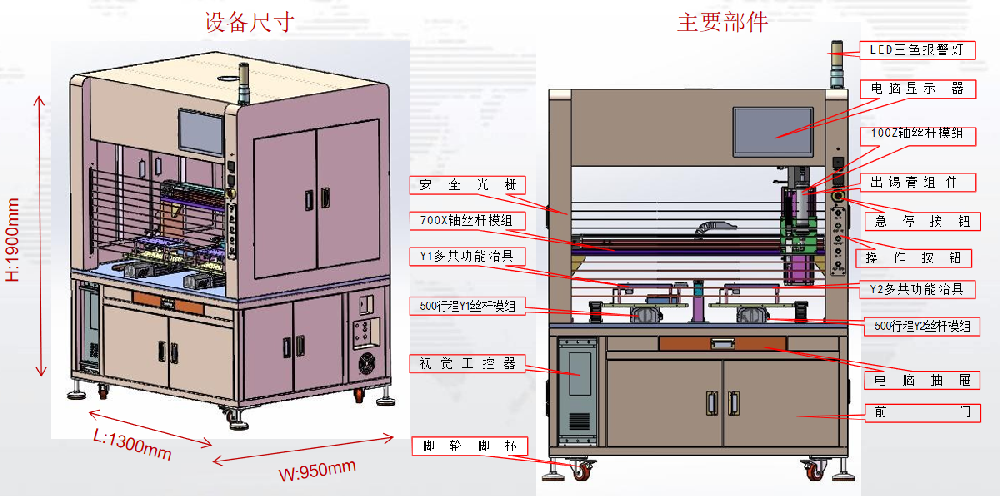

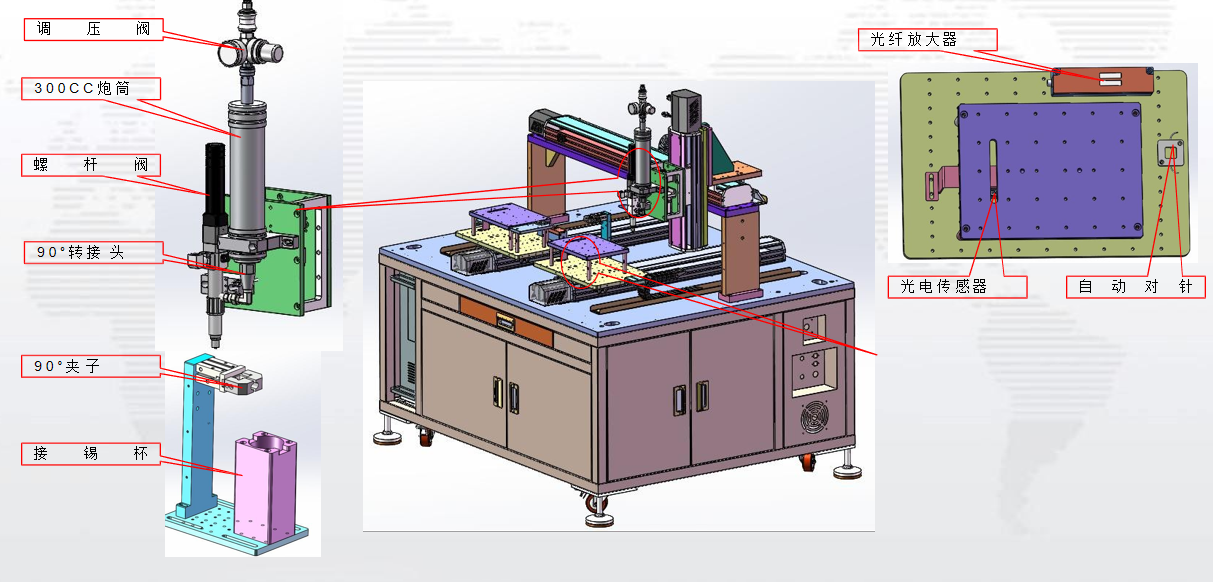

内部结构

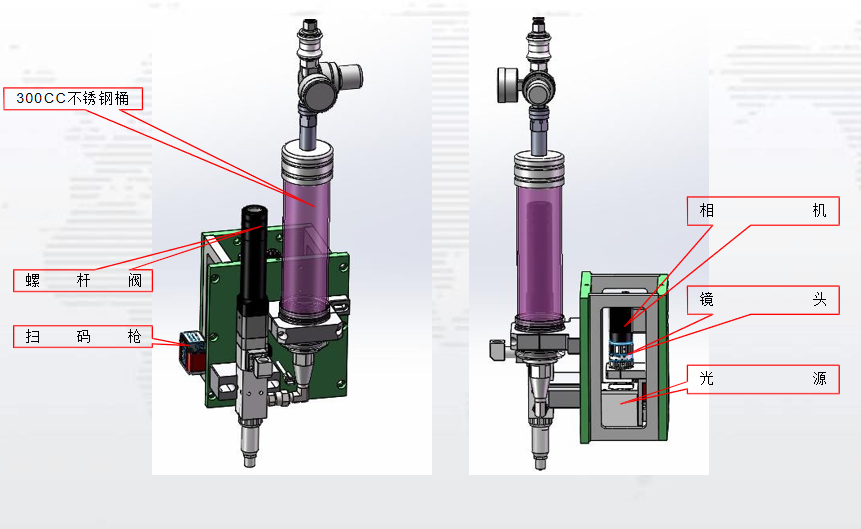

设备结构-供胶组件

1.主要技术指标

1.1.设备基本参数:

设备名称:螺杆阀

设备型号:STD200

使用电压:单相AC220V+5%、50+2Hz

设备本体尺寸:1螺杆阀:246(L)mmX33(中)mm(具体尺寸见图1)

2控制器:

240(L)mmx220(W)mmx120(H)mm(根据实际情况会有不同)

设备本体重里:1螺杆阀:

约400g只

2控制器:/(根据实际情况会有不同)

设备使用环境温度:10°C~50°C

2.1螺杆阀:

动作说明:伺服电机带动转子螺杆在定子型腔内绕轴线作行星回转，将螺杆与定子间形成的密闭腕内

胶水沿转子螺纹线连续地、均匀地而且容积恒定地排出。

重要参数:

1. 出胶速度:2mL/min≤≤24.0mL/min

2. 每圈输送里:0.2mL/转

3. 精度:±2%

4. 重复精度:士1%

5. 可输送介质:1介质粘度:≤1000000cps

6. 介质压力:≤0.6MPa

7. 介质温度:≤80°C

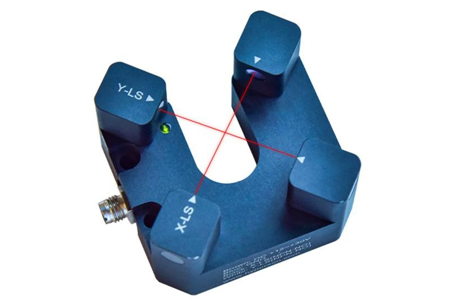

   设备特点-自动对针



重复精度可达0.01mm

双轴同校

可同时校准三个坐标，X、Y和Z轴同时精确定位

产品安装后无需再进行校准

一体化设计，结构紧凑

所有信号通讯集中在一个接口，布线简单，安装便捷

可实现背景光自动补偿，抗强光干扰

极短的反应时间

开关检测频率可达2kHz

IP67工业级防护

5秒内对针完成

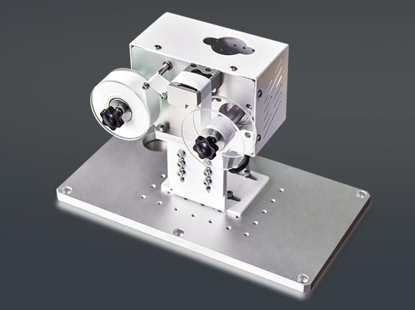

设备特点-自动擦胶

减少人工作业，提高稼动率

自动送无尘布、自动酒精浸染、自动清洁针头，实现

作业

高精度卷料结构，便捷换料，不浪费多余耗材

选配点胶 两种不同擦拭应用模块

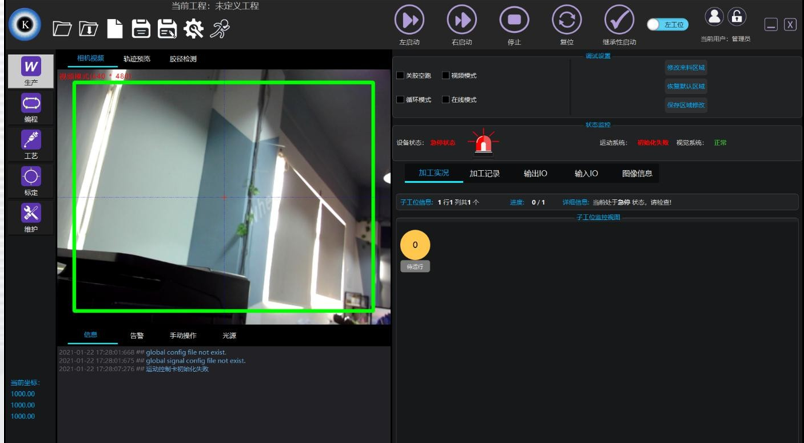

CCD视觉定位胶路检测系统介绍

CCD视觉定位胶路检测系统介绍

基础功能

支持单/双工位点胶；

自主研发点胶智能控制系统，包含CCD视觉自动定位系统，自动对针系统，自动称重系统,

激光测高系统、辅助以针头自动清洁装置，MES上传功能

WINDOWS 7中文操作界面，易学易懂;

视觉点胶机具有点，线，面，弧，圆，不规则曲线连续补间及多轴联动等功能;

特色功能

支持在线模式，选择记忆性启动；

预留MES系统接口, 点胶过程的全程智能控制和数据分析；

支持视频校验功能, 视野放大，异常主动告警；

支持最多4胶枪同时工作；

支持特定胶水断胶/缺胶/溢胶/胶路大小检测；
