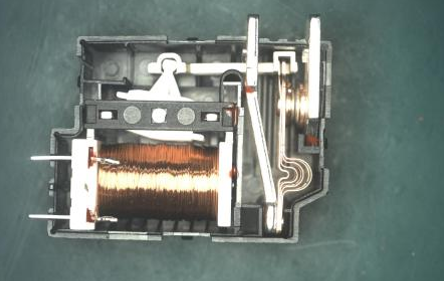

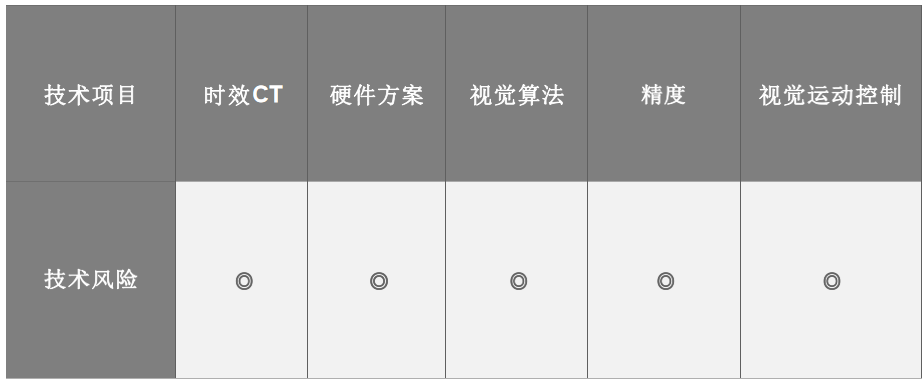

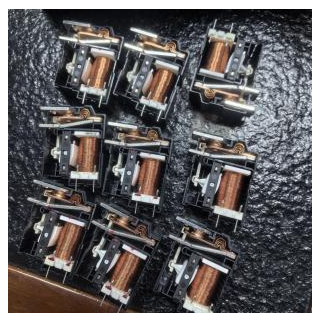

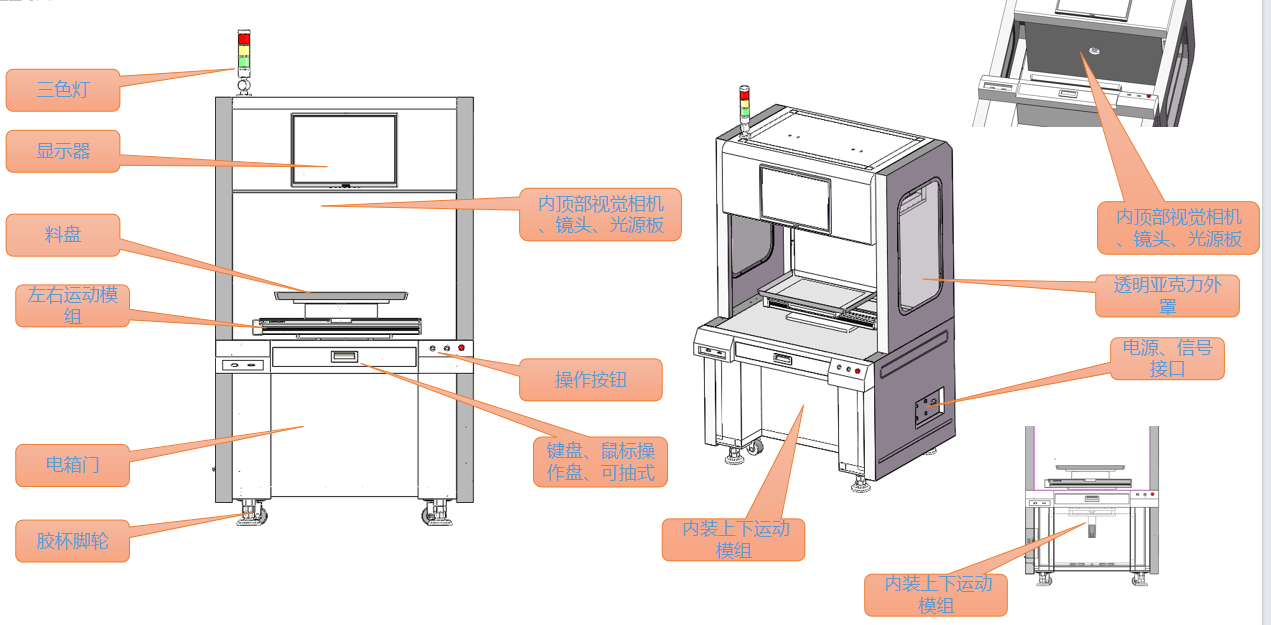

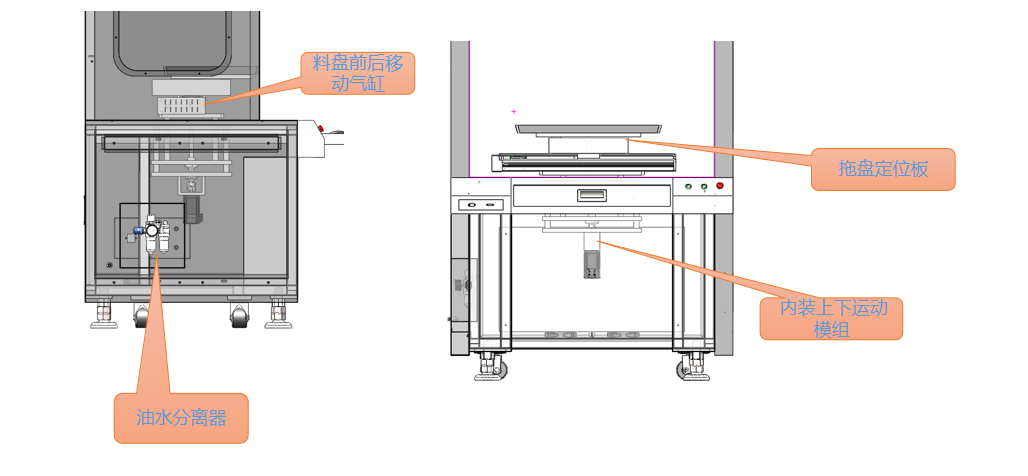

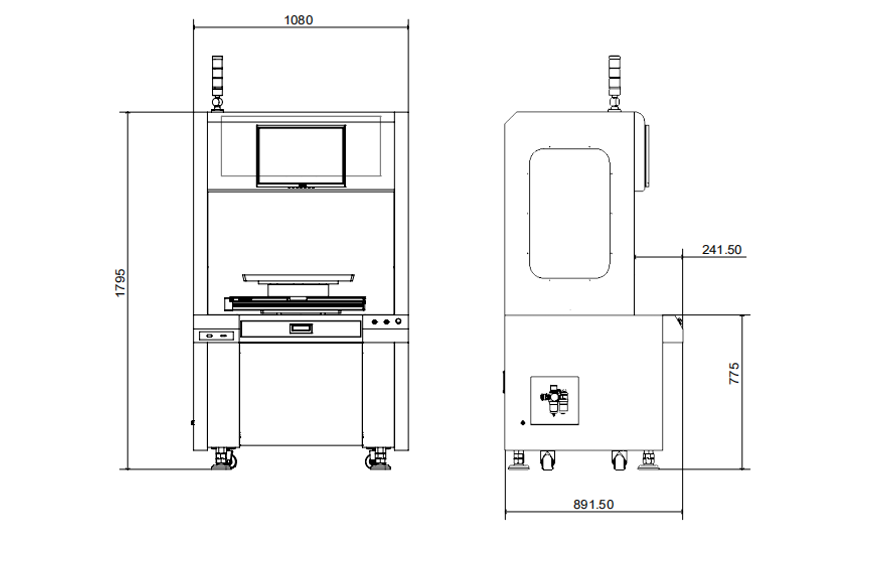

2D视觉自动检测机 项目需求信 技术部 技 术 员 名称 李工 业 务 员 蒋辉 关 键 客 户 要 求 标 准 ： 1.检测产品有无红胶 版本变更记录 V1 0 20250318 / 张琼玲 二 产品实物图解析 检测产品有无红胶 四 打光效果图 检测光学效果图 1) 特征说明 定位产品特征利用算法检测产品有无红胶 ASSASSIN视觉软件检测系统可检测出效果明显 ! 测试视觉器件配置表 以下清单为视觉配置 检测项 目BOM表 序号 名称 型号 /配置 单位 数量 备注 1 相机 MV-CU120-10GC PCS 1 海康 2 镜头 CAA-FY1623mm PCS 1 工业FA镜头 3 光源 CAA-ZK500400-W PCS 1 中孔面光 3 光源控制器 CAA-AC2460-2 PCS 1 5 光源延长线 CAA-YC3M-3P PCS 1 6 相机线材 CAA-DYSPWX3M PCS 1 7 无线网卡 CAA-WXWK PCS 1 8 工控机 CAA-IPC5482 PCS 1 9 视觉检测软件 CAA-YJC6100-V1 PCS 1 10 方案技术风险评估 ○ : 为我公司成熟产品和工艺。 ○ : 我公司已有类似产品; 设备制作难度低评估无制作风险。 ○ : 我公司无相关产品, 评估可行。 ○ : 我公司无相关制作能力, 评估失败风险高。 结构展示说明 尺寸图 设备技术参数 型号 XH-CCD551LGF 运动范围X/Y(mm) 300mm（左右运动）/100mm（上下运动）/ 编程方式 拍照编程 相机 海康威视 镜头 工业FA镜头 视觉光源 定制中孔面光 移动速度 (mm/sec) 1-500 机台重复精度 ± 0.02 mm 控制方式 运动控制卡+工控机+电脑显示屏 程序记录数量 999组 传动驱动电机、驱动器 雷赛电机 光电开关 华怡丰 传动方式 同步带+同步轮 输入电源 全电压AC110V ~ 220V 功率 450 W 外部控制接口 RS232 机台尺寸（长宽高）mm 1080*891*1795mm
