液冷分水器视觉旋转点胶机

液冷分水器视觉旋转点胶机

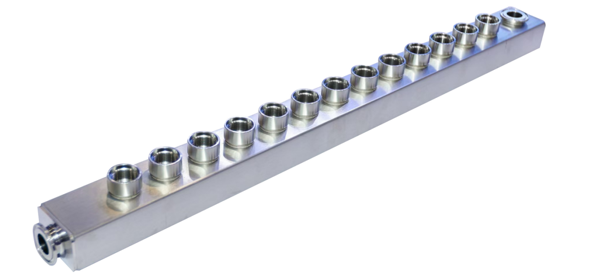

客户提供产品图示

设备简介说明：

1.人工摆放产品到机器流水线体上，自动流入夹紧定位，视觉识别精准定位后旋转螺杆阀自动点胶，完成后自动流出，人工取出产品。

2.设备采用螺杆阀控制点胶，胶量精准稳定，可调流量速度，易拆装清洗维护、

3.桌面式机型加装流水线体、设备配置视觉定位、，自动补偿位置偏差，实现单点、线段、圆弧、整圆轨迹动作点胶。

4.选配30ML/50ML胶筒加气压给螺杆阀供胶。

5.设备配置伺服电机加丝杠导轨模组结构，定制流水线体加通用自动夹紧定位治具。

6.设备可定量点胶和走轨迹连续出胶。

9.设备交货周期：合同签订并收到预付定金20个工作日。

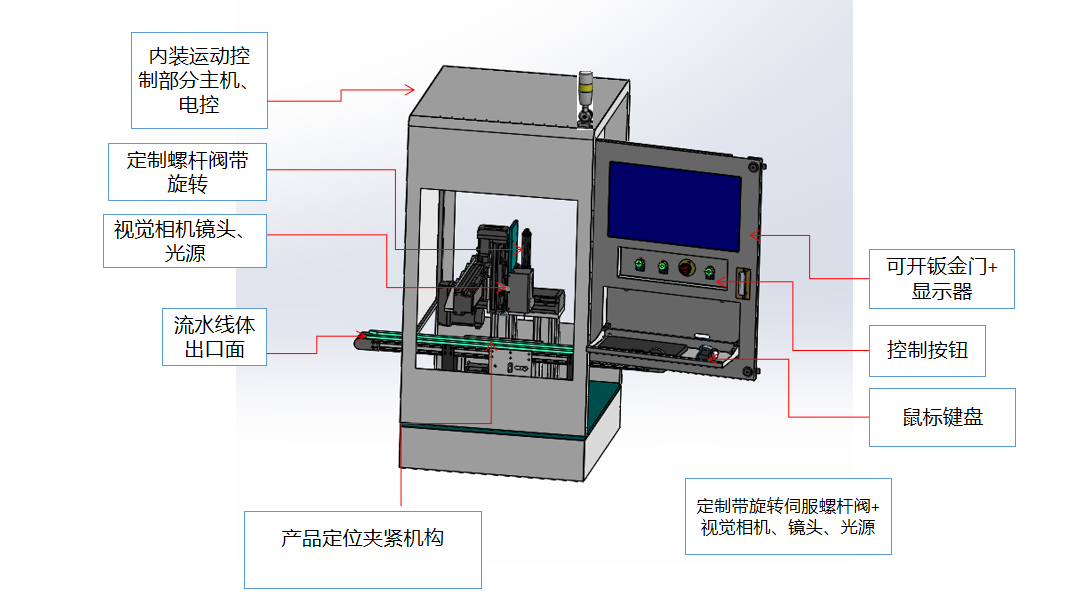

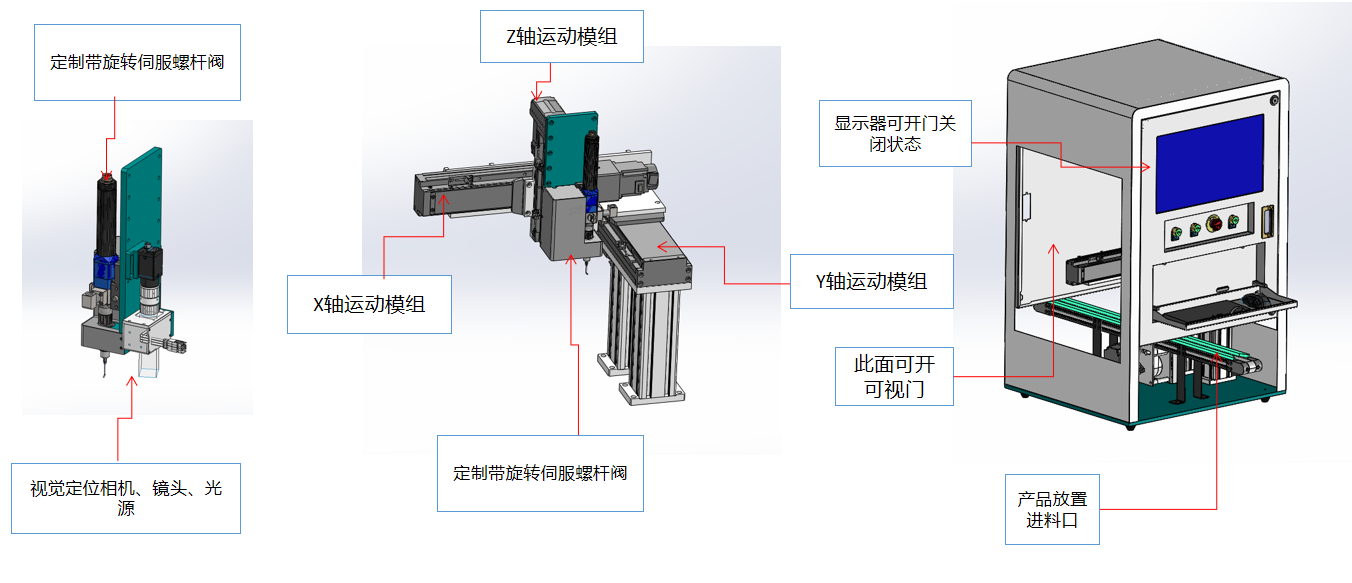

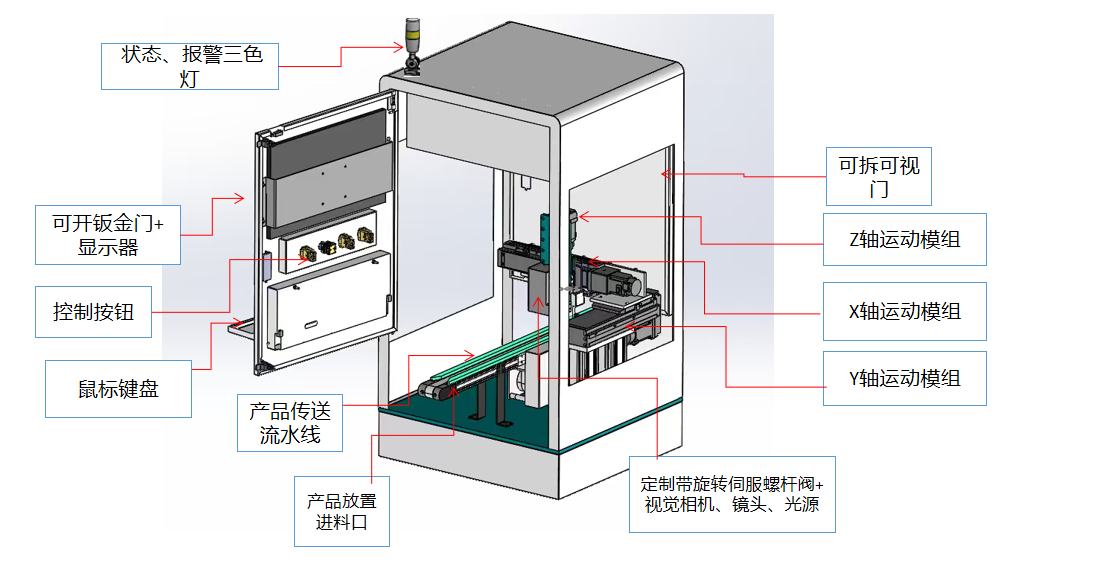

设备简介说明

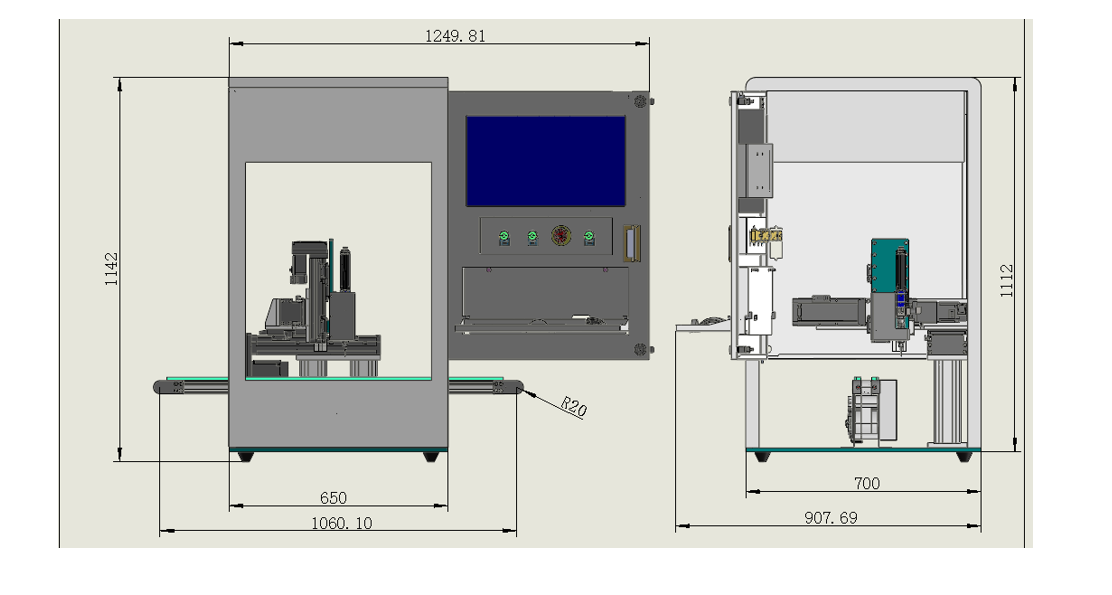

机台尺寸参考图

设备技术参数

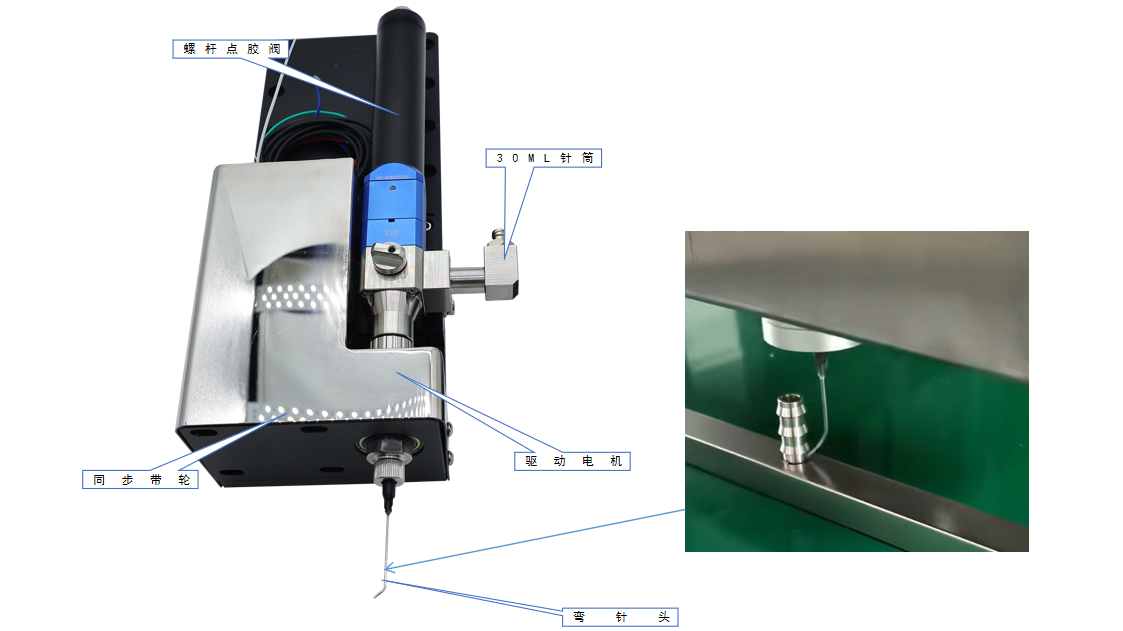

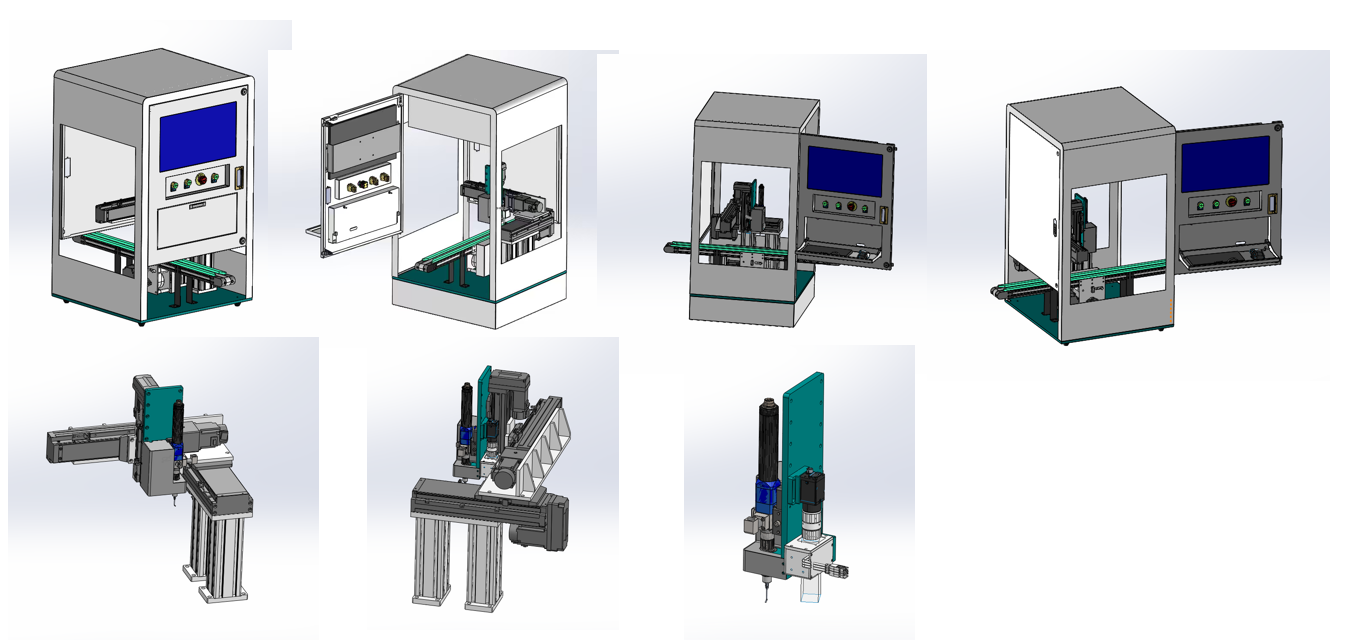

机构示意：

通过电机带动针筒，在配上弯针头，可以有效快速点胶产品内壁。

旋转接头可以解决旋转带来的气管缠绕问题。

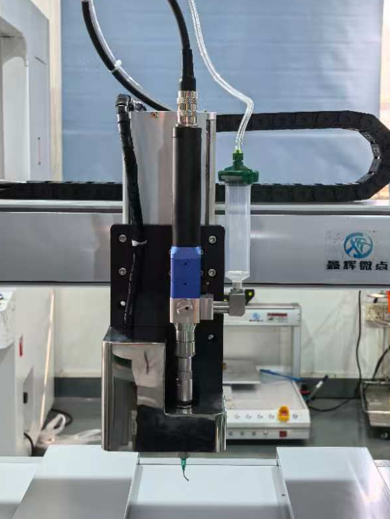

定制螺杆阀介绍说明

主要特点

容积式流体输送，流量不受压力变化影响

闭环电机驱动，输出精度高

定子具备优异的耐腐蚀特性、耐颗粒性

转子具备高硬度材料，更具耐磨特点

适用于由低到高粘稠度的胶体

点胶无滴漏与拉丝问题

控制支持RS232通讯，点胶状态实时监测

支持自动模式，体积模式、自动滴胶，自动回吸

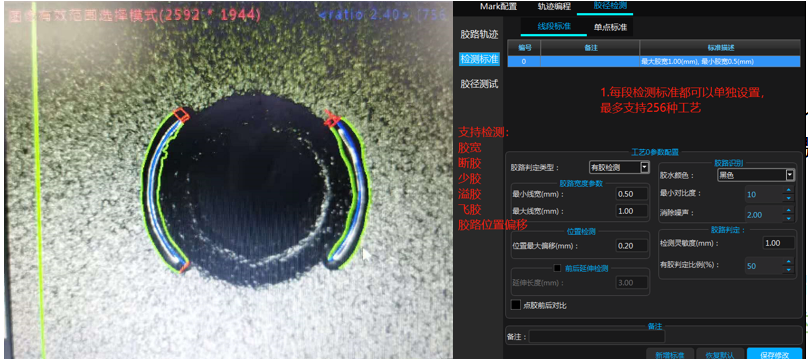

CCD视觉定位胶路检测系统介绍

基础功能

支持单/双工位点胶；

自主研发点胶智能控制系统，包含CCD视觉自动定位系统，自动对针系统，自动称重系统, 激光测高系统、辅助以针头自动清洁装置，MES上传功能

WINDOWS 7中文操作界面，易学易懂;

视觉点胶机具有点，线，面，弧，圆，不规则曲线连续补间及多轴联动等功能;

特色功能

支持在线模式，选择记忆性启动；

预留MES系统接口, 点胶过程的全程智能控制和数据分析；

支持视频校验功能, 视野放大，异常主动告警；

支持最多4胶枪同时工作；

支持特定胶水断胶/缺胶/溢胶/胶路大小检测；

硬件配置：
