双气缸螺杆泵使用说明书维护保养

8、维护保养

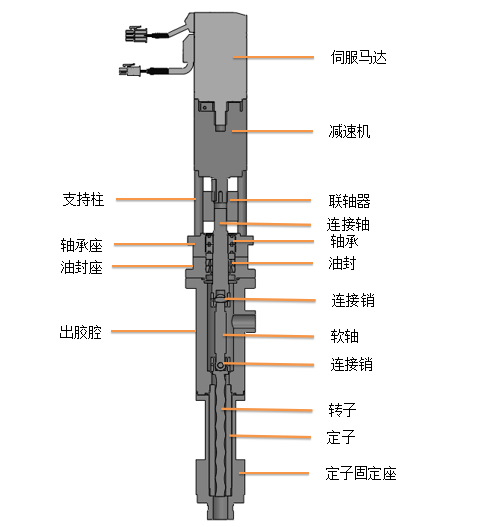

螺杆泵剖视图

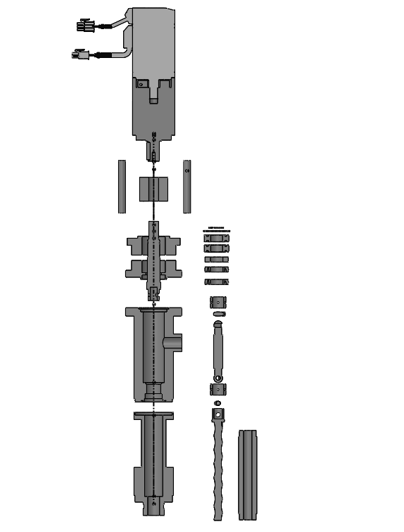

螺杆泵爆炸图

3、先用内六角扳手将马达减速机和联轴器及支撑住拆除；拆除后如下图，检查联轴器有无磨损，是否需要更换；

4、将定子座与出胶腔的连接螺丝松开，将定子座与定子取出，取出后如下图，清洗并检查定子有无磨损，是否需要更换；

5、将出胶腔与油封座的连接螺丝松开，将出胶腔取出，取出后如下图，清洗出胶腔内残留胶水；

完成清洗后，按照以上步骤的反序将胶阀组装

6、将连接销取出，使转子、软轴、连接轴分离，取出后如下图，清洗转子及软轴残留胶水并检查有无磨损，是否需要更换；

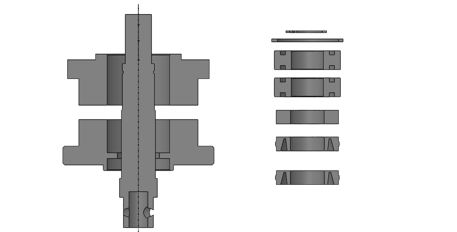

7、将轴承座内的两个卡环取出，在将轴承座与油封座的连接螺丝松开，用铜棒或胶棒敲击连接轴头部，使得轴承座、油封座及连接轴拆除，在将轴承、油封取出，取出后如下图，清洗轴承座、油封座、轴承、油封及连接轴残留胶水并检查有无磨损，是否需要更换；

1.伺服故障：HMI发生报警，报警信息为伺服故障时，首先检查电机编码器线是否连好，PIN脚是否松动，电机电源线是否连接良好。确认电机编码器线与电源线都无误后，故障依然存在，可以开箱查看伺服驱动器显示器上的故障码，并联系厂家进行处理。

2.通信故障：HMI上显示COM: 0X2XX，HMI上的所有参数都不能修改，检查通信线是否插好，通信线是否损坏。

注意事项

1.电源请使用220V 50HZ 的工频电源，并可靠接地。

2.气源进气气压波动应在允许范围 0.4-0.6MPA。否侧会造成设备工作不稳定。

3.请勿在设备工作时打开电气箱，以免发生触电。

4.设备发生故障时，非专业人员不得维修设备，应及时通知专业人员或联系厂家进行故障诊断与维修。
