简单清洗

喷射阀的简单维护，主要是针对与流体接触部件的

清洁，防止在长时间不使用之后，流体在管道内固化、堵塞。清洗、

维护的步骤如下：

1． 将喷射阀从机器上拆下，并拆去与喷射阀连接的气管及加热模块

的供电与感温 头的连接线。

2． 使用专用扳手逆时针旋转预紧力调节座，连同行程调节座一起拧

松，或者直接拧下来，保证锁紧螺母不在弹簧的受压状态拧下。

3． 使用专用扳手逆时针旋转拧下锁紧螺母。

4． 将喷嘴套、腔体、喷嘴出胶嘴及喷嘴撞击座等零件从流体槽上小

心取下，并放 入超声波器皿或指定溶液中清洗，注意在取下的过程

中腔体上下部分的 O 型圈，已免丢失。

5． 使用 扳手将固定流体槽与阀体的大螺母拧下，并小心将流体槽

取下。

6． 使用棉纤及清洗毛刷清洗流体槽的左右通道，清洁完后，将拆卸

下来的零配件依次拧上。

7． 将装有密封圈的衬套从阀体上取下，用清洁棒清洗密封圈内部

，如发现密封圈 唇部有明显变形或者撞针上部有漏胶现象，请现换

此密封圈。

8． 若有漏胶上去的话,应拧掉预紧力调节螺丝及行程调节螺丝,取出

撞针(取出撞针 后要轻拿轻放且放稳妥,切记不要掉到地上导至撞针

损坏),用无尘布擦拭干净.注：在清洗完毕后，喷嘴出胶嘴及喷嘴撞击座等易损零件不要直接安

装在胶阀上，应妥善单独保存，以免胶阀不慎坠落或碰到尖锐零件而

损坏喷嘴。

在长时间的连续使用胶阀之后，除进行上述定期的简单清洁，还需要

对胶阀进行完 整的维护，以延长其使用寿命，保证其点胶性能。

1． 使用专用扳手旋下预紧调节座，检查预紧弹簧有无失效，为保证

弹簧的工作性 能，一般建议 6 个月更换一次。

2． 阀体内部检查与维护，将撞针组件从阀体上端取下，并用酒精溶

剂清无纺布或棉纤洁阀体内部腔壁，取下 Y 型圈检查有无损坏，如

损坏请立即更换。

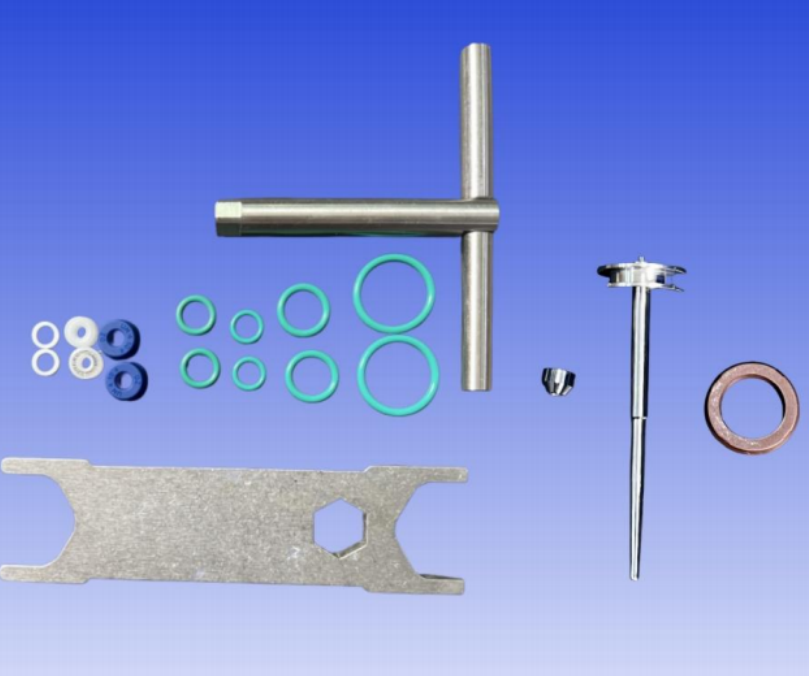

6.需要更换对应配件型号

7、撞针喷嘴订货型号

8.注意事项

6.1 建议工厂所需配备的物件

1.电子显微镜

2.超声波清洗设备

3.气枪

4.工业酒精（溶剂）

5.残液收集器皿

在工作过程中，由于流体内颗粒或者固体杂质在喷嘴流道内的堆积，

可能会导致喷嘴堵塞，从而无法出胶。此种情况下，请立即停止工作，按

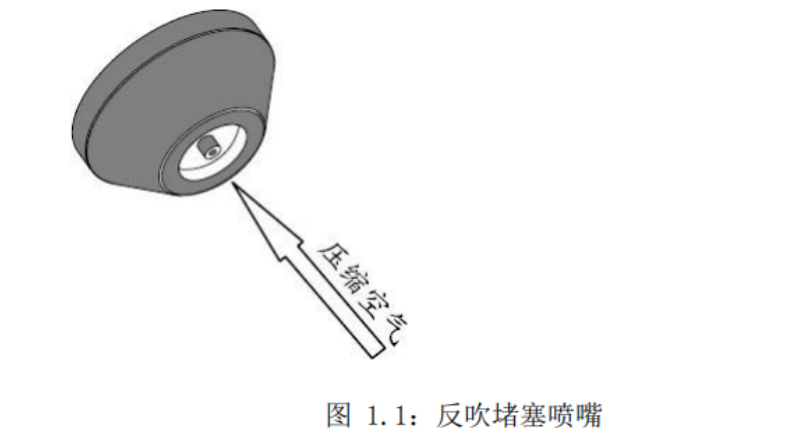

照前述简单维护的步骤，将喷嘴取下，在显微镜下确认喷嘴堵塞。试用气

枪从喷嘴出胶端往上反吹，如图所示（不可从进胶端往出胶端吹气），然

后将零件放入装有酒精的超声波容器内清洗，并在显微镜下观察确认喷嘴

导通。

注：使用气枪对喷嘴进行吹气的过程中，注意气枪的头端切不可接触到喷嘴。

注：对于 0.07mm 或 0.01 的喷嘴，可用配件中专用的导丝导通笔进行导通。

9.关于胶量参数的设定

在进行出胶量的调节过程中，有四个因素可以直接改

变其大小，即供料压力、胶阀行程、喷嘴规格以及

选配电磁阀的开关时间和打点个数。由于不同的应用场

合，可能需要不同参数以及配件的配合才能达到理

想的产品效果，不建议盲目的改变其中的某一个参

数。我们遵循使用最少的打点个数和最短的时间，

生产最佳产品的原则。无限制的增加打点个数以及

开阀时间，会加剧产品的磨损失效以及可能导致无

法实现喷射点胶的效果。具体的应用配置，我们的

专业技术支持人员会给予指导。

10.关于加热组件

在需要加装加热组件的胶阀上，注意热探头与加热块

的固定，使用前需要检查。在使用过程中，一旦发

生松脱，请立即关闭温控装置。
