双气缸螺杆泵使用说明书

7、操作说明

螺杆泵电气部分主要由PLC控制器、电磁阀、开关电源、伺服驱动器及伺服电机组成。不经厂家允许，随意更改PLC及触摸屏内部程序或硬件结构造成的一切后果厂家概不负责。如须更改相应的动作请与销售或技术工程师联系，他们能够快速处理你所遇到的问题。

螺杆泵电气参数

额定电压：AC 220V （-20％~+10％）

额定频率：50HZ

额定功率：500W

额定气压：0.6MPA

螺杆泵开机检查

第一次开机前首先须确认控制器与螺杆泵体外观是否完好，各紧固件是否有松动。有数字万用表的客户可以把表转至二极管档，测量电源线两端，开始有示数，慢慢变无穷大，说明设备可以正常通电，否则设备内部可能出现故障。设备通电后检查开电源电源指示灯是否正常点亮，PLC运行指示灯是否显示正常。如果开关电源电源指示灯间歇性闪烁，说明24V侧有短路故障，请及时断电并联系厂家。确认电源正常后，接上气源，气压表调至0.4-0.6MPA，观察是否漏气，电磁阀是否正常。然后连接好管阀门，把HMI（触摸屏）的模式选择开关选为手动模式，出胶速度调成1~5cc之间。按下前面板SHOT按钮，观察阀门与电机是否顺畅。

螺杆泵HMI界面的操作

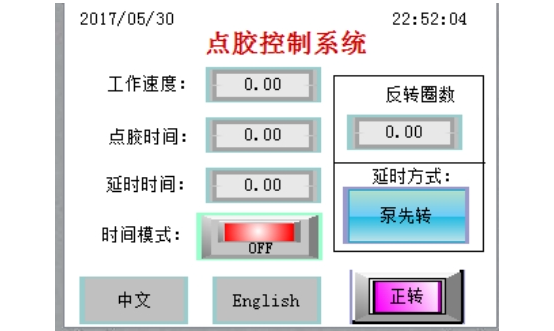

1.HMI界面如图1所示，界面的顶部左侧显示系统日期，右侧显示系统时间，中间部分用于泵的参数设置，下面为语言选择与正反转选择。

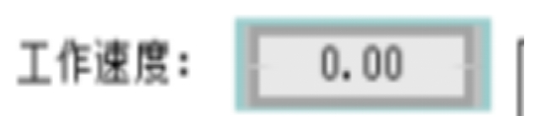

2.点胶工作速度设置如图2所示，速度的单位为转每分钟，点胶速度越快，出胶量越多，泵的输出压力也越大，反之点胶量越少，压力越低。点胶速度设定范围为0.01-180 转每分钟，开始测试时，速度不要调的快，过大的速度会使泵内压力过大，造成泵体损坏，建议开始设置为1~5cc之间，反复调整点胶速度使达到满意出胶速度效果为止。

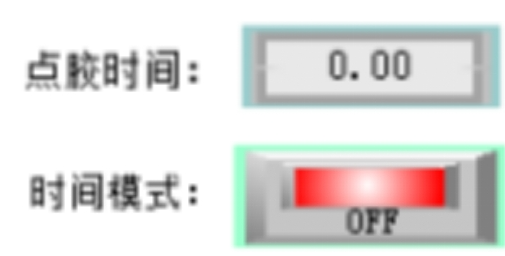

3.点胶时间设置如图3所示，时间模式ON为时间模式，时间设定范围为0.01~99.99S,点胶时间主要用来测试点胶时间内每次的出胶量是否一致。

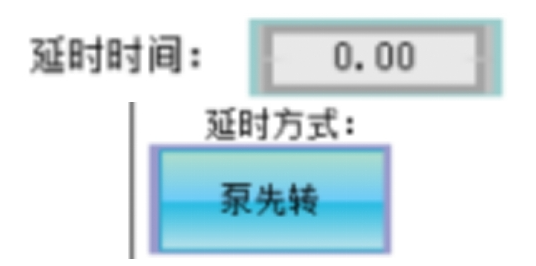

4.延时时间如图4所示，延时时间主要配合阀先开与泵先转工作 ，阀先开模式，按下SHOT阀门先打开，延时设定时间后，泵开始转动出胶。泵先转模式，按下SHOT 泵先旋转排胶延时设定时间后，阀门打开开始出胶。

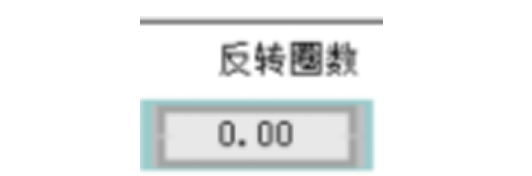

5.图5所示为回吸量设置，回吸圈数越多回吸量越大。

8、维护保养

对螺杆泵进行清洗与维护时，先检查点胶系统是否处于 关机、断气的一个状态，确认OK，可以按照以下步骤进 行：

1、注意：保养前先确定一下配件的更换周期，事先准备 好需要更换的配件。

 使用工具：大力钳，内卡环钳，外卡环钳，M5内六角扳手，M3内六角扳手、M6内六角扳手， 活动扳手。

2、把快速接头拆卸将高压管取下，使用内六角扳手卸掉固定螺杆泵本体的4个螺丝，再将快速接头打开，将螺杆泵主体与设备分离，放置在洁净的地方准备拆卸螺杆泵并清洗维护及安装；
