双气缸螺杆泵使用说明书工作原理

工作原理

该款供胶系统，通过气缸压力压送2600CC包装胶桶及螺杆自吸力推送入料，压力恒定保持材料流速，结合开关阀精准的时间控制，确保 点胶量和点胶速度；

1、当气缸活塞杆下压作用 在胶筒活塞上时，胶水被推送到螺杆泵进胶口的位置。

2、此时压力传感器监测到压力不在设定值的情况下，会触发控制电机传动轴作用于转子顺时针旋转，将推送到进胶口的胶水沿转子 轴向推出至管路，直至所有管路填满到达设定压力值，才会自行停止胶水推送。

3、在压力稳定后，可控制 高压开关阀的开关时间来控 制所需出胶量。

4、胶桶安装采用快换机构，方便胶桶的切换；提高生产效率；

5、胶桶处装有胶桶护套，防止活塞侧翻漏胶或胶桶受压破裂；

5、产品技术参数

注：以上产品基本配置的规格参数，如有其它特殊应 用要求，可与我公司联系确定其适用性及可靠性。

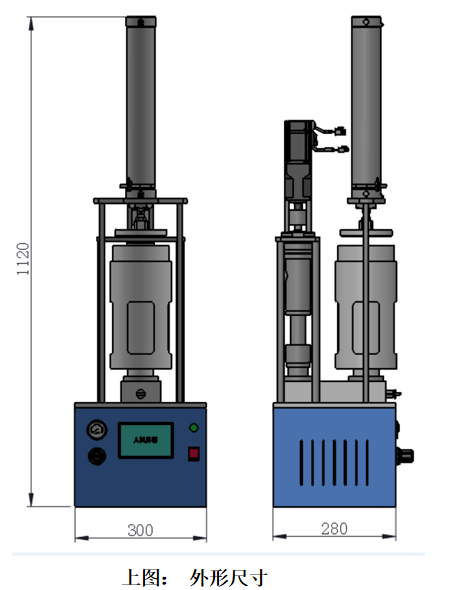

6、产品机构尺寸
