551激光3D检测设备

设备介绍-点胶机

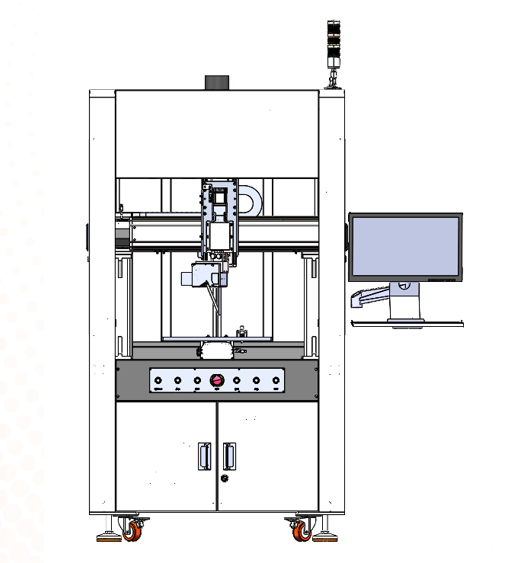

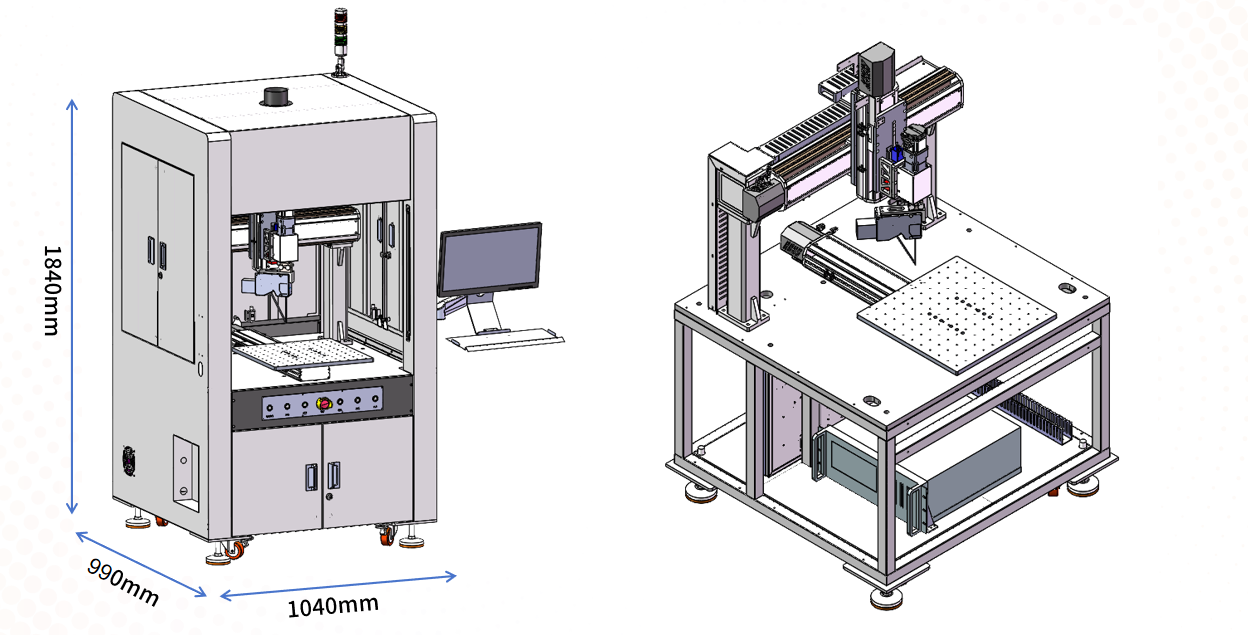

设备介绍-外形尺寸示意

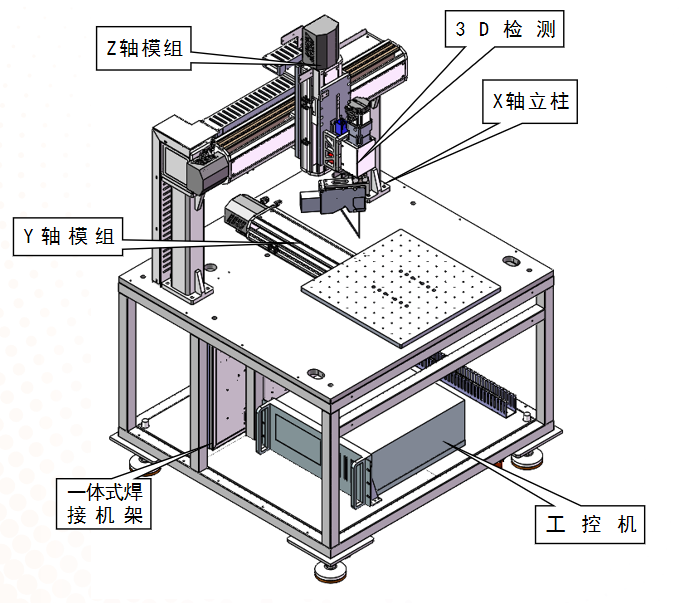

设备功能与原理介绍-内部结构

说明：

1.机架采用方通焊接，Y轴模组跟扶轨面CNC加工，保证双Y支撑面水平，加工完后时效处理。

2.所有模组行程上CNC加工，保证模组平面度。

3.丝杆采用TBI丝杆，导轨采用上银的导轨。

4.XY模组为直线模组，相应快，高精度，运行平稳。

5.X行程500mm，Y轴行程500mm，Z轴行程100mm，重复定位精度±0.02mm。

6.模组组装精度打表，保证安装的垂直度跟平行度。Y1和Y2装配后平行度0.04mm，X轴和Y轴垂直度0.05mm，治具板与X轴平行度0.05mm

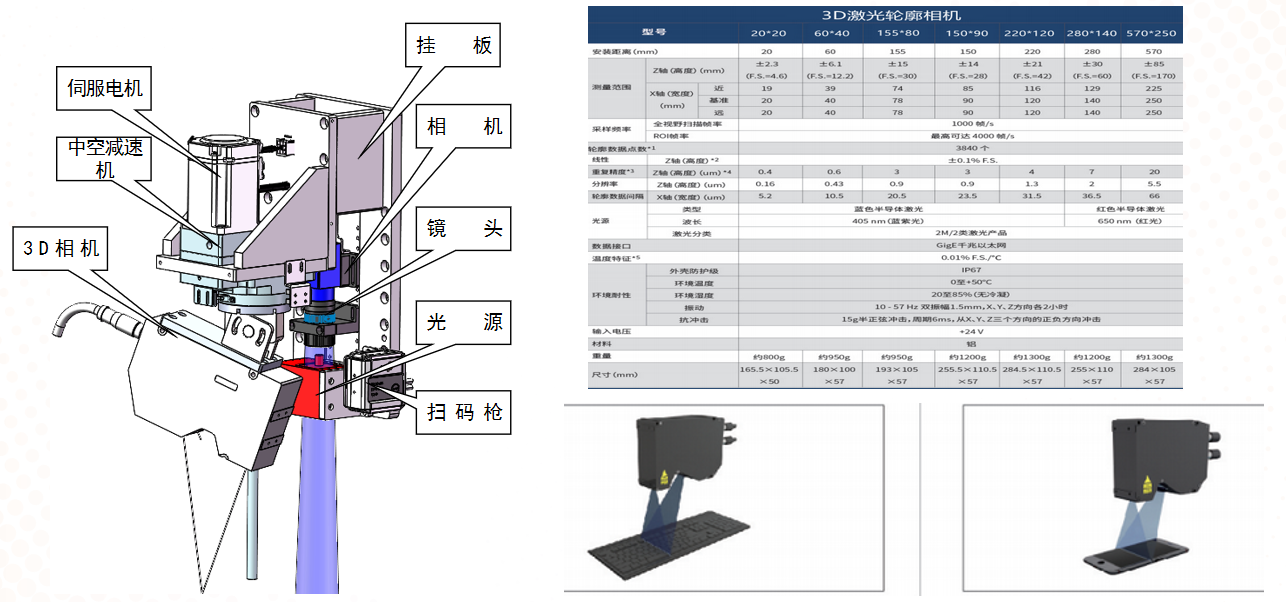

设备功能与原理介绍-3D检测挂件

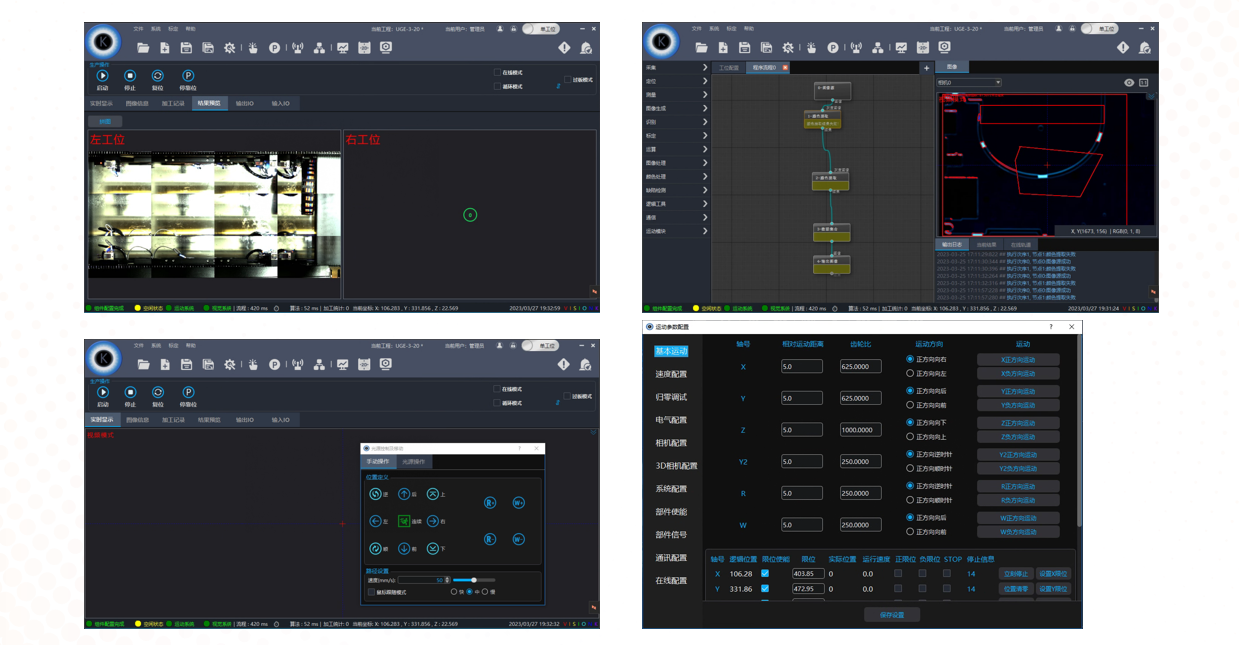

设备介绍-3D检测机-界面介绍

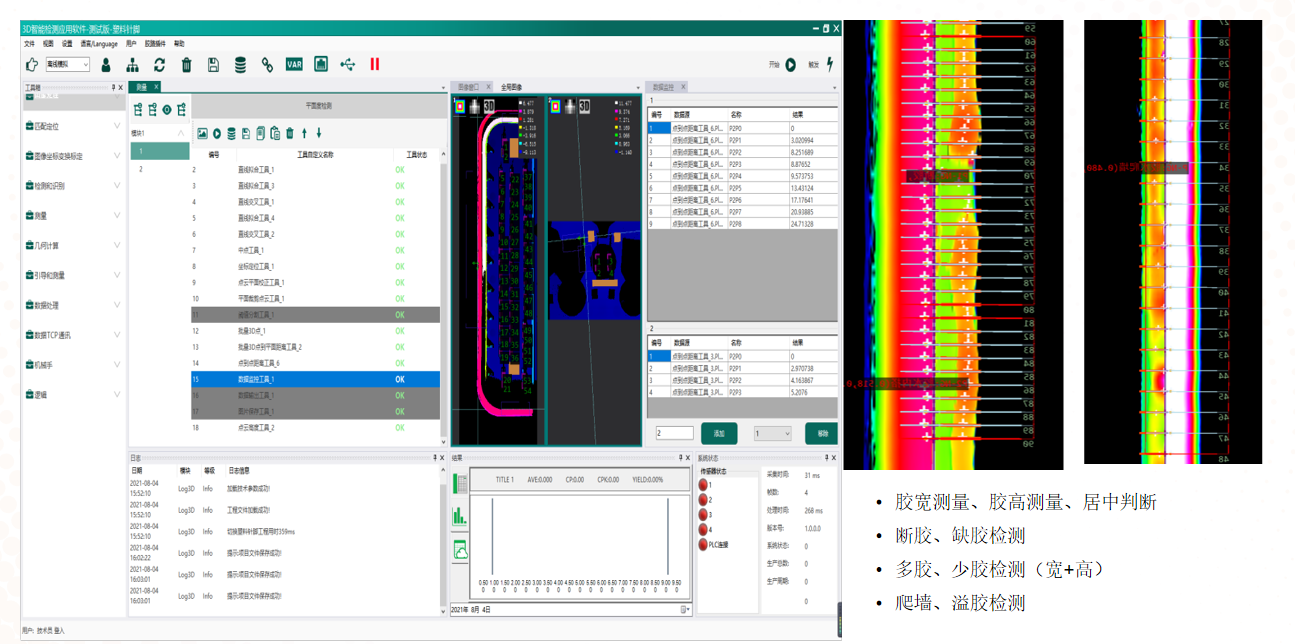

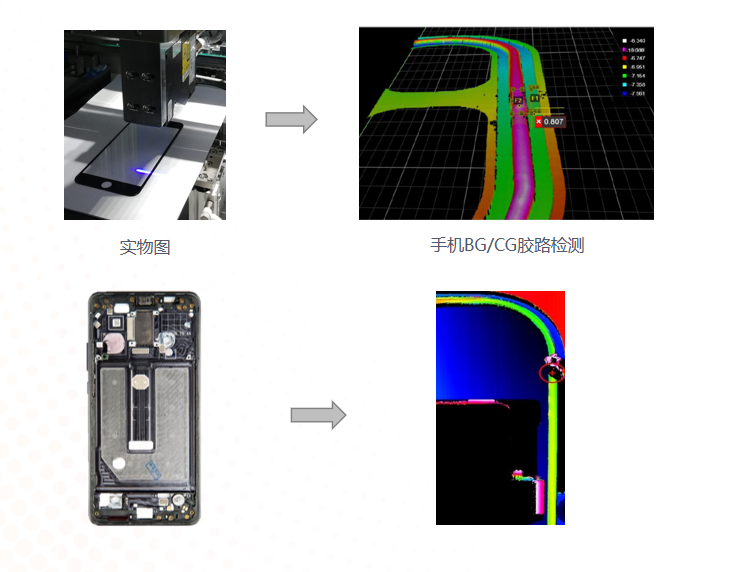

设备介绍-3D检测机-案例介绍

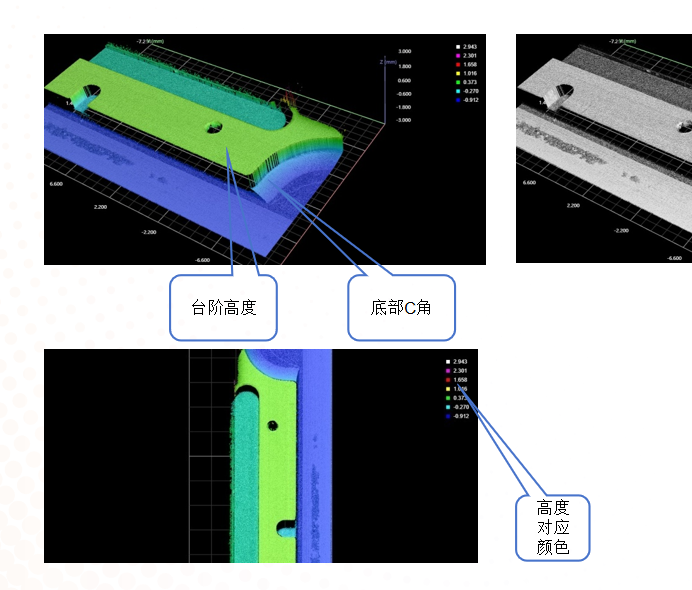

1.每个台阶测高2.大小R角测量3.沿轨迹R角测量4.平面接刀痕台阶测量5.底部倒C角测量

线激光测高：

1.激光采用与检测位置法向垂直，采用X向，Y向移动或沿轨迹移动，形成产品截面数据集合，最终形成检测区的三维图形及实际尺寸。

2.由每个产品的实际尺寸与要求标准尺寸一一对应，不能达到标准的数据提炼出来，判定产品尺寸超公差。

设备介绍-点胶机-品牌介绍
