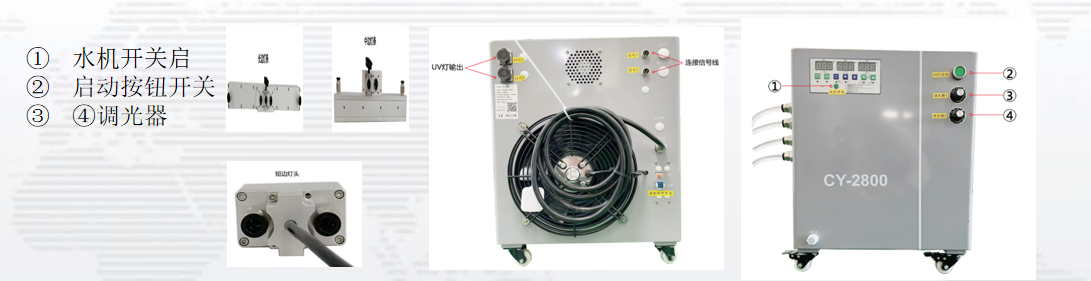

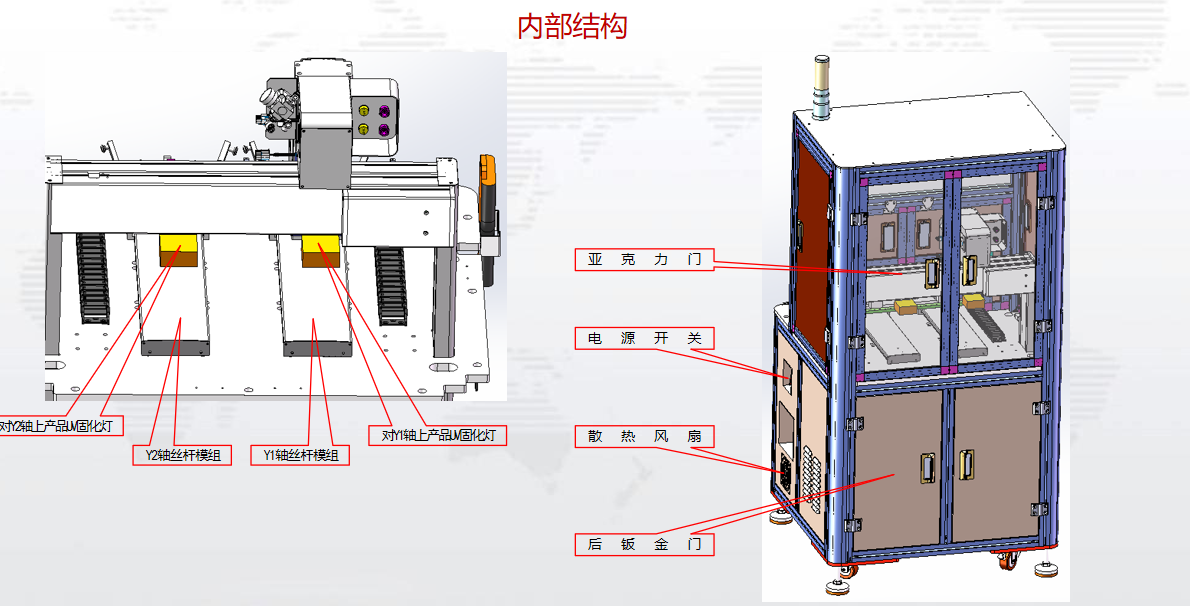

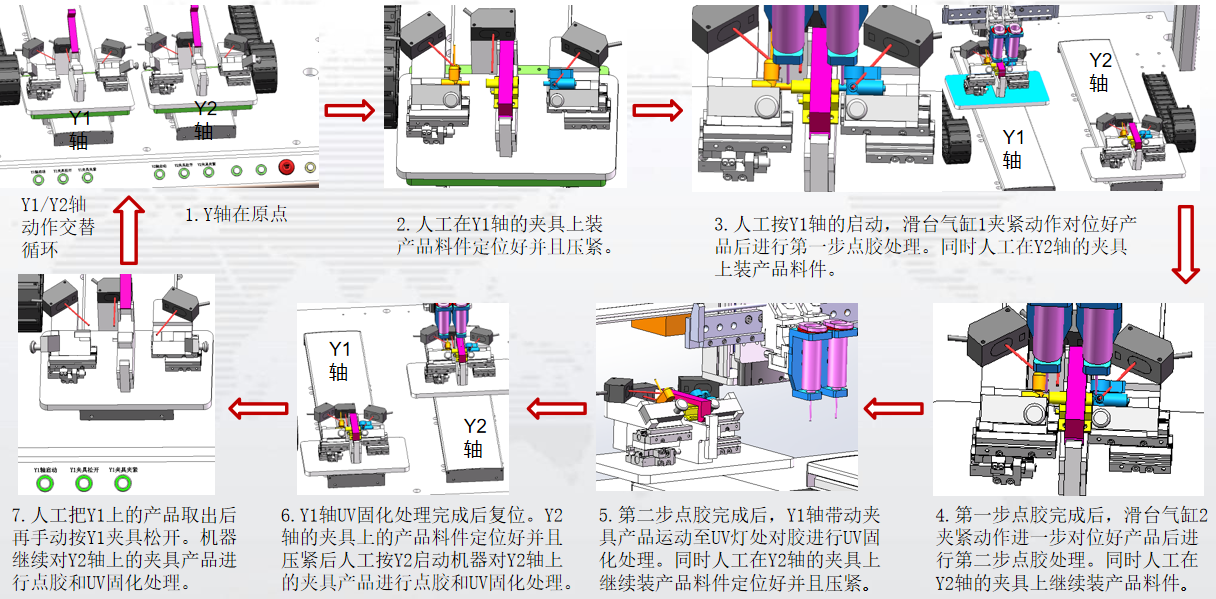

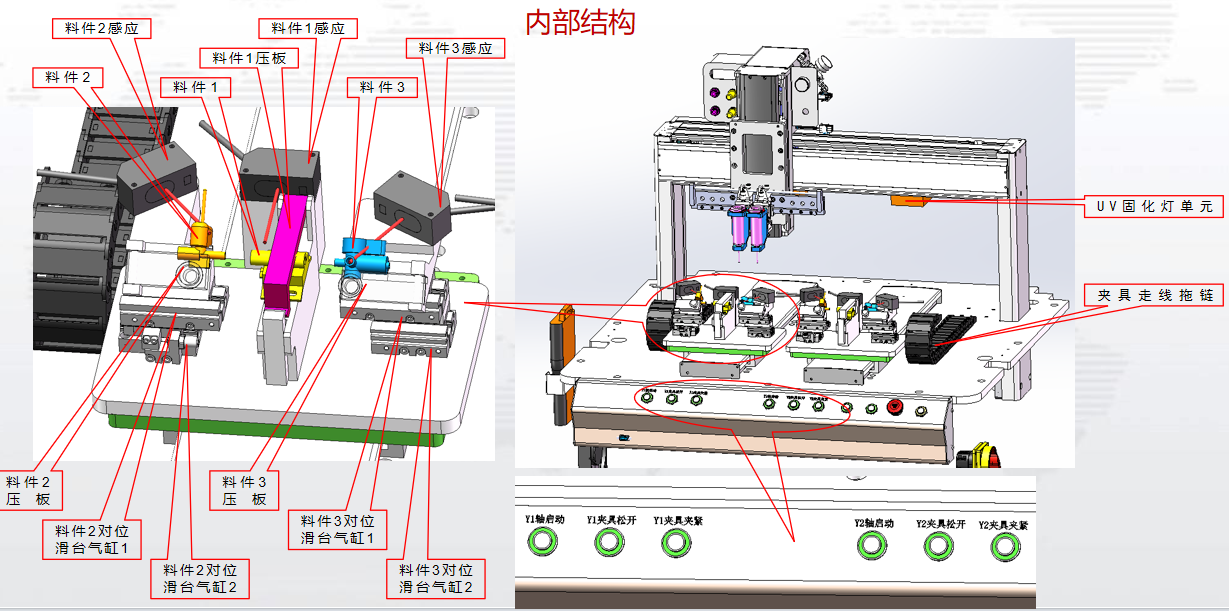

落地式双Y轴UV固化点胶机 设备结构-流程图 主要技术参数： 产品名称（Product name）：LEDUV固化灯 产品型号（Product model）：GHS-LSEA681954/5020 紫外线强度（UV Intensity）：above2200mw/cm2（365nm） 灯珠品牌：台湾光宏 灯珠寿命：约2万小时 波长（Wavelength）：365nm 输入电压（Input voltage）：AC165-265V 耗电功率约：(Power consumption)：3000W 辐射窗口(Radiation Window):长边：40*40mm 功率调节(Adjustment mode):0-100% 冷却方式(Cooling Modes)：水冷冷散热 相对湿度(humidity)：20%-80%RH 产能估算 序号 人工动作 动作时间 1 取Y轴点完胶和固化好的产品 约 3s 2 按夹具松开按钮 约 1s 3 Y轴装3个产品料件定位并压好 约 7s 4 按Y轴启动按钮 约 1s 5 6 人工动作总时间约：12s 序号 机器动作 动作时间 1 Y轴运动到点胶位同时滑台气缸1进行夹紧动作 约 1.5s 2 机器第一步点胶处理 约 2s 3 滑台气缸2进行夹紧动作 约 1s 4 机器第二步点胶处理 约 2s 5 Y轴运动到UV灯处进行UV固化 约 4s 6 Y轴复位 约 1.5s 机器动作总时间约：12s 因机器为双Y轴，人工动作和机器动作为同步进行。所以产能估算为：UPH=3600/12X0.9(稼动率）=270PCS/H 配置以及技术参数 序号 项目 内容 1 设备名称 落地式双Y轴UV固化点胶机 2 运行速度（XYZ） 800mm/s 3 重复定位精度 ±0.02mm 4 点胶精度 ±0.0005ml 6 伺服马达 汇川 7 丝杆/导轨 TBI/HIWIN 8 UV固化灯 光华士 9 工控机 研华 10 运动控制卡 雷赛/固高 11 电气开关 正泰,施耐德,或同级 12 气动元器件 亚德客，SMC或同级 13 电源 台湾明纬 14 设备尺寸 尺寸：L850*W900*H1650
