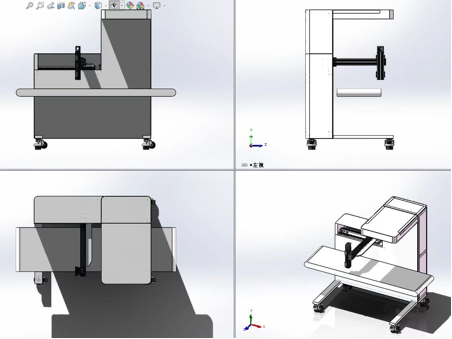

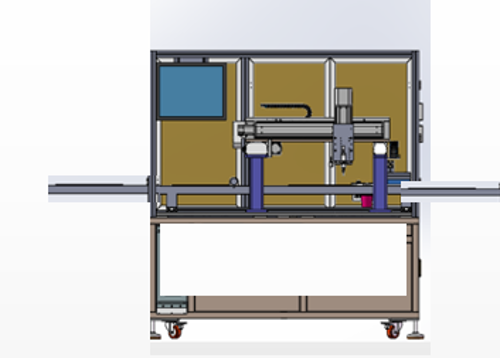

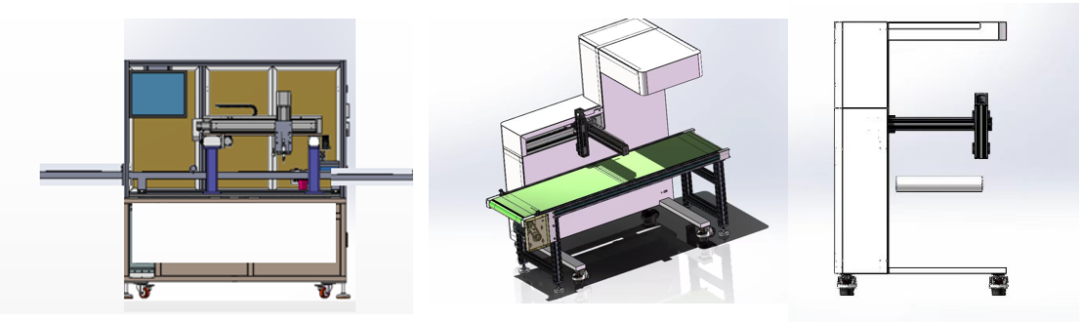

全景视觉在线跟随点胶机

1

丝杆

台湾TBI

台湾

3

2

直线导轨

台湾上银

台湾

6

3

电机

汇川/雷赛伺服电机

中国

3

4

丝杆支撑座

AKD

台湾

3

5

相机

1200-2000W大恒

中国

1

6

镜头

1400W大恒

中国

2

7

传感器

欧姆龙

日本

3

8

温控器

欧姆龙

日本

1

10

运动控制卡

定制

中国

1

11

开关电源

NW明纬

台湾

2

12

电缆线

高柔

中国

若干米

15

气管接头

sivei

中国

若干

16

显示器

DELL

中国华南

1

17

工控主机

华南工控

中国

1

18

其他电器

国内知名品牌

若干

19

机械零配件

全CNC加工

中国

若干

20

流水线

定制

1

21

外壳钣金

全数控折弯，激光切割、烤漆

中国

若干

22

视觉软件

自主研发

1

X,Y轴驱动力：X伺服电机，Y:伺服电机

最大运行速度：600mm/s(采用台湾TBI丝杆)

定位精度：±0.5mm

Z轴驱动力：伺服电机

运动最大运行速度：600mm/s

三轴重复运行定位精度：±0.02mm

X,Y,Z移动行程：500mm×400mm×100mm

  点胶头

喷胶阀：陶瓷压电喷射阀

应用范围： UV胶

供胶方式：胶桶，

性能

喷胶效率：待定

喷胶精度： ±0.001mm

视觉系统

视觉定位：2000万像素相机，1套

光源：定制矩阵式SMD-LED光源

 操作系统

控制：PC+运动控制卡

软件：微软正版windows7兼容下自制中文专业软件

程序编写：直接相机识别，键鼠输入

   其它

在线点胶模式(定制)

电源功率： AC220V,1800W

工作气压：0.6Mpa～1.0Mpa

外形尺寸：1420mm(宽)×1100mm(深)×1955mm(高)

重量：约350Kg
