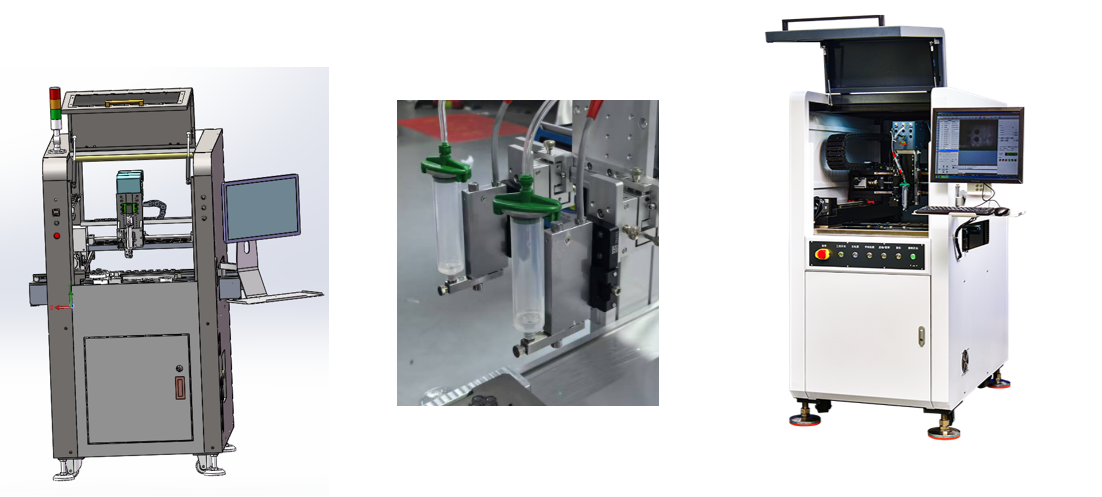

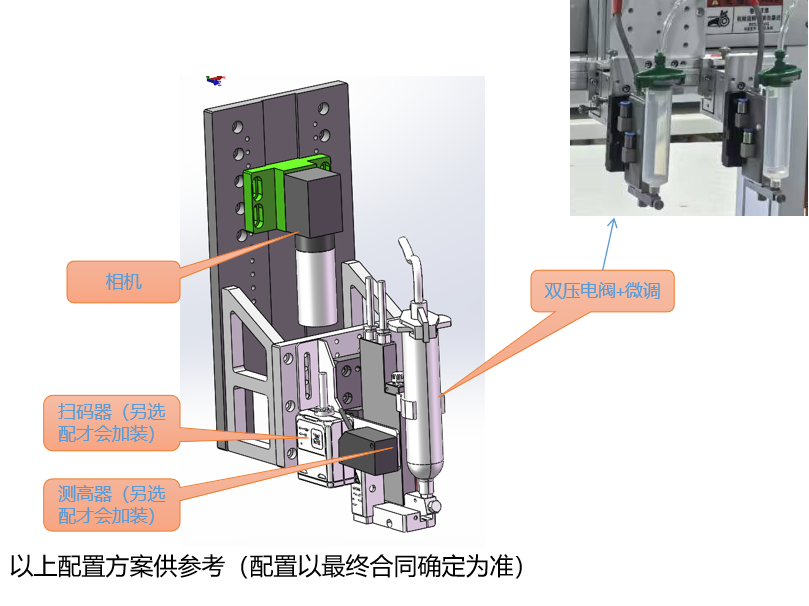

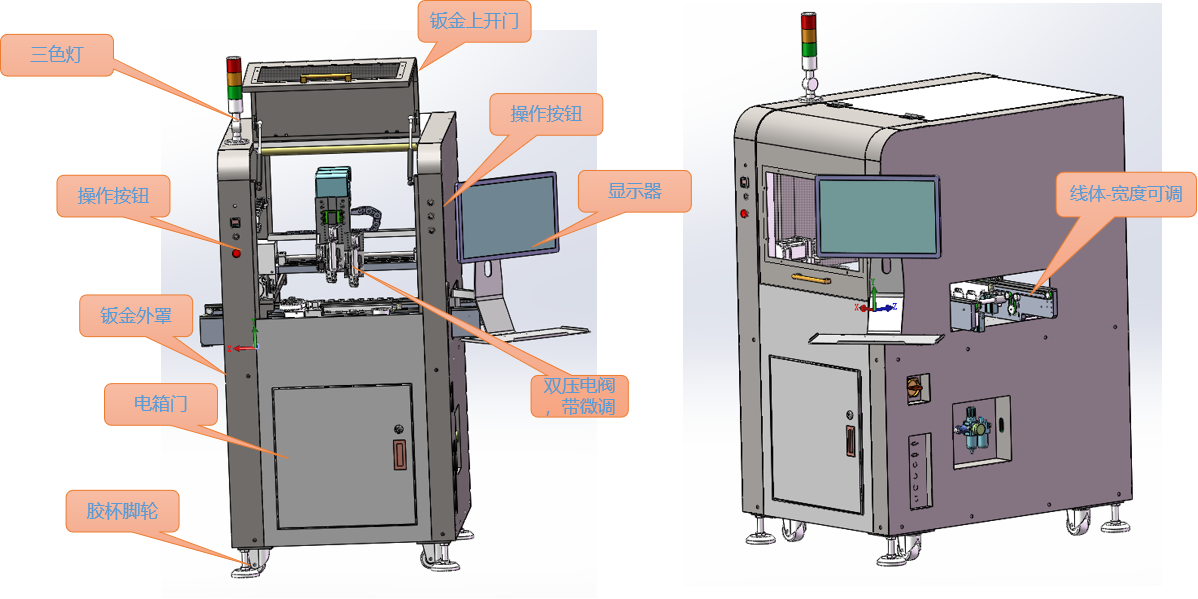

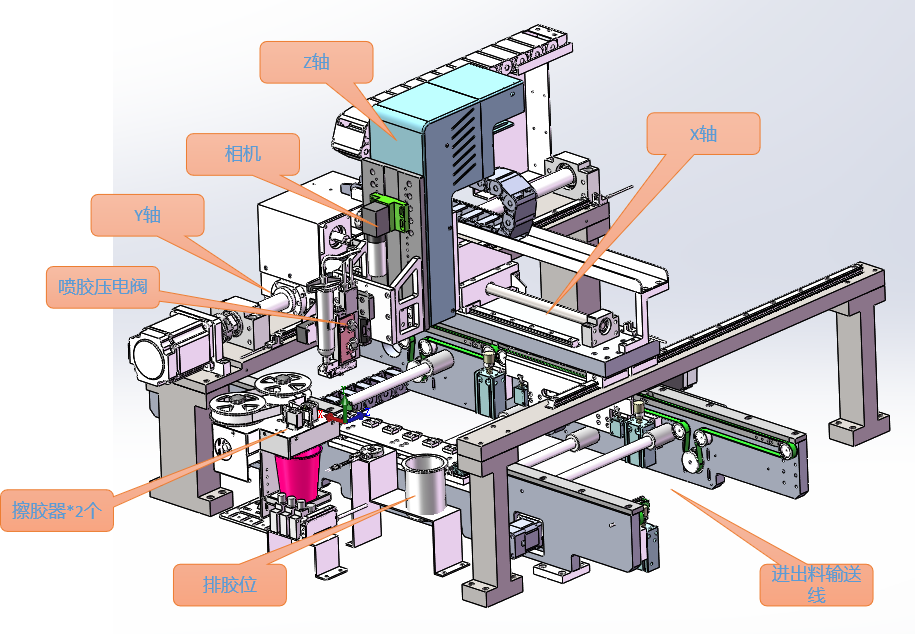

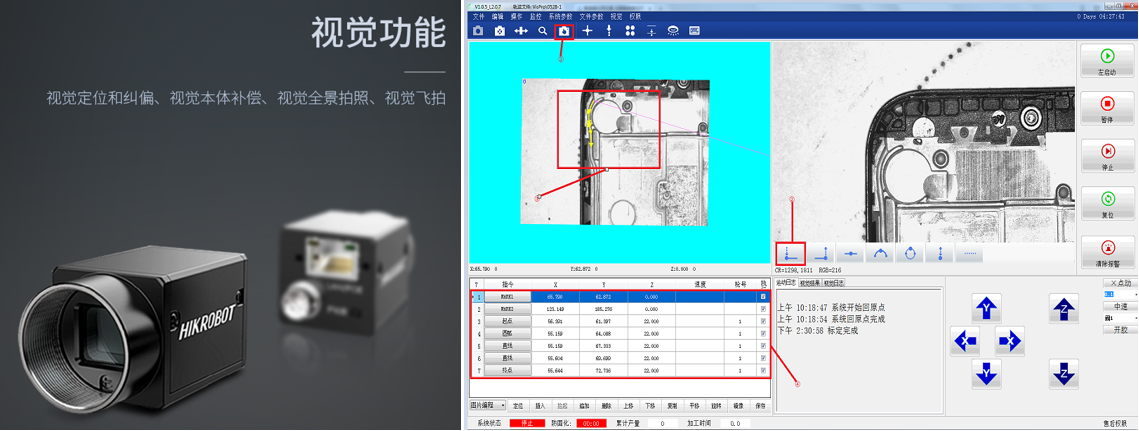

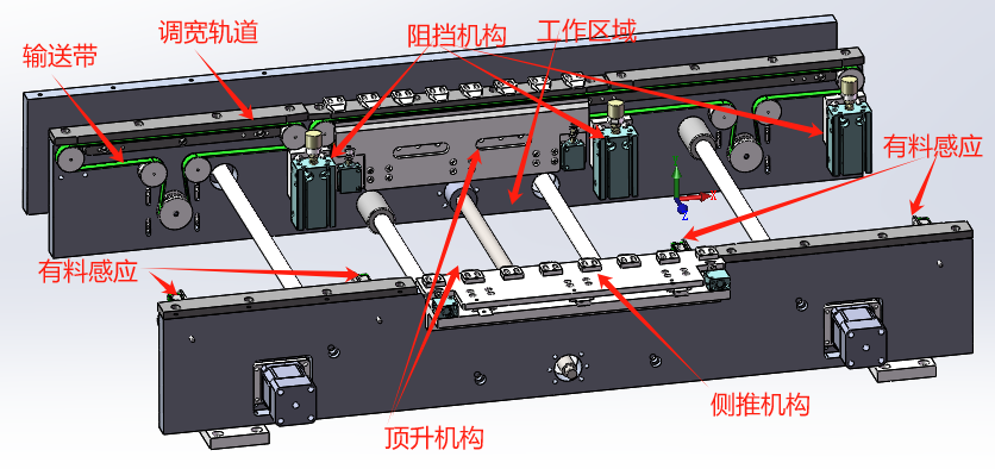

作业流程 设备结构 局部结构展示图 设备解析 介绍 说明 高性价比 一体式机架设计，强度高，结构稳定，满足高速运行精度要求 国际品牌元器件配置，减少故障发生率，运行效率更高 高度灵活性 可兼容处理多种不同基板尺寸产品 双轨、双阀、倾斜、底部加热等多种选配功能 适配多种点胶阀及胶水，兼容生产不同工艺产品 高度生产力 在线式生产，最大限度减少人工干预，提高设备稼动率 精准胶量控制及视觉算法，提高点胶作业良率 自动扫码切换点胶路径，提高生产产能 压电喷射阀介绍 非接触式点胶模式 快速的上端校正方式，消除了传统调试喷嘴的方法。 高 速 Max:1000 Hz 微量：10nl /点 高精度 控胶精度 ±3% 独创的喷射机构，精致的模块设计。 实现了打点划线的超微化 实现了稳定的点胶可重复性 标准搭载了可调温控结构 可进行232通讯，实行软件修改控制器参数。 设备参数-基础参数 在线式喷胶机参数 1 类型 在线式 2 外形尺寸 800*1150*1520mm（ W x D x H ） 3 设备重量 400KG 4 XYZ三轴行程 300mm x 550mm x 100mm 5 点胶区域 W x D=300mm x 350mm（无特殊装置时） 6 最大基板尺寸（单轨） W x D=300mm x 350mm 7 最小基板尺寸 W x D =50mm x 50mm （比此尺寸小，需定制） 8 轨道工位 待料工位，点胶工位（产品W>300mm时，只能使用点胶工位，不能使用待料工位） 9 轨道高度 高度940~1000mm 10 轨道承重（含夹具） 3kg （负载更大需定制） 11 轨道调宽范围 单轨50~350mm 12 基板厚度 0.5＜T＜6mm，其他板厚需定制 13 夹边宽度 4mm±1.5mm可调 14 轨道最大速度 300mm/s，平皮带传动 15 轨道传送方向 左进右出 (其他方式需定制) 16 定位精度 ±0.02mm 17 重复精度 ±0.01mm 18 最大速度 800 mm/s (X,Y) 19 最大加速度 1g(X,Y) 功能介绍-视觉软件 1.支持单MARK定位、双MARK定位、局部区域定位等多种视觉定位纠偏方式； 2.支持形状匹配、圆形匹配、缺板报警、等多种视觉功能。
