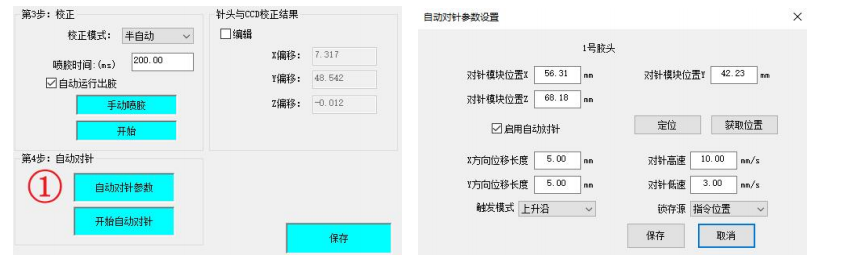

2.5 自动对针设置 2.5.1 自动对针参数设置 ①点击自动对针参数（打开自动对针参数设置）

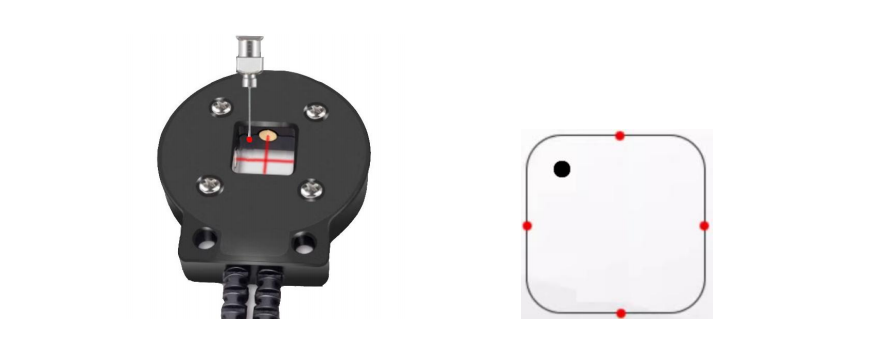

②移动针头到感应器的左上角位置

 深度：针头下到感应器十字中心线下方 1mm

 距离：针头距离感应器边缘 1.5mm，距离不能太近，以免发生撞针

 方向：在设置对针起点和对针轨迹时，要确保 X 轴和 Y 轴的移动轨迹可以触碰到激光信号

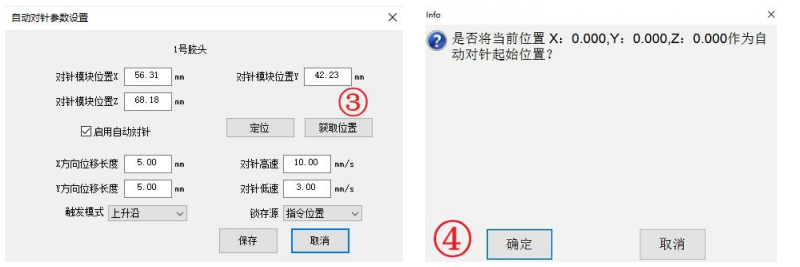

③点击获取位置（获取胶头当前 XYZ 位置）——④点击确定(胶头当前位置作为自动对针起始 位置自动写入到对针模块位置 XYZ 中)

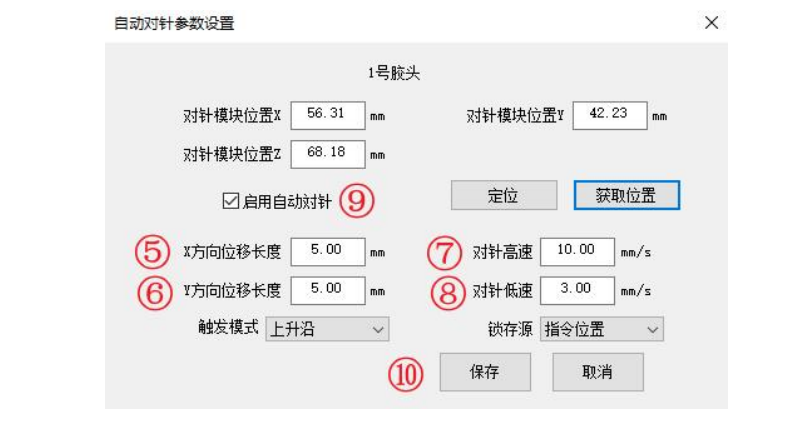

⑤设置X方向位移长度——⑥设置Y方向位移长度——⑦设置对针高速——⑧设置对针低速— —⑨点击启用自动对针——⑩点击保存  X 方向位移长度和 Y 方向位移长度必须超过感应器十字中心点

参数 详细说明

定位 ：定位到获取的 X、Y、Z 轴坐标位置

X 方向位移长度 ： 针头在传感器中 X 方向的位移长度

Y 方向位移长度 ： 针头在传感器中 Y 方向的位移长度

对针高速  ：点击自动对针后，针头空移到感应器的速度

对针低速  ：执行自动对针时针头在感应器内位移的速度

启用自动对针  ：在使用多胶头的情况下，启用某一个胶头的自动对针功能
