视觉压电喷射阀喷胶机自动对针模块操作说明书第二篇

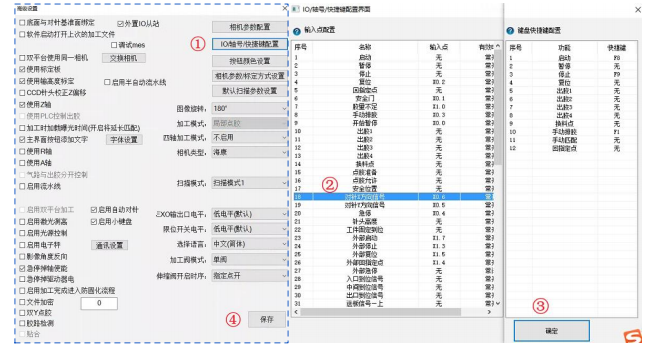

1.2.2感应器信号输入配置

①在高级设置中点击IO/轴号/快捷键配置——②设置自动对针时X、Y方向信号输入点——③点击确定——④点击保存

/X、Y方向信号输入点：光纤放大器接入控制器的输入口位置

二、自动对针参数设置

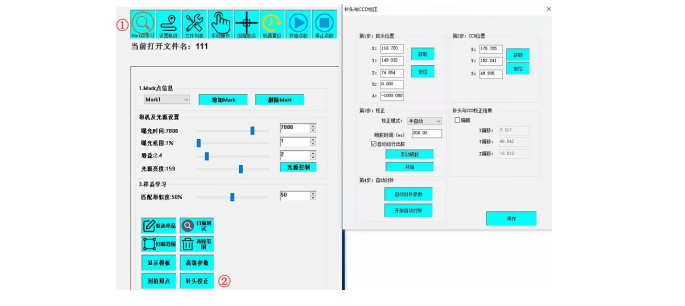

2.1打开针头校正界面

①点击Mark点学习——②点击针头校正（打开针头与CCD校正）

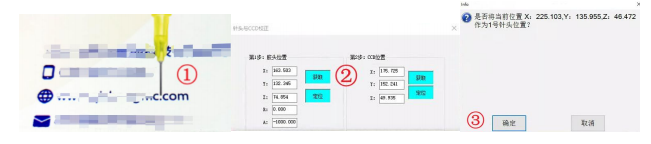

2.2胶头位置获取

①把胶头移动到要对针的点——②点击获取（获取胶头当前XYZ位置）——③点击确定(胶头当前位置自动写入到XYZ中)

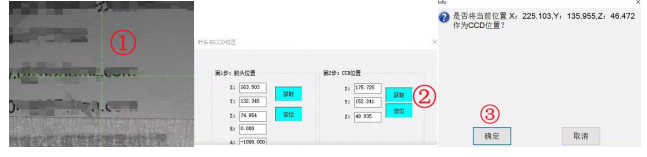

2.3CCD位置获取

①把相机十字线中心点移动到要对针的位置——②点击获取（获取相机十字线中心点当前XYZ 位置）——③点击确定（相机十字线中心点当前位置自动写入到CCD的XYZ中）

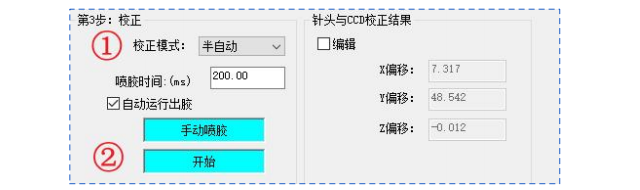

2.4校正

①校正模式选择半自动——②点击开始

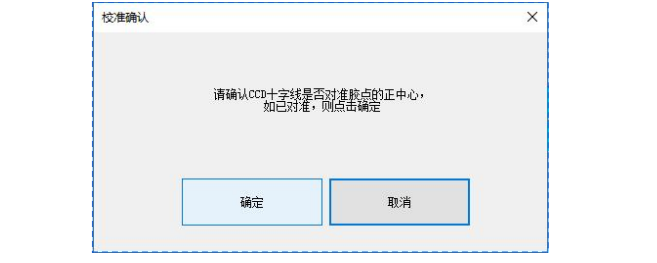

③观察胶头是否自动对针到位置点——④自动对针完成后弹出

如果自动对针时胶头准确对针到位置点，点击确定

如果自动对针时胶头没有准确对针到位置点，点击取消，重新执行2.2胶头位置获取和2.3 CCD位置获取

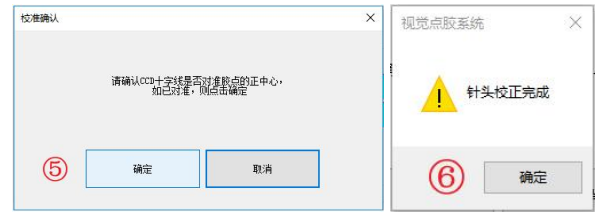

⑤点击确定——⑥点击确定

如果自动对针时胶头没有准确对针到位置点，点击取消，重新执行2.2胶头位置获取和2.3 CCD位置获取校准确认
