自动对针模块操作说明书

功能简介

针对点胶行业需要频繁更换针头和胶水，必须重新标定对针的痛点，推出自动对针模块。无需执行繁琐的手动对针过程，对针精度可以达到0.02mm，优于手动对针的肉眼观察精度。

使用场景

更换完针头后，执行自动对针，即可自动校准X、Y、Z坐标偏移量，自动补偿偏移数据。操作简单，一键对针，降低管理成本，提高生产效率。

一、环境配置

1.1硬件配置

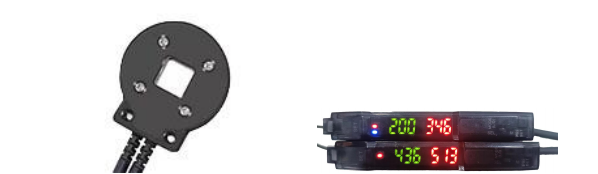

 1.1.1安装传感器和光纤放大器

1、传感器安装保持水平，确保与X轴和Y轴平行 2、光纤放大器端的两根信号线接在控制器的任意输入口上

/推荐的感应器品牌：博亿精科、华怡丰、合熠

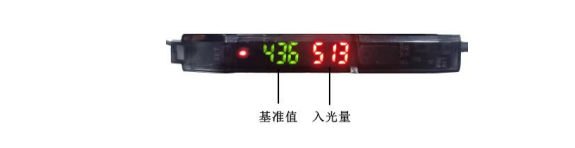

1.1.2光纤放大器参数设置1、基准值：设置的值（绿色）入光量：根据周围亮度返回的值（红色）2、基准值不可以大于入光量，基准值越高灵敏度越高，基准值越低，灵敏度越低。

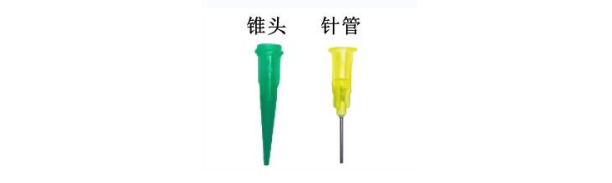

1.1.3胶头选择 选择针管式或者锥头式的胶头，垂直安装，胶头直径必须大于0.1mm

/锥头式的胶头精度相对较低

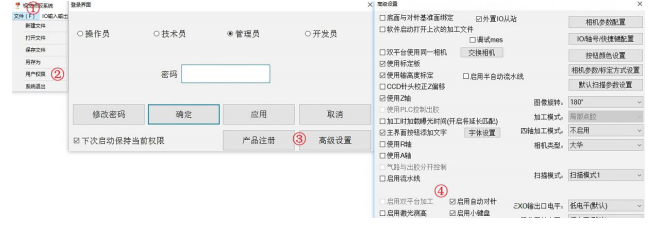

1.2软件设置 1.2.1自动对针功能启用

①点击文件——②点击用户权限——③点击高级设置——④点击启用自动对针

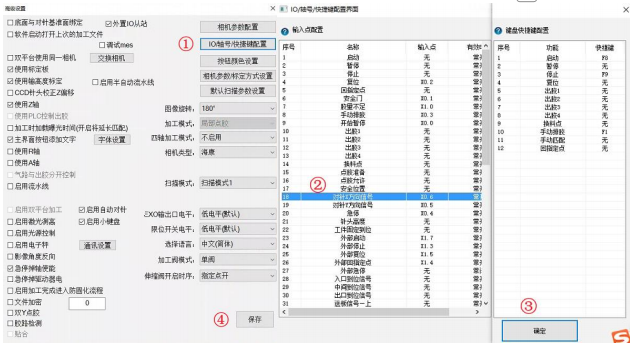

1.2.2感应器信号输入配置 ①在高级设置中点击IO/轴号/快捷键配置——②设置自动对针时X、Y方向信号输入点——③点击确定——④点击保存

/X、Y方向信号输入点：光纤放大器接入控制器的输入口位置

二、自动对针参数设置

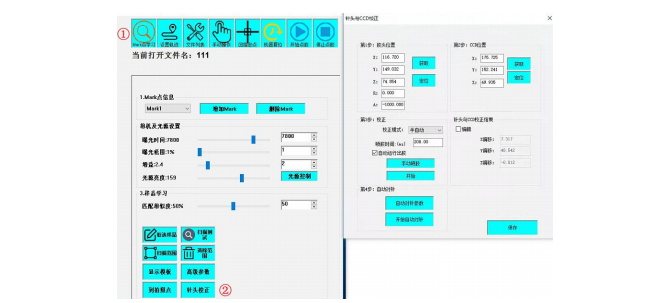

2.1打开针头校正界面

①点击Mark点学习——②点击针头校正（打开针头与CCD校正）
