螺杆压盘泵涂胶机

客户产品技术要求：

1. 客户产品及涂胶轨迹：



2. 技术要求：




1. 涂胶范围：600mmX400mm。

2. 适应多种工件和不同轨迹涂胶。

3. 涂胶精度±1mm，重复精度±0.05mm/500。

4. 生产节拍30-120s。

5. 工装时间小于10s并有防错功能。

6. 长宽高分别不超过2000mm x 1500mm x 2500mm。

   工作流程


    人工将产品放入夹具并固定 ----  按下启动按钮---设备按照预先输入的参数运动、涂胶---完成点胶后，设备Y轴运动到原点位置---人工将产品取下

主要部件功能简介

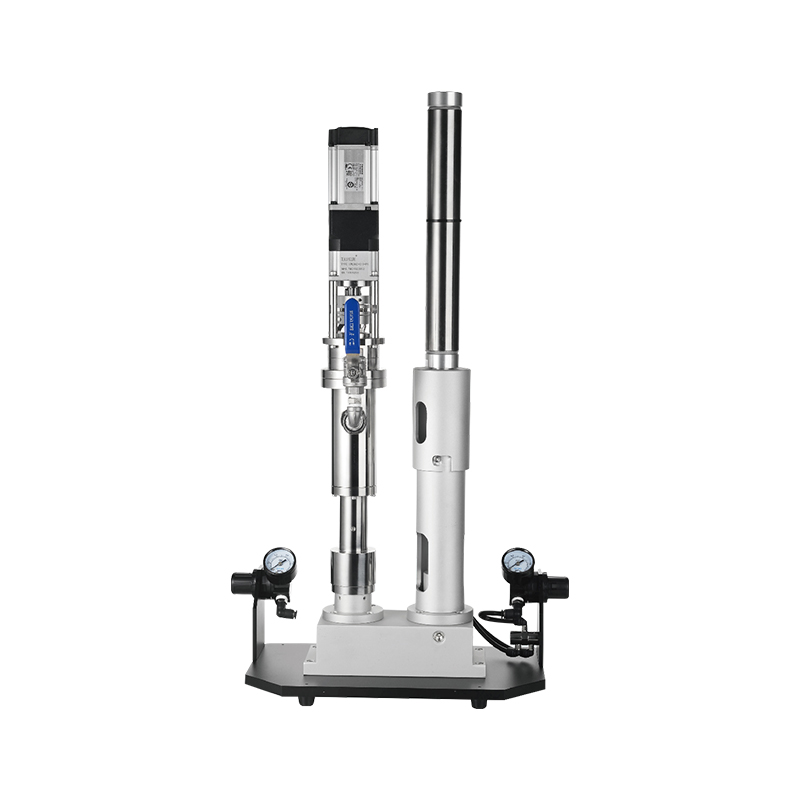

伺服电机驱动螺杆泵供胶更稳定

自动涂胶更高效

精密螺杆点胶阀涂胶更均匀

设备技术参数

◆技术规格：

￭  机台尺寸：1500mm（长）*1000mm（宽）*1800mm（高）

￭ 占地面积： 约1.5平米

￭ 周期（C/T生产节拍）：1个/（30-120）秒

￭ 产能（30-120）个/小时

￭ 电压：AC 220v/380v、50Hz、三相五线制

￭ 气压：0.4～0.6Mpa

￭ 设备工作噪音：≤65dB
