手机镜头圈喷胶机自动填油墨机

手机镜头圈喷胶机自动填油墨机

客户需求：

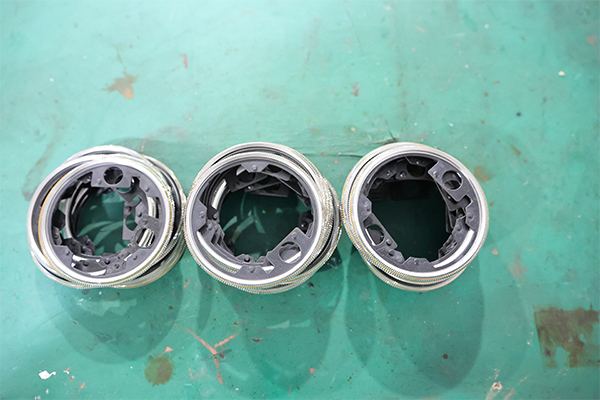

1、手机摄像头圈框，边框喷射点漆标记，

2、CCD拍照定位，自动纠偏线路

2、将油墨喷完整个圆圈，双工位，每个工作放4个产品

方案设计思路注解：

1、人工将镜头框放入转盘夹具上

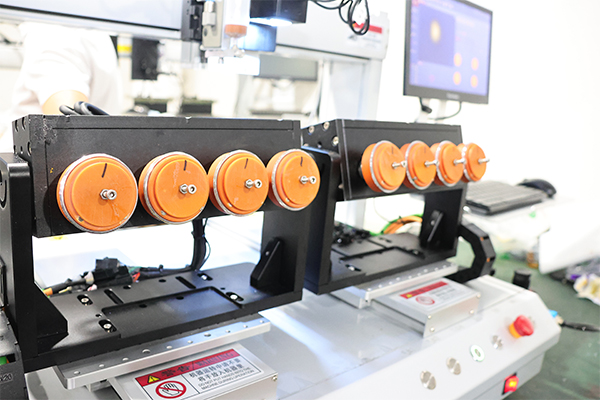

2、机器配有四个旋转治具、每个分为4个工位。

3、喷涂完成后将产品取

4、机器为桌面式视觉喷胶机，占地空间小，约0.5M²。

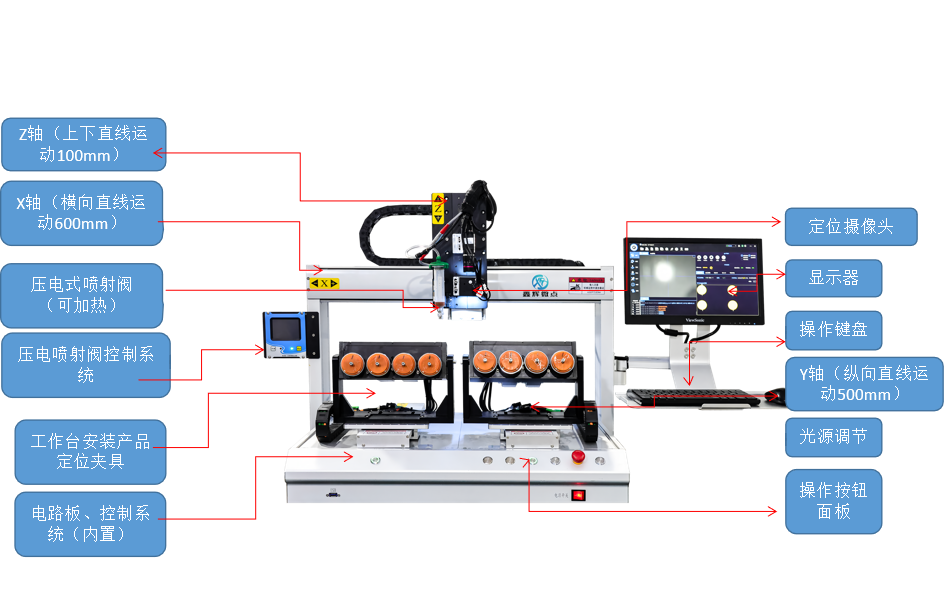

设备结构说明

设备技术参数

CCD视觉定位系统介绍

1.  WINDOWS 7中文操作界面，易学易懂，SMEMA通讯功能，可与前后设备连线作业，预留MES系统接口;

2.视觉点胶机具有点，线，面，弧，圆，不规则曲线连续补间及多轴联动等功能;

3.硬盘的超大储存记忆容量，且软体具有区域阵列，平移旋转运算等功能;

4.胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,线条圆润;

5.具有导入AUTO CAD档功能，简化编程操作;

6.视觉点胶机设备可配置各种供胶系统，如10/30/50/200ml针筒供胶、330ML/2600ML/1加仑/5加仑等压力桶供胶压力桶储胶作业;

7.设备可应用于SMT红胶、UV胶、热熔胶、硅胶、环氧树脂的非接触式点胶，AB结构胶、快干胶、UV胶、硅胶、黄胶等的接触式点胶
