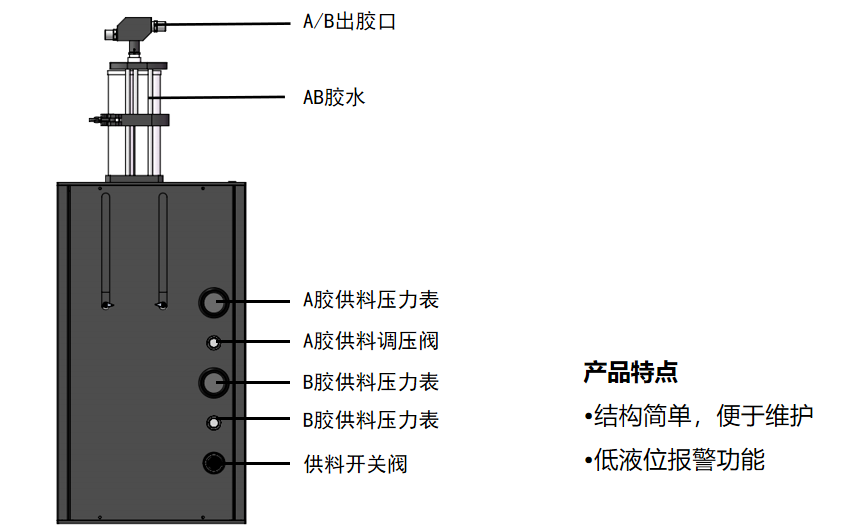

400ml供料+双组分螺杆阀计量系统

 400ml供料+双组分螺杆阀计量系统

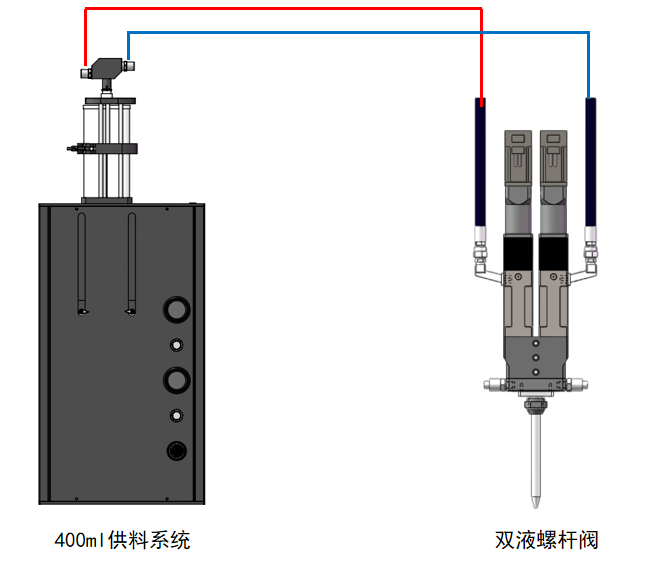

涂胶系统原理图

涂胶系统原理图

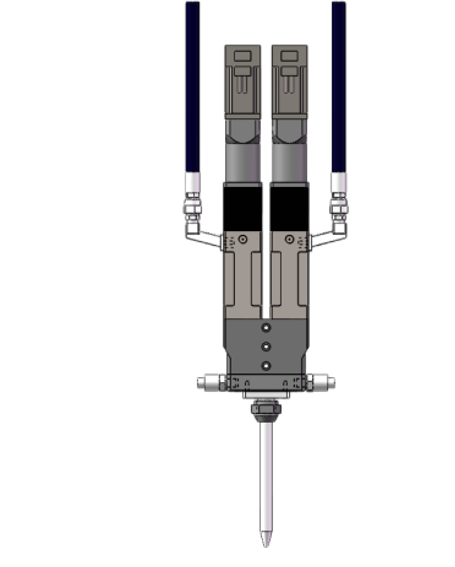

计量系统-双组分螺杆阀 2MV6000

计量系统-双组分螺杆阀

螺杆阀工作原理

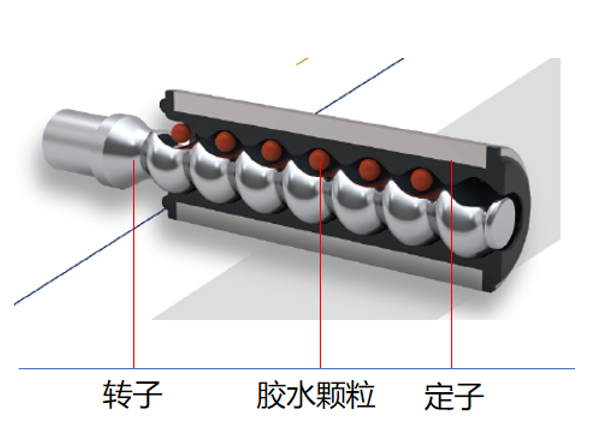

转子和定子结合处形成了一个密封的空间，电机通过转动转子持续挤出胶水颗粒，形成稳定吐胶的效

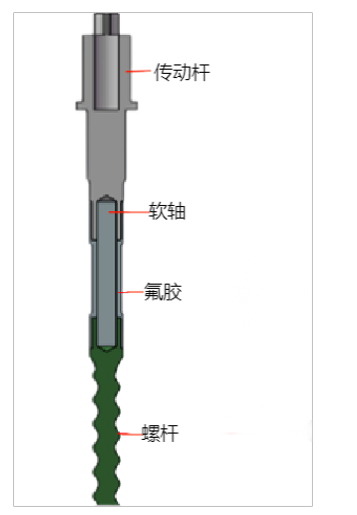

螺杆阀转子介绍

1.传动杆采用SUS304作为基材，轴表面喷涂硬化涂层，更耐磨。

2.软轴可以保证螺杆旋转而不被卡死。

3.氟橡胶将软轴包裹，避免软轴被腐蚀断裂。

4.螺杆采用SUS304，表面做硬化处理后，再做镀钛处理。

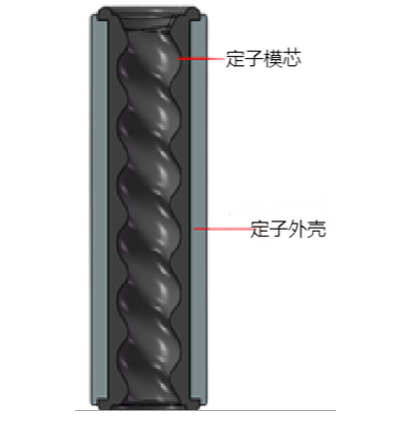

螺杆阀定子介绍

1.定子模芯采用高分子材质，更加耐磨、且不掉色。

2.外壳采用SUS304不锈钢。

3.定子外壳与模芯采用压铸成型，保证定子与转子的配合精度。

静态混合胶管

静态混合管位于涂胶系统的末端，A、B组分在混合管内接触并充分混合。

静态混合管为标准件。混合管尺寸:内径8/13mm，24节

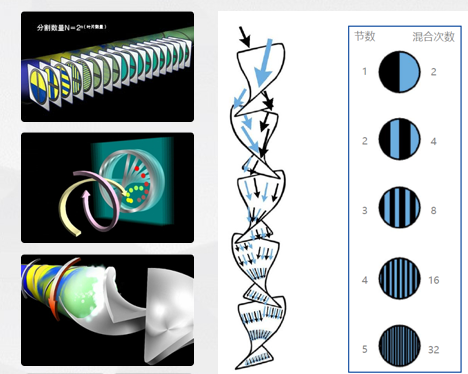

混合原理静态混合管通过分割、转换、反转作用对流体进行有效混合。

分割作用分割数量N=2nn:叶片数量

流体每通过一个叶片即被一分为2。

转换作用

流体沿着叶片内的扭转面顺次从管中央到管壁，

再从管壁到中央:

反转作用流体每过一个叶片旋转方向就变化一次，在惯性:力急剧地反转作用下形成湍流被不断搅拌。
