S5700大流量钨钢螺杆阀一操作手册(第二篇)

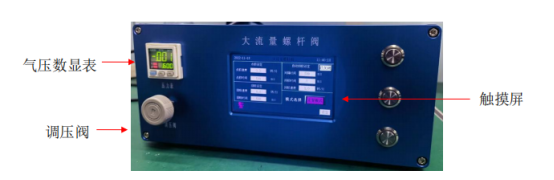

螺杆阀调试一控制器

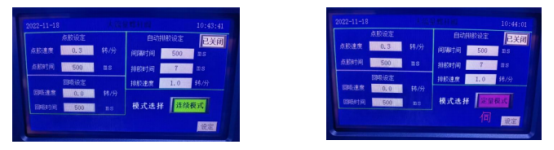

触摸屏界面参数:

一、模式:线性模式与定量模式

1.线性模式:用于点胶画线段使用。

2.定量模式:用于点胶打点或者计量使用。

二、1.点胶设定

点胶速度:表示出胶时的电机的正转的转速，数值的越大，出胶越快，数值越小，出胶越慢。

2. 出胶时间:此参数只能在定量模式下使用，在设置出胶速度后，出胶时间数值的大小，决定胶量的多少。

三、1.回吸设定:

回吸速度:表示出胶完成后电机反转的转速，使胶水回次，防止胶水滴漏，

数值的越大，速度越快。(常用参数:60)。

回吸时间: 表示出胶完成后电机反转的时间。

S5700螺杆阀(螺杆组件拆卸与清洗)

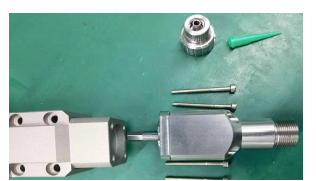

1、拆卸螺杆组件4个螺丝，取出下段螺杆组件，如图所示

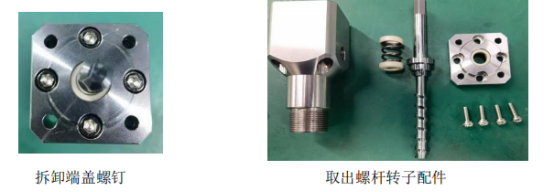

2、拆卸螺杆端盖，取出钨钢螺杆转子

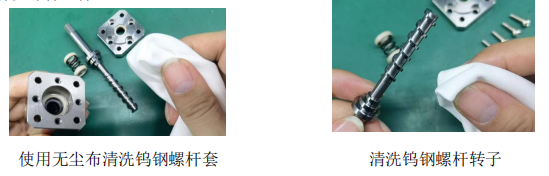

3、清洗螺杆组件

说明:按照以上步骤，拆卸螺杆组件零部件，并清洗干净，待下一步组装螺杆组件。
