S5700大流量钨钢螺杆阀一操作手册(第一篇）

S5700大流量钨钢螺杆阀一操作手册

导语

S5700大流量螺杆阀(以下简称:螺杆阀)是一款高精密螺旋式流体输送机构，专为精密点胶控制技术而设计，针对较高粘度或高粘度等介质的输送提供精密可控。

螺杆阀的应用

S5700螺杆阀可实现多个领域的精密喷胶:散热膏，导热凝胶，SMT生产线，PCB板制造，LED照明封装，LCD显示!技术，太阳能应用，3C数码产品制造，智能穿戴设备，产品包装，等。

点胶精度及胶点的大小

螺杆阀可以实现对高粘度且无流动性的介质实现精密施胶，胶点最新0.5mm(根据针头大小与流体的特性)

可更换的模块组件

螺杆阀的组件都是可以互相替换的模块化组件，可以实现快速更换不同的组件，从而实现不同的施胶工艺。

螺杆阀的控制系统

螺杆阀具备独立的控制系统，其系统的参数设计极其精确，回时操作简单易懂，(见系统操作页)。

螺杆阀型号及组成部分：

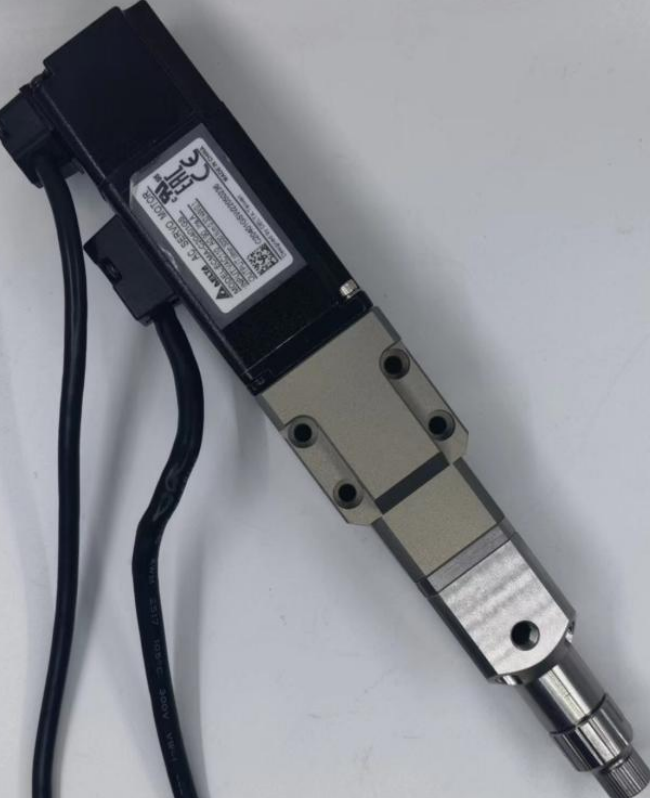

螺杆阀

S5700

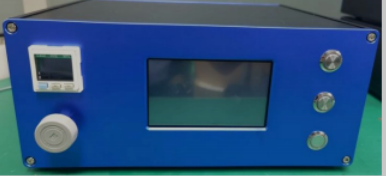

K700螺杆阀控制器

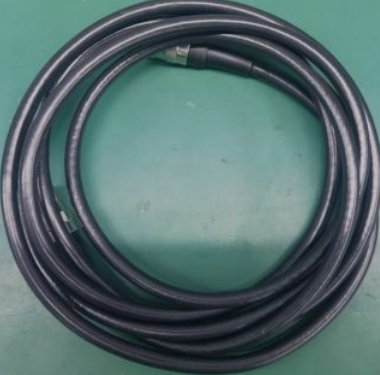

伺服电缆线

S5700螺杆阀安全声明

注明：以下安全信息仅适用于S5700系列螺杆阀，请详细参考操作手册。

警告

下面的安全信息属于警告等级危险

如未遵守可能导致严重人身伤亡

注意

S5700系列螺杆阀，请遵守操作流程，其组件涉及高温度，高电压，安装前需仔细检测，避免造成人

员高温烫伤，电压击伤等严重伤害。

人生安全

1、不得由不合格人员操作或维护设备。

2、发现静电火花或者放电，应立即关闭所有设备，待确认故障排除后在重新启动设备。

3、调整或者检修运行喷射阀系统前，应切断电源，直至设备完全停止，锁定电源并固定设备，以防止意外移动造成伤害。

4、需确雾化区或者其他工作区域保持良好通风。

5、为操作人员提供防护措施，以避免其接触流体温度超过50摄氏度的高温组件，需教导操作人员认识到这种情况的危险性。

6、可将螺杆阀控制系统接地，以释放其静电造成的伤害。

7、螺杆组件在清洗维护时需要佩戴防护措施，避免清洗液体飞溅造成的伤害。

8、如使用热熔胶流体应用，请务必注意胶桶加热模块温度不高于110度，如有特殊高温需求，

请需要我们联系，更换密封件材质，避免密封件融化，出现爆管等安全事故。（重点）

废弃物处理

应遵守规定，对操作及维护中使用过的材料进行处理或存放。
