气动高速喷射阀说明书第三篇

4.使用方法

喷射阀系精密点胶设备，相关人员在使用前须经过专业的技术培训，严格按照操作流程，方可进行对阀的安装、操作、维护以及相关故障的处理。

4.1使用前准备

将合适规格、配置的喷射阀固定于运动平台上，根据实际的应用情况，安装供料器件，连接上开阀气压气管以及供料气压气管，如有必要，安装上加热组件，并连接好电磁阀等控制线。

※注:在正式使用之前，检查并确认气路关闭，气压为0。胶阀控制部件处于关闭状态。在胶阀下面放置一盛放残液的盛料杯。

4.2操作过程

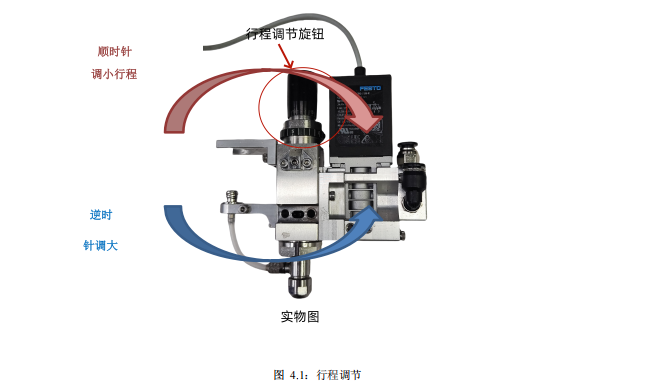

设定开阀气压。保持开阀气压的连续供气压力在至少85psi对于喷射的实现、胶滴的一致性都非常重要。流体的粘度，流变性能的差别以及打点参数的设置，对开阀气压的大小也不一样。一般情况下，设定开阀气压在85-100psi之间。设定供料压力15 Psi，根据流体的粘度以及胶量需求而有所不同，大致保持在10~20Psi之间:行程调节有独自的刻度指示。如图4.1所示。顺时针旋转行程减少，逆时针旋转预紧力

减小。一般情况下，行程刻度在0~ 20格之间，每移动一格行程变化0.05mm。。行程的大小影响胶滴的流量大小。
