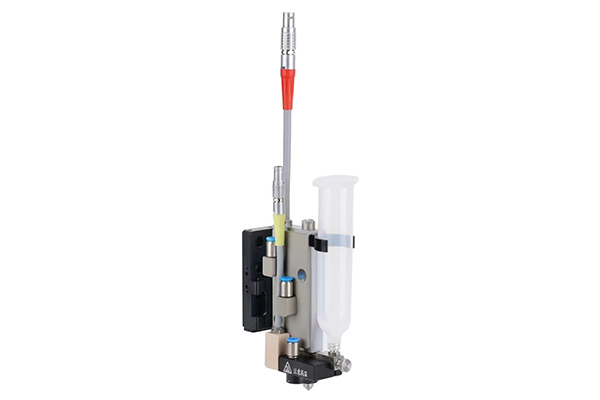

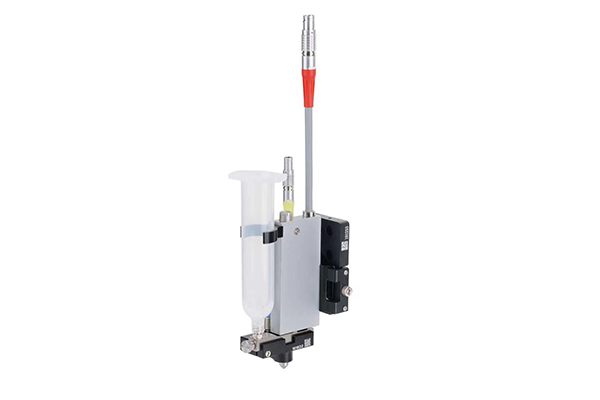

三防漆压电陶瓷喷雾阀

压电陶瓷喷雾阀

精密流体控制技术整体解决方案

压电喷雾阀简介：

1000P压电陶瓷喷雾阀是以高频精密压电陶瓷材料作为驱动力，使撞针做上下快速往复运动，

实现对胶水的高速喷射，再由定制精密雾化嘴将喷射出的液体雾化，优点是喷射出的液体不残留喷嘴，可实现微量液体喷出将其雾化，喷于产品表面更薄更均匀。也可关闭雾化功能，又可以喷出点状液滴和线条形。由于压电陶瓷材料反应速度快，精度高，稳定性优良，相比以压缩空气为驱动力的气动喷射阀，消除气源压力波动导致的不稳定性，压电陶瓷喷射阀的稳定性

特点较为明显，该阀体特别适用于PCB板封装，3C电子产品生产，LED光电行业，FPC柔

性线路板生产，生物或医疗试剂验证 微量油漆油墨填充，低粘度流体雾化喷涂，等。

产品特点：

      高    速：精密压电驱动器，快速的点胶频率，极限可达1500Hz每秒。

      快速调试：采用模块设计，简化撞针的调试方式，快速的顶端校准。

      高 效 率：采用非接触式点胶，消除Z轴的运动，有效的提高生产效率

      长 寿 命：可更换超硬合金材质喷嘴与撞针，具备更长的使用寿命。

      微    量：小至胶量 5nl，线宽0.25mm，点直径0.2mm。

雾化喷涂宽度：最小宽度1毫米（需要根据不同流体液体测试）

      一 致 性：设置恒温加热模块，高速喷射阀点胶一致性可达±2%。

    维护简单：一体式流道设计，极简零配件，可快速拆装，精度不变。

    低 成 本：专利设计结构，维护时只需少量耗材，在生产过程中节省维护成本。

    稳 定 性：压电阀撞针行程小，喷射力度大，可以有效防止气泡与散点的现象。

压电阀规格：

点胶方式          非接触点胶模式

适用于液体类型    底填胶、UV胶、环氧胶、硅胶、红胶等低粘度流体。

适用液体粘度      0 - 200000 cps

工作频率          Max: 1200 Hz

适用喷嘴类型      定制一体式喷嘴/定制加长喷嘴：0.05-0.3mm

供胶气压          胶水压力：0.01-0.2Mpa

阀体质量          550g

外形尺寸          L53mm*W90mm*H110mm

控制器规格：

控制方式          电子模拟电路

点胶时间控制      数字电路/参数化

电源/功率         AC220V/50Hz*120W

控制器质量        2kg

外形尺寸          L203mm*W120mm*H135mm

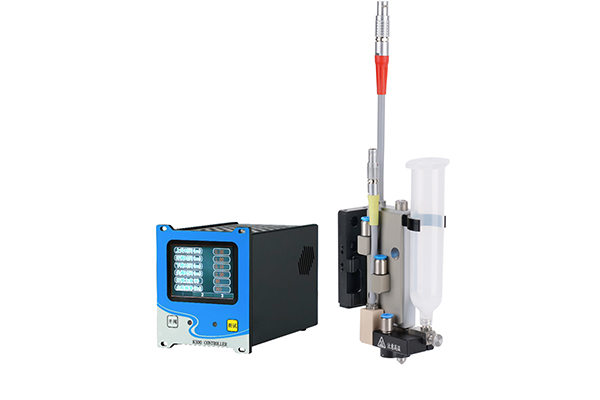

组成部分：

   压电阀体      压电控制器     喷嘴加热模块      阀体连接线缆      加热线缆     调试工具      维护工具

产品应用领域：PCB板封装，3C电子产品生产，LED光电行业，FPC柔性线路板生产，生物或医疗试剂验证 微量油漆油墨填充，低粘度流体雾化喷涂，等。
