视觉点胶机选型：桌面式 VS 在线式，中小工厂别选错

视觉点胶机选型：桌面式 VS 在线式，中小工厂别选错

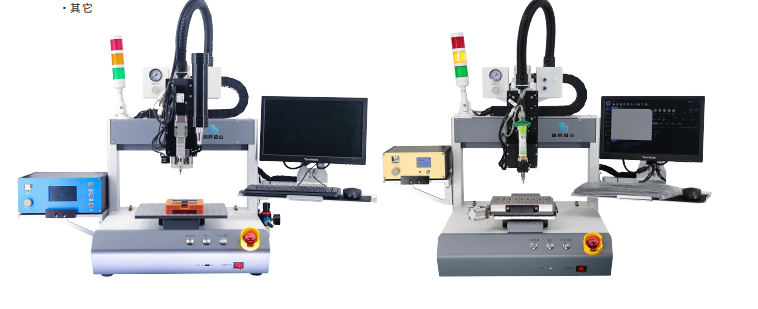

桌面式视觉点胶机：灵活打样、多品种小批量优选

桌面视觉点胶机属于独立工位设备，整机集成在台式机架内，整机小巧，放置灵活,自带工作台面，搭载 CCD 视觉定位,视觉相机一般随 Z 轴移动，拍摄当前区域产品特征，识别定位后执行点胶轨迹，工件摆放有偏差也可以自动纠偏.

一、桌面式视觉点胶机核心优势

· 整机体积紧凑，占地小，摆放灵活，无需改造产线，可放车间工作台、实验室、打样室台面即可放置

· 操作门槛低，程序编辑简单，调试周期短

· 适配小批量、新品打样、多批次打样、研发试样、中小批量间断生产、新品打样

· 一般需要简易治具辅助定位规则工件，减少识别难度

二、桌面式视觉点胶机适用胶水

l UV 胶

l 红胶

l 环氧胶

l 导电胶

l 热熔胶

l 硅胶、密封胶

三、桌面式视觉点胶机搭配的点胶阀

l 回吸阀

l 点胶气控

l 螺杆阀

l 压电喷射阀

四、桌面式视觉点胶机选配

l 喷胶/针头擦胶机构

l 3D线扫

l AOI胶路检测

l 激光测高

l 针头校准

l MES系统

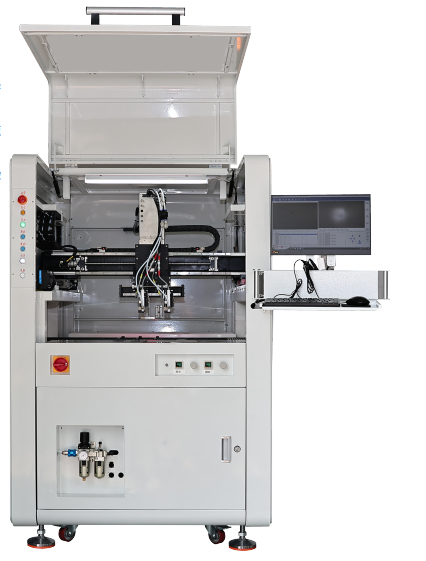

在线式视觉点胶机：流水线量产、无人化产线方案

在线式CCD视觉点胶机是对接皮带流水线的全自动机型，支持视觉跟随追踪，物料在皮带持续流动过程中完成拍照定位、同步点胶，不需要工位停顿等待，实现整条产线不间断流转。设备可以和前面 SMT、组装、后面检测工序联动，接入 MES 做生产数据追溯。

一、在线式视觉点胶机核心优势

· 无需复杂精密治具，跟随流水线连续作业，节拍高，省去人工取放、转运；减少工装制作成本与换产时间

· 支持异形件、多规格混料同时识别，柔性度高，跟随流水线连续作业，节拍高，省去人工取放、转运；

· 单次成像识别范围内多个产品，适合不规则元器件，跟随流水线连续作业，节拍高，省去人工取放、转运；

· 对光源、图像算法要求更高，对工件表面反光、色差较为敏感，可选胶路视觉复检，点胶完成即时识别漏胶、断胶、溢胶不良

二、在线式视觉点胶机典型应用场景

l PCB 板三防涂覆

l 手机中框密封

l 车灯

l 新能源电池 BMS 板

l 光通信模组

l 摄像头模组流水线

l SMT 后端自动化产线

l 无尘车间连续生产

三、桌面式 / 在线式 核心对比

总结

产品没定型、型号多、订单杂、要频繁试样 → 桌面式视觉点胶机 产品固定、订单量大、已经有流水线、想要减少人工、打通全自动化 → 在线式视觉点胶机

补充提醒：两者都可以选配压电喷射阀、螺杆阀，不是在线式精度一定更高，精度取决于视觉相机、运动平台和流体阀配置，不是机型形式
