落地式视觉自动侧面点锡膏机改进方案

落地式视觉自动侧面点锡膏机改进方案

一、客户需求和设计方案思路(1)

客户需求：

1、原有机台改造，期望产能提高一倍。

2、现有机台为双Y轴，两侧悬臂的模式。

3、Z轴挂件为单针头的方式侧面点锡，针头为定制针头，客户提供。

思路分析：

1、将产能提高一倍，在现有机台上去改造，减少改造成本，结构稳定。

2、整体机构保持不变，还是沿用原来的方式，双Y轴，两侧悬臂的模组。

3、Z轴挂件改为双头的方式侧面点锡，每次同时上两款产品，同时去点锡，即产能期望提高一倍。

用途：讯强项目，散热片产品点锡非标定制

1、双头侧面点锡。

2、双Y轴行程加长，人工每次上两个产品。

3、产能提升一倍。

技术规格：

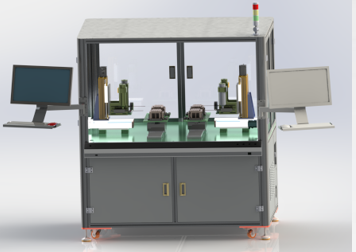

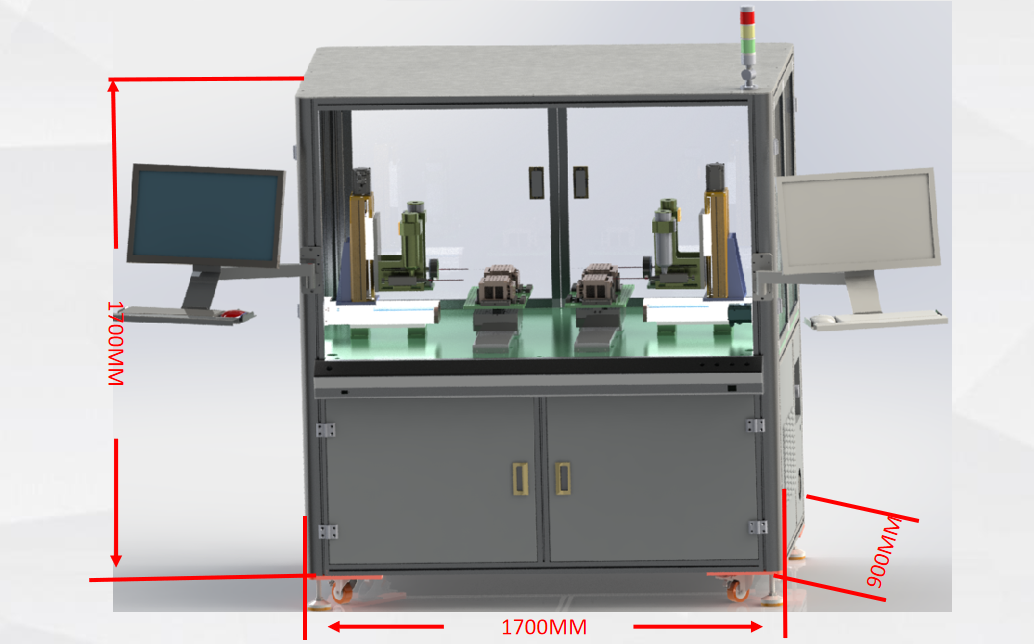

（1）设备外形尺寸：1700mm宽X900mm长X1700mm高

（2）生产周期（C/T生产节拍）：产能提升一倍

（3）占地面积：1.5M²

（4）产能：约###个/小时

（5）电压：AC 220V/380V

（6）气压：0.5-0.7Mpa

修改设备组件：

（1）双Y轴行程加长，治具重新制作。

（2）增加两个承重模组，保证一个产品一个承重传感器。

（3）双Z轴挂件重新制作。

（4）系统修改

（5）机台平面度，精度提高。

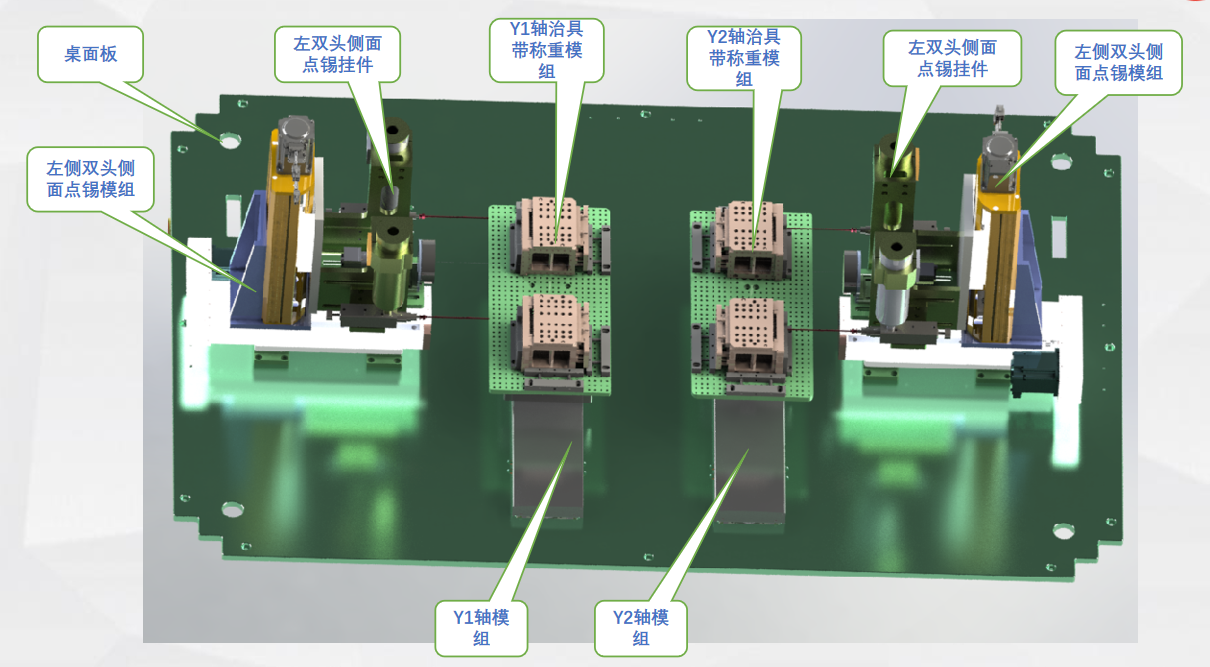

三、侧面点锡3D示意

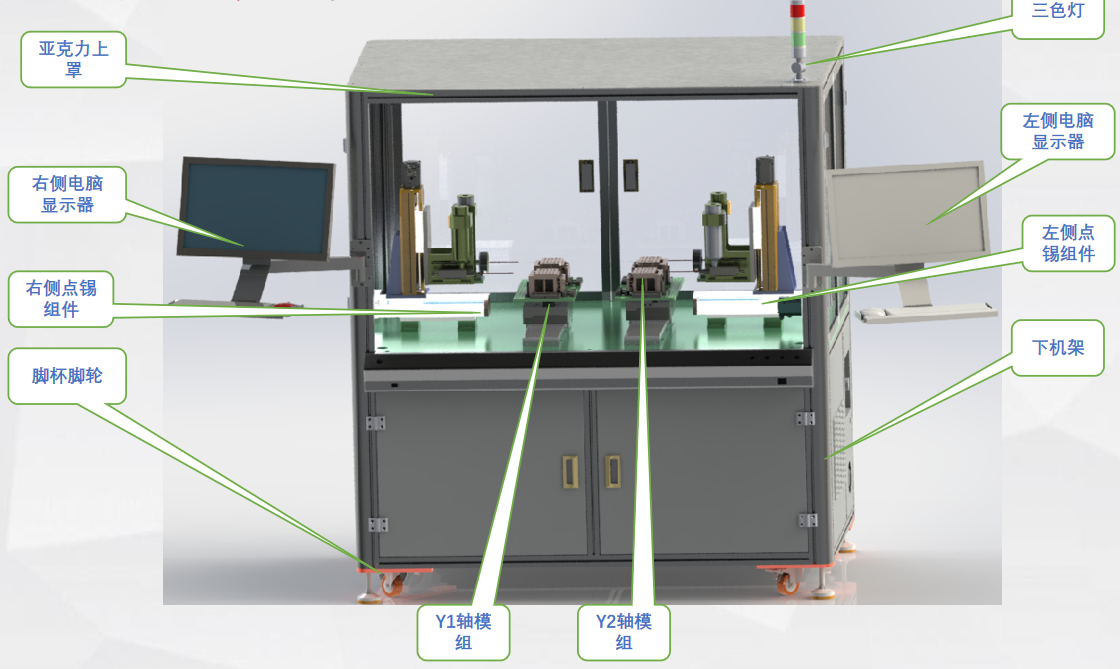

四、配置以及技术参数

1、主要配置：

（1）机身及外部钣金颜色亮白色CH-105A，上罩采用钣金。

（2）亚克力为透明白色。

（3）机架采用方通焊接烤漆，台面大板45钢镀铬。

（4）底部带支撑地脚和福马轮。

（5）钣金厚度大于1.2mm，必要时加大厚度并增加加强筋。

（6）整体立方体式，外观美观。

（7）机体左上角丝印桃子LOGO

（8）机体内部、机柜门安装散热风扇，配风扇防尘罩

2、关键零部件

（1）标准件（MISUMI）

（2）直线导轨（上银）

（3）传动丝杠（TBI）

（4）同步带及同步带轮（MISUMI）

（5）皮带线、皮带轮、轴承（NSK、 MISUMI ）

（6）电机（信浓、松下、雷赛）

（7）光电开关（欧姆龙）

（8）相机镜头（海康威视）

（9）气缸（亚德客）

（10）工控（）

（10）PLC  (三菱、松下）

3、设备参数

（1）运动部分有安全警示标示以及物理防护，操作位置与运动部位有安全光栅

（2）设备电气安全保护，包含漏电、过载、过压等。高压部位有物理防护和警示标示

（3）超过75分贝要有必要隔音措施，控制到75分贝以内

（4）设备电源市电AC220V  10%，50HZ~60HZ；

（5）具备独立可靠的接地系统，接地电阻小于4欧姆
