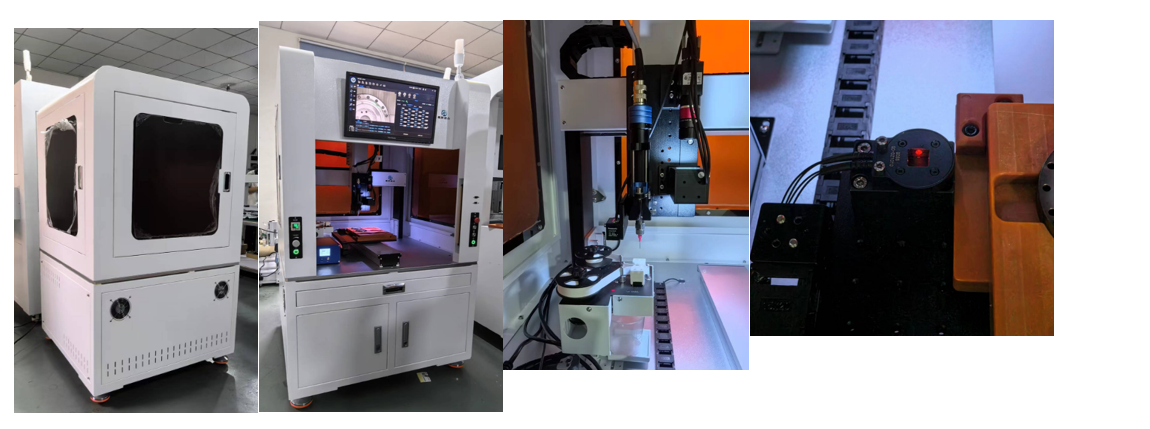

落地式视觉螺杆阀压盘泵点胶机

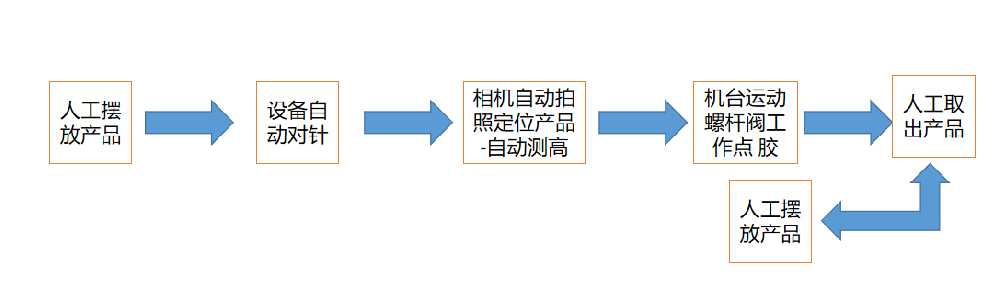

工作流程

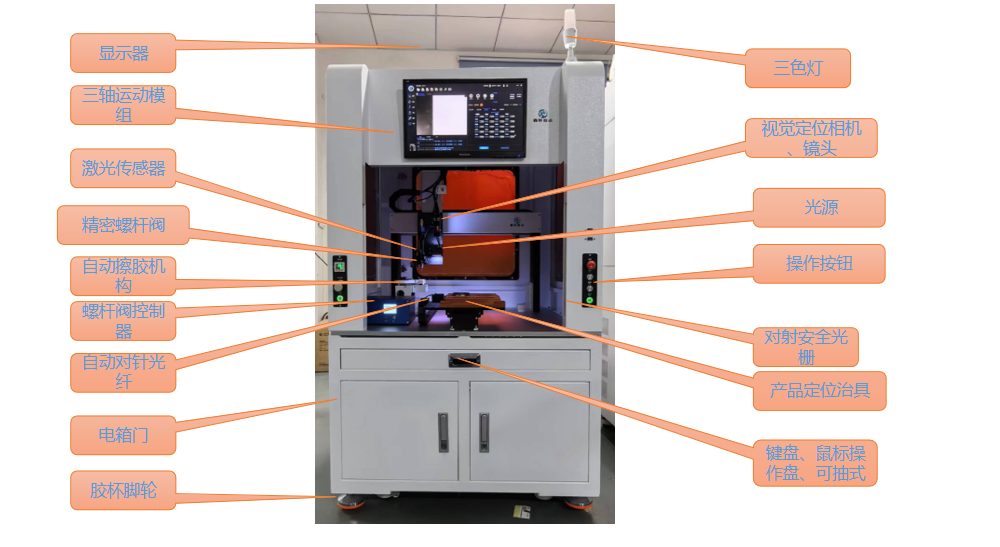

结构展示图

设备技术参数

机台尺寸参考图

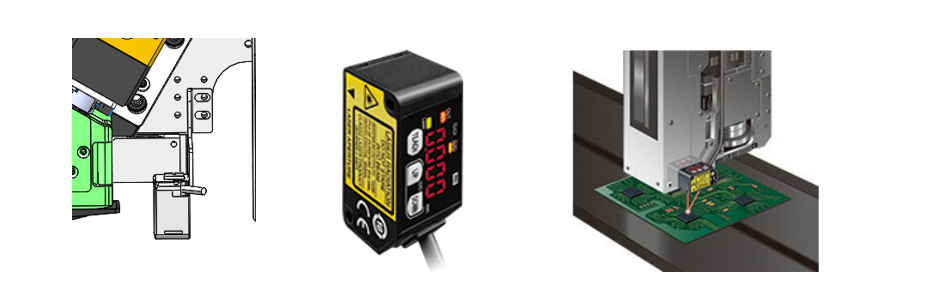

模块介绍--激光测高（选配）

1.激光测高的作用：

检测产品高度，自动调整点胶路径Z轴坐标，保证点胶针头离产品距离的一致性；

检测胶路厚度；

检测工件装配位置度。

2.重复测量精度：±30μm ；

3.测量范围：±25mm；

4.激光器品牌：日本松下。

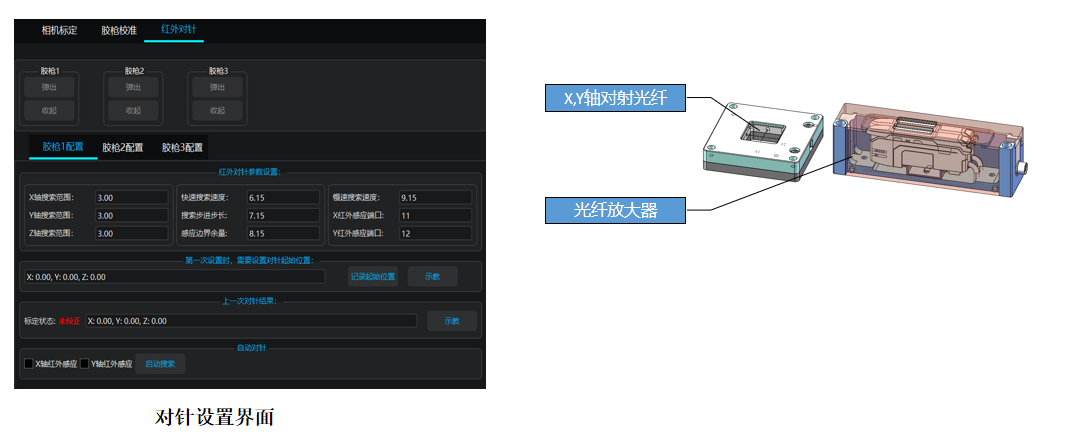

模块介绍--自动对针（选配）

自动对针功能介绍:

1.实现换针头自动对针后直接或微调后可恢复生产，极大降低针头式点胶机维护难度并提高设备稼动率；

2.对针原理：对针头进行 XYZ 轴三个方向的搜索，确定针尖的位置，自动计算偏差值，校准程序（也可选择胶路中心视觉三点算法进行二次对针）；

3.对针操作流程：

第一次编辑好程序后，自动对针一次，保存对针基准坐标；

换针头后，启动自动对针，计算针头偏差值，自动校准程序。

4.对针一次的时间约5S；

5.对针精度：±0.01mm。

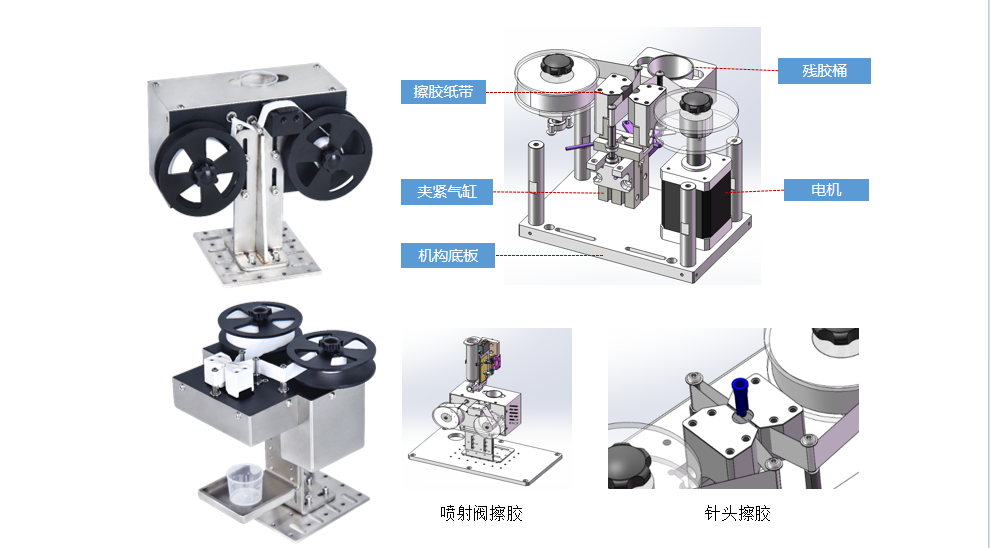

模块介绍--自动擦胶（选配）

自动擦胶介绍:

1.自动擦拭针头残胶，确保点胶一致性；

2.50m卷料擦胶纸带，擦胶干净，使用时间长；

3.接胶杯，定时进行排胶或擦胶前排胶；

4.接胶杯可上下调整高度；

5.选配针头和喷嘴两种擦胶机构。

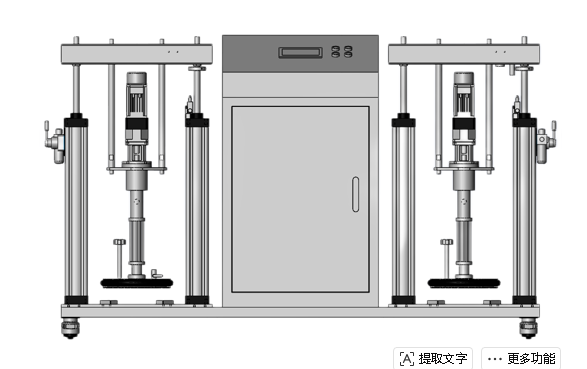

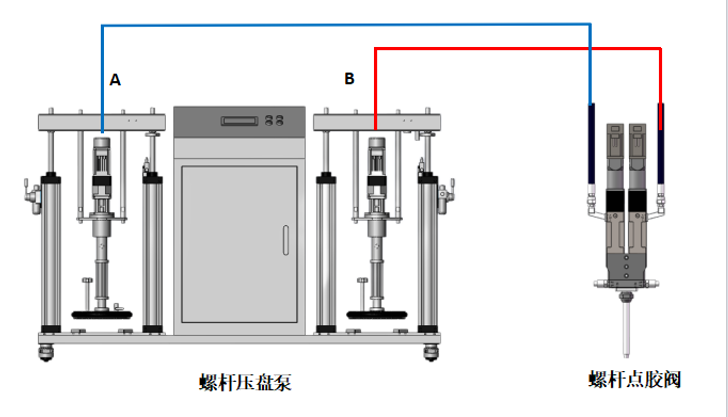

双组分涂胶系统

压盘泵可以将原料从原包装桶直接输送到计量系统中，避免二次分装或者转存带来风险。

升降机采用双立柱升降机，升降平稳。压盘受力均匀，保证原料供应平稳。升降机上配置低液位传感器。

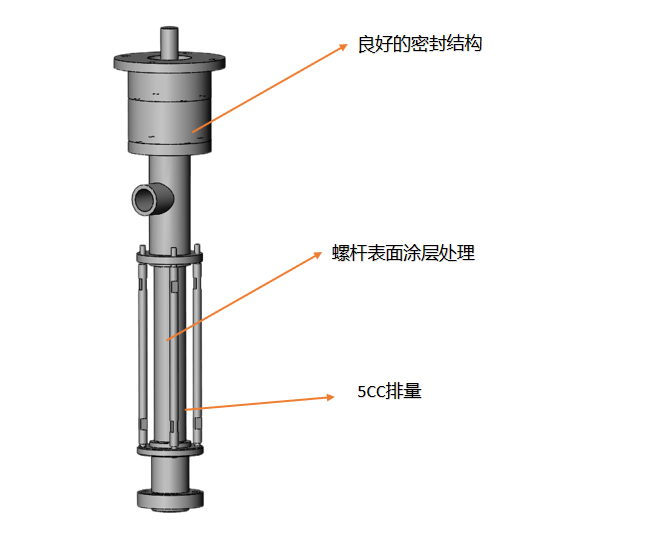

供料泵规格参数

通过监控出胶口的供胶压力，设定供胶泵工作压力上/下限，可持续稳定的为计量系统持续稳定供胶，无需安装减压阀。

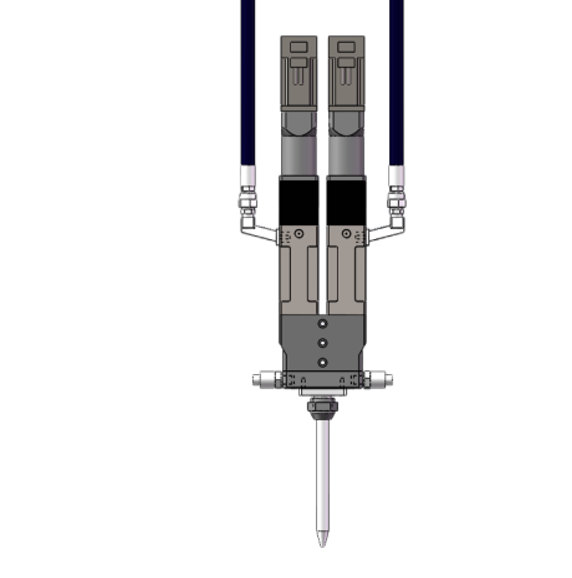

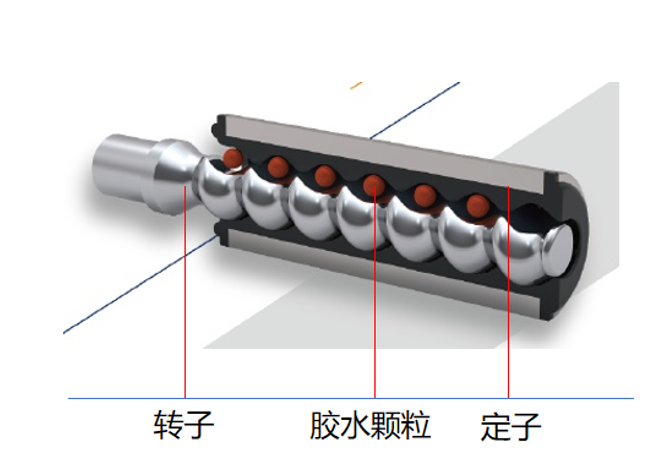

螺杆阀工作原理

转子和定子结合处形成了一个密封的空间，电机通过转动转子持续挤出胶水颗粒，形成稳定吐胶的效果

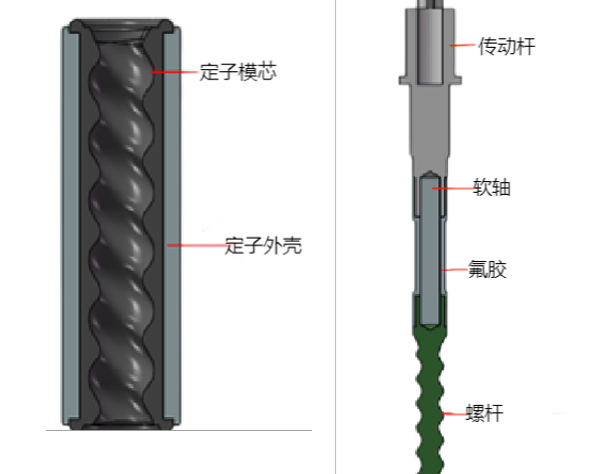

螺杆阀转子介绍

1.传动杆采用SUS304作为基材，轴表面喷涂硬化涂层，更耐磨。

2.软轴可以保证螺杆旋转而不被卡死。

3.氟橡胶将软轴包裹，避免软轴被腐蚀断裂。

4.螺杆采用SUS304，表面做硬化处理后，再做镀钛处理。

螺杆阀定子介绍

1.定子模芯采用高分子材质，更加耐磨、且不掉色。

2.外壳采用SUS304不锈钢。

3.定子外壳与模芯采用压铸成型，保证定子与转子的配合精度。

静态混合胶管

静态混合管位于涂胶系统的末端，A、B组分在混合管内接触并充分混合。

静态混合管为标准件。混合管尺寸：内径8/13mm，24节。

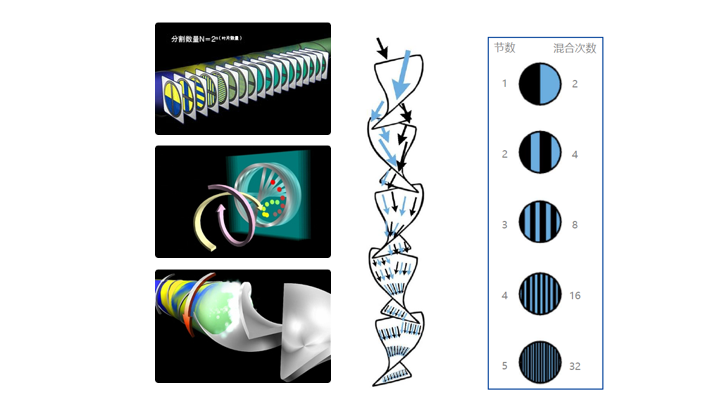

混合原理

静态混合管通过分割、转换、反转作用对流体进行有效混合。

分割作用

流体每通过一个叶片即被一分为2。分割数量N＝2ⁿ

n：叶片数量

转换作用

流体沿着叶片内的扭转面顺次从管中央到管壁，再从管壁到中央。

反转作用

流体每过一个叶片旋转方向就变化一次，在惯性力急剧地反转作用下形成湍流被不断搅拌。
