螺杆阀工作原理及结构说明

螺杆阀工作原理及结构说明

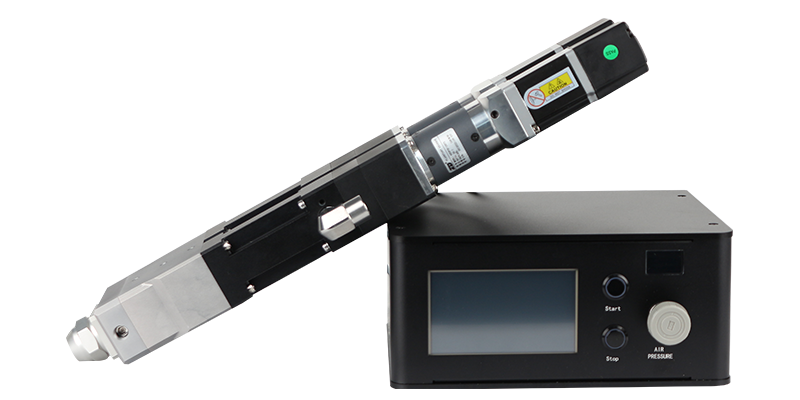

螺杆阀是一种基于容积式输送原理的精密流体控制设备，广泛应用于点胶、灌胶及高粘度材料的稳定计量输送场景。

一、结构组成

螺杆阀主要由以下三部分构成：

1️⃣ 螺杆组件

精密伺服电机螺旋结构，是推动流体前进的核心部件。通过连续旋转，将流体沿螺旋通道稳定输送。

2️⃣ 阀体

构成流体的密闭流道，与螺杆精密配合，形成稳定的输送腔体，确保材料在输送过程中不泄漏、不回流。

3️⃣ 驱动装置

通常采用伺服电机或步进电机驱动（部分场景采用气动驱动），通过精准控制转速与转数，实现流量和出胶量的精确调节。

二、工作原理

螺杆阀通过驱动装置带动螺杆旋转，使流体在螺旋腔体中沿轴向连续推进。

其控制逻辑为：

l 转速决定瞬时流量

l 转数决定总出胶量

l 启停控制实现精准断胶

由于采用容积式输送方式，出胶量与螺杆旋转量成正比，因此重复精度高，不易受气压波动影响。

三、技术特点

✅ 计量精度高，重复一致性好
✅ 适用于中高粘度材料
✅ 连续出胶稳定，无脉冲现象
✅ 可实现微量点胶与连续涂布
✅ 密封性好，材料回流少

四、适用材料

螺杆阀特别适用于以下类型流体：

导热硅脂

硅胶

环氧树脂

灌封胶

含填料或颗粒型胶材

在电子封装、新能源、电源模块、散热系统等领域应用广泛。
